У приймача перша ПЧ 9МГц, друга 500кГц, нижній емф, опора 500кГц, перший гетеродин 16МГц, другий 9,5МГц – яку бічну приймаємо якщо частота прийому 7МГц?







Не повно написано завдання. Яка  частота прийому 25 чi 7МГц? Є чи ні інверсія під час перетворення?
Та яка ширина фільтра по першій ПЧ теж важлива. Якщо широкий фильтр по 9МГц то не треба сдвиг на полосу ЭМФ. З кварцевим на 9МГц з полосою 3кГц треба сдвиг на 3кГц.
Якщо гетеродин+ПЧ=частота прийому то на малюнку правильно.




Андрій_UR3ILF писав: ↑Суб жовтня 25, 2025 8:45 pm Не повно написано завдання. Яка  частота прийому 25 чi 7МГц?

Так, згоден. Добавив потрібну інформацію у питання - приймаємо 7МГц. Результати голосування скинув




Продовжуємо
Частота прийому 7000кГц нижня бокова спектр 6997-7000.

Перша ПЧ 9000-9003
Друга ПЧ 497-500
Маємо таке.
Після першого перетворення інверсія боковой. Бокова стане верхня. Спектр 9000-9003 це у смузі ФОС.
Друге перетворення теж інверсія бічний при перетворенні.
Але спектр зміститься із гетеродином 9500 на 500-503.
Відповідь жодну бічну не приймаємо?

Андрій_UR3ILF писав: ↑Суб жовтня 25, 2025 9:31 pm Відповідь жодну бічну не приймаємо?



Про смугу пропускання фільтра по перший ПЧ нічого не сказано тому логічно вважати що фільтр досить широкий і не обмежує бічні смуги.


Тодi треба було вказувати яку бокову приймають. Це теж важливо. Якщо нижню то буде на виходi нижня бокова.




Андрій_UR3ILF писав: ↑Суб жовтня 25, 2025 9:49 pm Тодi треба було вказувати яку бокову приймають. Це теж важливо. Якщо нижню то буде на виходi нижня бокова.



Ще раз уважніше перечитайте питання - там є уся потрібна інформація

А як свій голос поміняти,випадово не туди ткнув )))

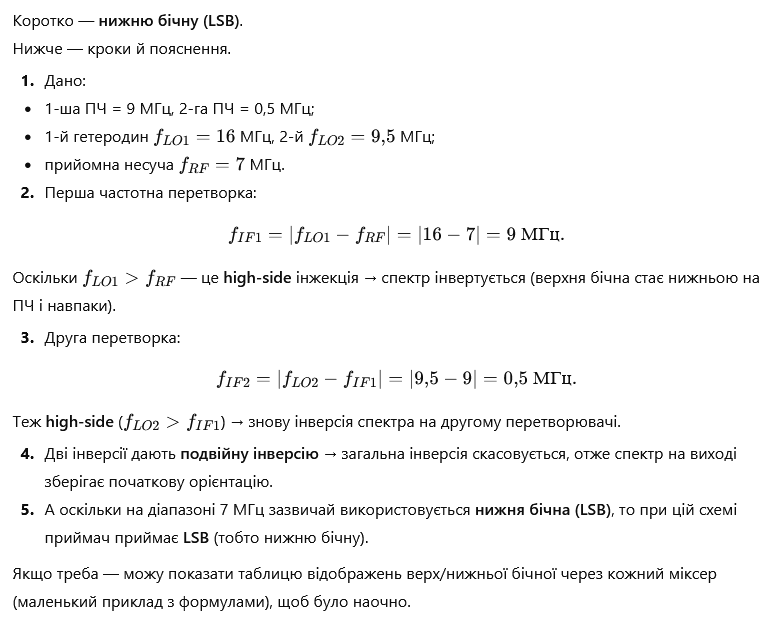

На першій ПЧ відбувається інверсія бічних, бо частота гетеродина вища за частоту сигналу. На другій ПЧ відбувається ще одна інверсія, бо знову частота гетеродину вища. На останньому перенесенні з 500кГц на звукову частоту інверсії немає. А це значить, що приймаємо неінвертований сигнал, тобто верхню бічну. Дві  інверсії дають неінвертований сигнал.

ps. Стоп! Нижній ЕМФ це значить що смуга його частот 497-500? Якщо так, тоді тут матимемо ще одну інверсію, бо гетеродин 500кГц стоїть вище. Значить теоретично приймаємо нижню бічну.


Ut5lp писав: ↑Суб жовтня 25, 2025 10:58 pm А як свій голос поміняти,випадово не туди ткнув )))



Дозволив змінювати свій вибір
