Тєкс, продовжимо долгострой))

Є мисля задіяти в вихідному каскаді 6П44С (6П36С/45С) з анодним 300-350в.

Натяп-ляпав схему...



У драйвері в катоді не вистачає резистора зашунтованого ємністю щоб лампа в режимі була

UR5FFR писав: ↑Чет березня 20, 2025 2:16 pm У драйвері в катоді не вистачає резистора зашунтованого ємністю щоб лампа в режимі була



Гмгм, а нема там ніякого резистора.



А повна схема де? Куди там стрілка (б) веде? Яка напруга буде на сітці при передачі?

Та шо ж такоє ))
MРБ 1003



- 250 вольт на сітку багато і бажано 5б замінити іншою. потужніший..


oldPsyho писав: ↑Чет березня 20, 2025 2:43 pm Та шо ж такоє ))
MРБ 1003

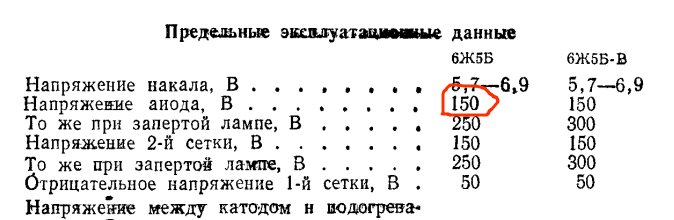

Ні, схема гівно повне. По перше - 250в анодного для 6Ж5Б це дуже забагато. Тому що в шиті пишуть що 150в - максимумДалі, сітка повинна мати негативний потенціал відносно катоду. Зазвичай у катод вмикають резистор і отримують на катоді декілька вольт а на сітці - нуль. А відносно катоду на сітці маємо негативне зміщення. Тут цього нема тому що при передачі сітка на землі і катод теж

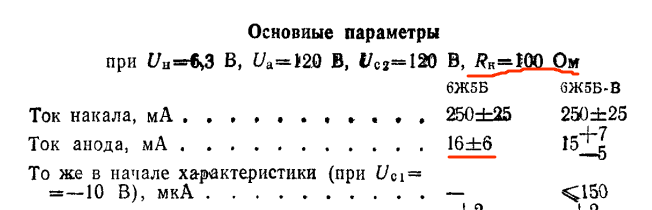

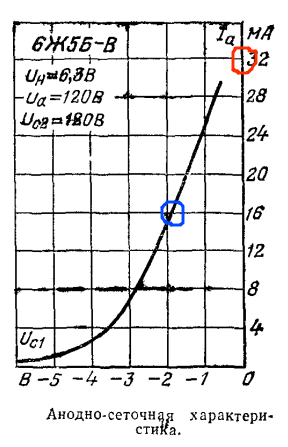

Ось номінальний режим для цієї лампиТам де синім кольором - там повинна бути робоча точка. А вона там де красним відміченоЯкщо вхідна напруга на сітці більше нуля то через неї починає проходити стром і вхідний опір суттєво зменшується. Тому негативне зміщення дають та амплітуда вхідного сигналу не повинна його перевищувати щоб не заходити в зону сіточних струмів.

Отже замість 6Ж5Б ставимо 6Ж5П або інший пентод який дозволяє анодного 250в+. В катод обов'язково резистор.
Ось наприклад ж-л радіо №10 1981 рік на 17й сторінціУ катоді драйвера 6Ж9П стоїть 100ом резистор. У катоді ГУ-19 стоїть стабілітрон - це дозволило відмовитися від негативної напруги


 - https://www.youtube.com/watch?v=vKUC4RL3BG4

UR5VFT писав: ↑Чет березня 20, 2025 6:30 pm  - https://www.youtube.com/watch?v=vKUC4RL3BG4



А до чого це тут? Ну окрім того що ролики цього кацапа - повне занудство для зумерів та не несуть корисної інформації.
І до речі відео можна вставляти у пости нормально для людей viewtopic.php?t=4
І ще до речі коли ви кидаєте якісь посилання - пишіть до чого вони. Бо ходити по стороннім сайтам та домірковувати що ви мали на увазі - то таке собі задоволення. Це ж форум для спілкування а не для обміну посиланнями в кудись

oldPsyho писав: ↑Нед червня 23, 2024 10:11 am Ось схема, ток колектора встановив резистором R2 в 120мА






Продовжимо, перемотав трасформатор Т1, вистави ток покоя в 150ма, подав на вхід синус 14мгц (100mv Vpp) з Г4-107. На виході, на R5 отримую 2Vpp. Може транзюку мало розкачки?
