Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 9:07 am
UR5FFR
Переніс повідомлення в окрему тему. Продовжуємо тут
Re: Ламповий TRX без комутації гетеродинів
Додано: П'ят березня 28, 2025 2:40 pm
UR5VFT
oldPsyho писав: ↑Чет березня 27, 2025 9:19 pm
UR5VFT писав: ↑Чет березня 27, 2025 8:55 pm
oldPsyho писав: ↑Чет березня 27, 2025 7:26 pm
UR5VFT писав: ↑Чет березня 27, 2025 3:17 pm
oldPsyho писав: ↑Чет березня 27, 2025 11:48 am
Знайшов ще такий варіант драйверу для двох ГУ-29.
Вхід 50ом.
- Ви що збираєтеся цим драйвером прокачати вхідну ємність 60 пік 4х сіток 29х?
Загугліть "
Усилитель мощности для SDR – 1000 " , там оцей каскод якраз і прокачує пару 29-х
при виготовленні підсилювача. на 19-29х я віддаю перевагу такій схемі включення. удачі.
Ага, а качати їх чим?
- У вас крутість 4х сіток гу29 дорівнює 32 . як самі думаєте при 50 ом вхідного чим можна прокачати враховуючи, що вхідна ємність 60 пик вже нейтралізована?
Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 7:15 pm
UR5FFR
oldPsyho писав: ↑Чет березня 27, 2025 9:19 pm
Ага, а качати їх чим?
Я нагадаю формулу зрізу по рівню 3дб для RC-ланцюга F=1/(2*pi*R*C). 3дб - це потужність падає у двічі. По моїм розрахункам усі ці драйвера з 200ом вихідного дадуть суттєвий завал на 30МГц. Це легко перевіряється в RFSimm

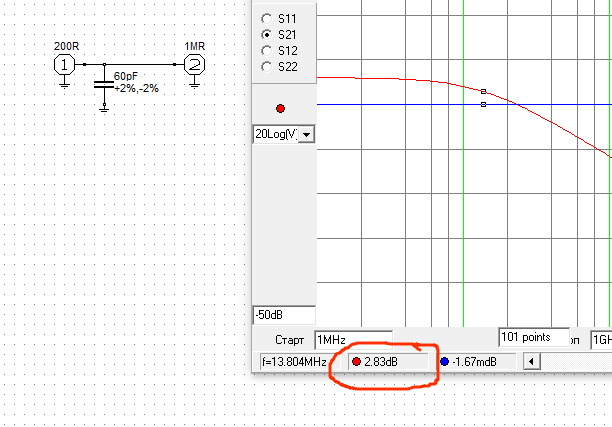

Спад 3дб вже на 14МГц
- Screenshot_2025_03_28-1.png (22.57 Кіб) Переглянуто 2914 разів

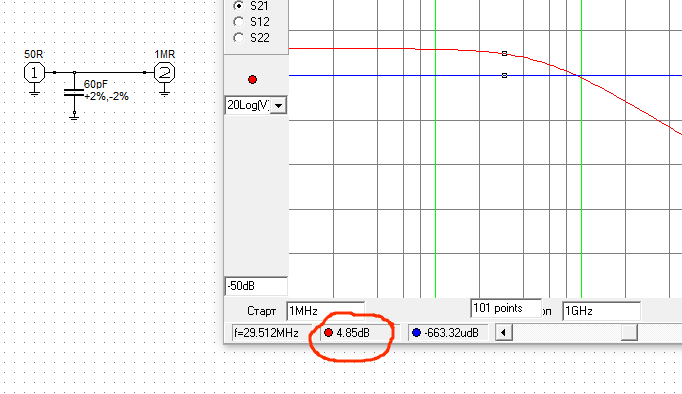

Лише якщо опір зробити 50ом то отримаємо більш-менш нормально на 30МГц - 2дб спаду, це приблизно 1.6 по потужності
- Screenshot_2025_03_28-5.png (24.49 Кіб) Переглянуто 2914 разів
Якщо для розкачки потрібно 50в амплітудного то на 50ом це 50*50*2/50=25вт. Тому роблять або резонансні контури на виході драйвера (50в на 5ком це лише 50*50*2/5000=1вт), або викручуються з допомогою хитрих фільтрів які дозволяють компенсувати реактивність
Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 7:36 pm
oldPsyho
Тобто, доведеться робити як в КРС
Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 8:53 pm
Пенсіонер
Не зустрічався, не робив, самому цікава думка досвідчених.
Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 9:20 pm
oldPsyho
Пенсіонер писав: ↑П'ят березня 28, 2025 8:53 pm
Не зустрічався, не робив, самому цікава думка досвідчених.ДЛ-79 2.png
ДЛ-79 1.png
UA1FA ?
Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 9:43 pm
Пенсіонер
Так.
Перша інформація про такий підсилювач з`явилася в "Радіо" у 1977 році.
Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 10:00 pm
Пенсіонер
Є ще варіант Гуткіна UT1MA.
Вибачаюся за якість зображення.
Re: Ламповий підсилювач потужності
Додано: П'ят березня 28, 2025 10:51 pm
oldPsyho
Вихідний каскад з драйвером трансиверу РЕТРО-М
Re: Ламповий підсилювач потужності
Додано: Суб березня 29, 2025 11:45 am
UR5VFT
- Якщо лампочка 19-29 одна рекомендую. перевірено багаторазово і чому не згадуєте про гібридні каскади. працюють відмінно.. 73!
