варіанти лампових змішувачів

Додано: **Чет жовтня 02, 2025 10:56 pm**

Ігор Віт Сер жовтня 01, 2025 2:35 pm
Та ламповий передавач:
В цій схемі доволі незвичне схемне рішення балансного модулятора. Ніколи більше ніде не бачив. Цікаво,наскільки ефективно він працював?

Опис шунтового балансного модулятора є в самій книзі 1970 р.
Такий тип модулятора часто використовував UA1FA.
Крім наведених дивіться ще "Тр-р мисливця за DX" 1983 ("Р" №6) і ТЛ-50.
UA1FA наводив значення до -40 Дб.

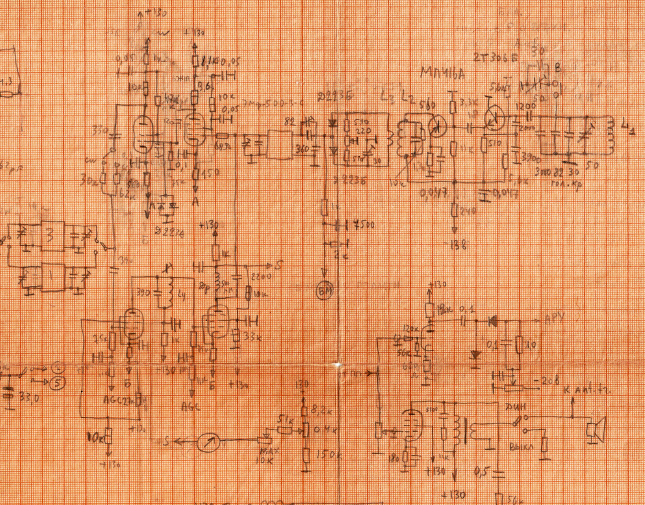

: ДЛ-68.png (960.68 Кіб) Переглянуто 7219 разів

Додано: **П'ят жовтня 03, 2025 10:16 am**

Якщо застосувати два діоди для балансного модулятора бажано застосувати варикапи як в тр. Урал наприклад 73!

Додано: **П'ят жовтня 03, 2025 6:12 pm**

UR5VFT писав: ↑П'ят жовтня 03, 2025 10:16 am Якщо застосувати два діоди для балансного модулятора бажано застосувати варикапи як в тр. Урал наприклад 73!

Принципи дії модуляторів на діодах та варікапах суттєво різняться. Діоди працюють у ключовому режимі, тобто в залежності від сигналу гетеродину вони або пропускають сигнал НЧ, або ні. Варікапи включають в режимі моста. Подача модулюючого НЧ сигналу приводить до порушення балансу та появі сигналу гетеродина на виході. Тому просто замінити у схемі діоди на варікапи не вийде
