Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 10:43 am
Чого ж ні? підійдуть, але для них треба спец панелька.
Сторінка 19 з 30
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 1:04 pm
Якщо використовувати для КВ то там панельку не труба. В шматочку текстоліту отвір, навколо нього дорожки, і паяй. Лампа ставиться лежачи на основну плату. Мене бентежить крутизна 1ма/В...
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 1:18 pm
Дозвольте похвалитися
Нулячий "порш панамера" верньєрчик! Я аж підстрибнув від радощів такому подарунку!
Контур від Р108. на жаль в даному випадку нікуди, каркас с вплавленим сріблом, і конденсатор з ніяким перекриттям на КВ... Так, аби нехай буде. Робити добавочні пелюстки тут нема сенсу, мало місця, вони не піднімуть ємність до нужної межі мені здається.
А ось цих два брата-акробата треба розпаяти та поцікавитися, "хто там в будиночку живе", якщо там просто каркас, і не впрлавлене срібло а дротик, то то буде можливість перемотати, вивести відводи, і запаячити все як було!
Може, хто скаже що воно аби дарма не палити газ? Маркувань ніт. Крім отих, тільки воякам відомих, трикутничків...
Нулячий "порш панамера" верньєрчик! Я аж підстрибнув від радощів такому подарунку!

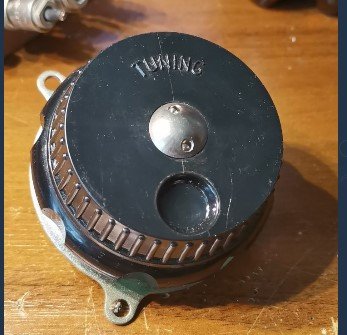

- Screenshot_49.jpg (29.14 Кіб) Переглянуто 207 разів
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 1:48 pm
Верньер це добре. ГПД від Р-108 вікористовують з діленням частоти. А це вроді як катушечки вір Р-123. Всередині котушка і кілька конденсаторів.UR5VCP писав: ↑П'ят червня 16, 2023 1:18 pm Дозвольте похвалитися
Нулячий "порш панамера" верньєрчик! Я аж підстрибнув від радощів такому подарунку!Screenshot_49.jpg
Контур від Р108. на жаль в даному випадку нікуди, каркас с вплавленим сріблом, і конденсатор з ніяким перекриттям на КВ... Так, аби нехай буде. Робити добавочні пелюстки тут нема сенсу, мало місця, вони не піднімуть ємність до нужної межі мені здається.Screenshot_50.jpg
А ось цих два брата-акробата треба розпаяти та поцікавитися, "хто там в будиночку живе", якщо там просто каркас, і не впрлавлене срібло а дротик, то то буде можливість перемотати, вивести відводи, і запаячити все як було!Screenshot_51.jpg
Може, хто скаже що воно аби дарма не палити газ? Маркувань ніт. Крім отих, тільки воякам відомих, трикутничків...
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 2:27 pm
Вони однакові на вигляд від Р105М,108М,109М.Відрізняються тільки частотами.Конденсатор ,що ми бачим,це не ГПД
(той захований) це перестройка анодного контуру.Я міняв лампу на польовик,прямо на рідній керемйчній платі
і потім ділив 74-ю серією...для ТПП.Стабільність була класною!
Оті сірі котушки,схоже з Р250...(від 123 не такі) Розбирати їх не можна!Виходить азот и вони різко втрачають якість.
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 2:57 pm
от блін... ну азот то пофіг, можу аргона задути ))
Але якщо розібрати, там перемотати можна? Чи там також срібло вплавлене?
Стосовно ділити частоту - не буду, тому що ТІЛЬКИ ЛАМПИ!
Ладно. Вирішимо питання з шасі, (завтра поїду гляну, є готове компактне саме під таку задумку), ну і мені дуже пропонують поставити на вихід 2*6П13С )) 60 ватт. І лампочки новенькі є... Мабудь буде гарно )
Конденсатор або від приймача Океан, або щось придумаємо, то не питання.
По ГПД та КГ. Оскількт двойними тріодами я забезпечений трішки, то буде генератор на нувісторі, а потім каскад з ОС і за ним з ОА. Воно не напряжно, компактно, і дасть максимальну стабільність частоти при зміні навантаження (хоча там і зміна мінімальна буде).
Ну на даний момент всі новини )
Але якщо розібрати, там перемотати можна? Чи там також срібло вплавлене?
Стосовно ділити частоту - не буду, тому що ТІЛЬКИ ЛАМПИ!
Ладно. Вирішимо питання з шасі, (завтра поїду гляну, є готове компактне саме під таку задумку), ну і мені дуже пропонують поставити на вихід 2*6П13С )) 60 ватт. І лампочки новенькі є... Мабудь буде гарно )
Конденсатор або від приймача Океан, або щось придумаємо, то не питання.
По ГПД та КГ. Оскількт двойними тріодами я забезпечений трішки, то буде генератор на нувісторі, а потім каскад з ОС і за ним з ОА. Воно не напряжно, компактно, і дасть максимальну стабільність частоти при зміні навантаження (хоча там і зміна мінімальна буде).
Ну на даний момент всі новини )
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 3:03 pm
Ні, не пофіг. І там вплавлене срібло або мідь. Не перемотаєш.UR5VCP писав: ↑П'ят червня 16, 2023 2:57 pm от блін... ну азот то пофіг, можу аргона задути ))
Але якщо розібрати, там перемотати можна? Чи там також срібло вплавлене?
Стосовно ділити частоту - не буду, тому що ТІЛЬКИ ЛАМПИ!
Ладно. Вирішимо питання з шасі, (завтра поїду гляну, є готове компактне саме під таку задумку), ну і мені дуже пропонують поставити на вихід 2*6П13С )) 60 ватт. І лампочки новенькі є... Мабудь буде гарно )
Конденсатор або від приймача Океан, або щось придумаємо, то не питання.
По ГПД та КГ. Оскількт двойними тріодами я забезпечений трішки, то буде генератор на нувісторі, а потім каскад з ОС і за ним з ОА. Воно не напряжно, компактно, і дасть максимальну стабільність частоти при зміні навантаження (хоча там і зміна мінімальна буде).
Ну на даний момент всі новини )
Якщо ділити частоту не хочете, то поки той ГПД закиньте в ящик, в майбутньому пригодиться.
ммм... Чого так слабо з виходом? ставте пару 6П45С (я би обмежився однією ГУ-19, та й не мав би клопоту з варіометром і КЗЄ в П-контурі).
Робіть вже той ГПД)) коли набридне боротися з частотою, то візьмете ГПД з Р-108, та й поділите як вам потрібно))
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 5:50 pm
Ну якшо не перемотаєш то я і корячити їх не буду. ГПД буде без поділювача частоти. Я хочу зробити на нувісторі, потім каскад "розв*язки" по вихідному навантаженню, і тут на - меандр після поділювача. То вже не простіше синтез поставити? Весь цимус втатиться, ага?
Мене тут чешеться 6Ж1Ж, а вона як резонансний преамп буде гуд? Там правда опір вихідний буде високий, аби підсилення отримати, в неї 1мА/В, але вона і по шумах начеб то гуд? Ні? А з опором то вирішиться ))
Мене тут чешеться 6Ж1Ж, а вона як резонансний преамп буде гуд? Там правда опір вихідний буде високий, аби підсилення отримати, в неї 1мА/В, але вона і по шумах начеб то гуд? Ні? А з опором то вирішиться ))
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 5:54 pm
Будемо танцювати від корпуса. Завтра бачитиму. З мініатюрними лампочками тема потроху закрилась, зі світу по лампі і одному роздолбаю трансивер
А стосовно звичайних лампочок, то в принципі мені допоможуть будь-якими, в розумних межах. Та я й не горів бажанням 60 ватт, я одну поставив би, але будем бачити. Як є новесенькі з запасом... ну чого добру пропадати.
Re: Трансивер на надмініатюрних лампах
Додано: П'ят червня 16, 2023 5:55 pm
Звісно простіше синтез поставити. І ніякий цимес не втратиться. Зате собі меньше нудної роботи зробите.UR5VCP писав: ↑П'ят червня 16, 2023 5:50 pm Ну якшо не перемотаєш то я і корячити їх не буду. ГПД буде без поділювача частоти. Я хочу зробити на нувісторі, потім каскад "розв*язки" по вихідному навантаженню, і тут на - меандр після поділювача. То вже не простіше синтез поставити? Весь цимус втатиться, ага?
Мене тут чешеться 6Ж1Ж, а вона як резонансний преамп буде гуд? Там правда опір вихідний буде високий, аби підсилення отримати, в неї 1мА/В, але вона і по шумах начеб то гуд? Ні? А з опором то вирішиться ))
Хм... Хочете преамп? ставте пару 6С4П
