У свій час , купив UW3DI, і декілька разів збирав - розбирав. Вводив різні експерименти. допрацювання. ідеї...
Щодо першого змішувача. Щоб особливо нічого не змінювати (на діодах, ключах), то дуже добрі результати дає балансний змішувач на обох тріодах 6Н23П. ПРи чому сигнал гетеродина подавав на затвори  польовиків (КП302, гадаю можна J309, J310). Витік на корпус, а стік - через конденсатор  до катоду. А катоди змішувача - через опір 680 Ом на корпус.

UR5FFR писав: ↑Нед листопада 20, 2022 7:20 pmУ якості гетеродина біде використовуватися цифровий синтезатор частот на Si5351.

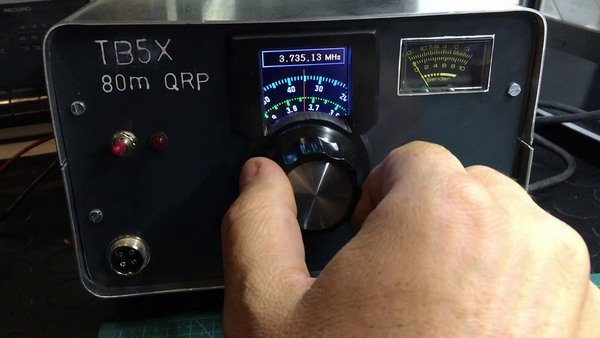

Для сучасного виконання ретро не погано би виглядало з такою "аналоговою" шкалою.



"Рюшечки" - це потім. Тут ще схему не розмалював детально та компоненти не усі є в наявності. Та й проблеми з'являються там де їх зовсім не очікуєш.
Ось міркував де взяти конденсатори на 0,1..0,01uF 300в-500в перехідні та блокувальні. Треба ж ВЧ-кераміка. Нічого кращого ніж узяти SMD 1206 на 500в-1кв та припаяти до них виводи не придумав


UR5FFR писав: ↑Вів листопада 22, 2022 11:10 am "Рюшечки" - це потім. Тут ще схему не розмалював детально та компоненти не усі є в наявності. Та й проблеми з'являються там де їх зовсім не очікуєш.
Ось міркував де взяти конденсатори на 0,1..0,01uF 300в-500в перехідні та блокувальні. Треба ж ВЧ-кераміка. Нічого кращого ніж узяти SMD 1206 на 500в-1кв та припаяти до них виводи не придумав




Чому б і ні? колись отакі розламував, всередині якраз 0805 з напаяними виводами

Архітектура з одній ПЧ та двома фільтрами підходить для SSB. Для приймання телеграфу вже потрібно робити другий фільтр перемикаємий з широкою та вузькою смугами, або ставити вузькосмуговий фільтр по НЧ. Якщо потрібно приймати ще і АМ то кількість фільтрів та складність конструкції ще зросте. Як варіант зробити перший фільтр достатньо "широкий" (8-10кГц) щоб він пропускав також і АМ, а другий фільтр перемикаємий на різні смуги для AM/SSB/CW. Але зробити такі фільтри самотужки це не так просто.

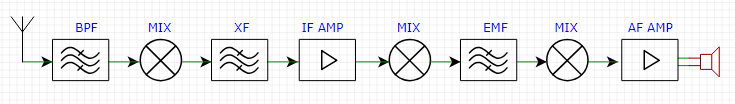

Можна піти іншим шляхом - зробити не одну, а дві ПЧ. Схема буде така
Першу ПЧ можна обрати 10,7МГц і тоді перший фільтр - це ФП2П4-436-10,7М-15-В зі смугою 15кГц, який дешевий та дуже доступний.
Друга ПЧ - 500кГц. У якості фільтра використовується ЕМФ. Для режиму АМ можна застосувати керамічний фільтр ФП1П-60/61 на частоту 465кГц. Такий варіант позволяє відмовитися від саморобних фільтрів та забезпечити не тільки приймання аматорських станцій, але й мовних




Два перетворення це відносно добре, але ж і шуміти буде. Десь я на cqham бачив тему, де намагалися будувати ламповий приймач (а може й трансівер) с перетворенням вверх. Чи не варіант ?


Перетворення вверх має сенс тільки для спрощення вхідних фільтрів. Але якщо динаміка тракту дозволяє Я не впевнений що тут це має рацію - треба збирати та вимірювати а потім вже приймати рішення. Фільтри радянські (від катрана?) на 35/45МГц десь є в загашнику

UR5FFR писав: ↑Сер листопада 23, 2022 8:45 am Перетворення вверх має сенс тільки для спрощення вхідних фільтрів. Але якщо динаміка тракту дозволяє Я не впевнений що тут це має рацію - треба збирати та вимірювати а потім вже приймати рішення. Фільтри радянські (від катрана?) на 35/45МГц десь є в загашнику



Можна й дешеві на 21.5мгц застосувати. Якщо, звичайно, не вседіапазонний трансівер буде.


oldPsyho писав: ↑Сер листопада 23, 2022 9:31 am Можна й дешеві на 21.5мгц застосувати. Якщо, звичайно, не вседіапазонний трансівер буде.



Можна, і я це вже успішно зробив у цьому проекті Приемник коротковолновика-наблюдателя RX2121AM. Там застосовано фільтр на 21,7МГц а далі ЕМФ або пьєзофільтр для АМ. Робити теж саме тільки з лампами не дуже цікаво




https://voron.ua/uk/catalog/030675--kon ... v_y5v_p5mmА такі конденсатори не підходять?
