Каталог схем трансиверів.

Повідомлення UR5VCP »

Друзі, буду помаленько викладати схеми трансиверів. Різні, всякі. Принцип пропоную простий:
- ніякого обговорення тут! Обговорювати тільки в інших або нових топіках!
- одне повідомлення - одна схема (ну вже якщо так картинок багато - то відповідно і заголовок повідомлення ч1 ч2 ч3)
- приєднуйтесь!

UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »

Почну з "невеличкого" архівчика від Андрія  :D

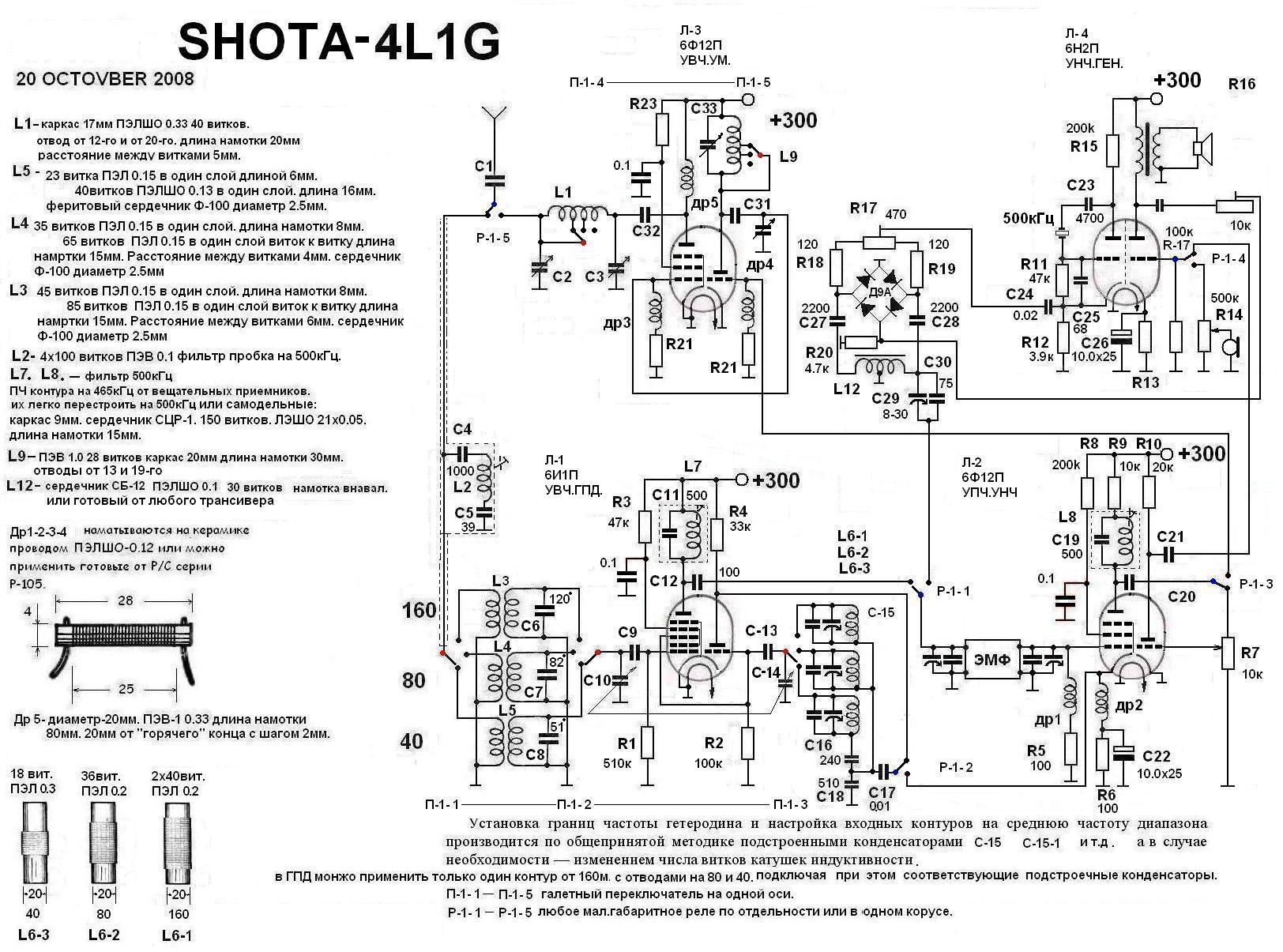

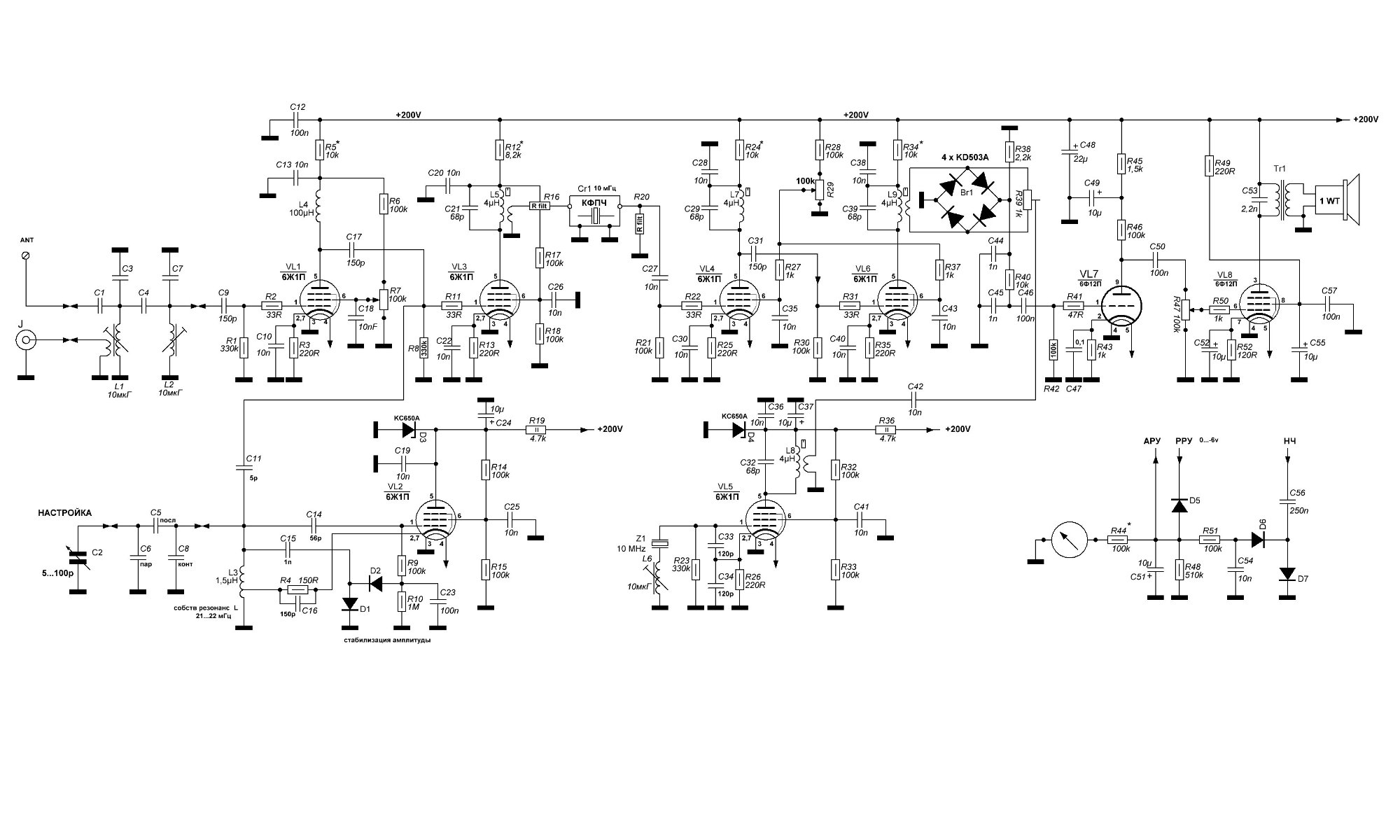

1 РХ ВЕРХ.GIF

UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »

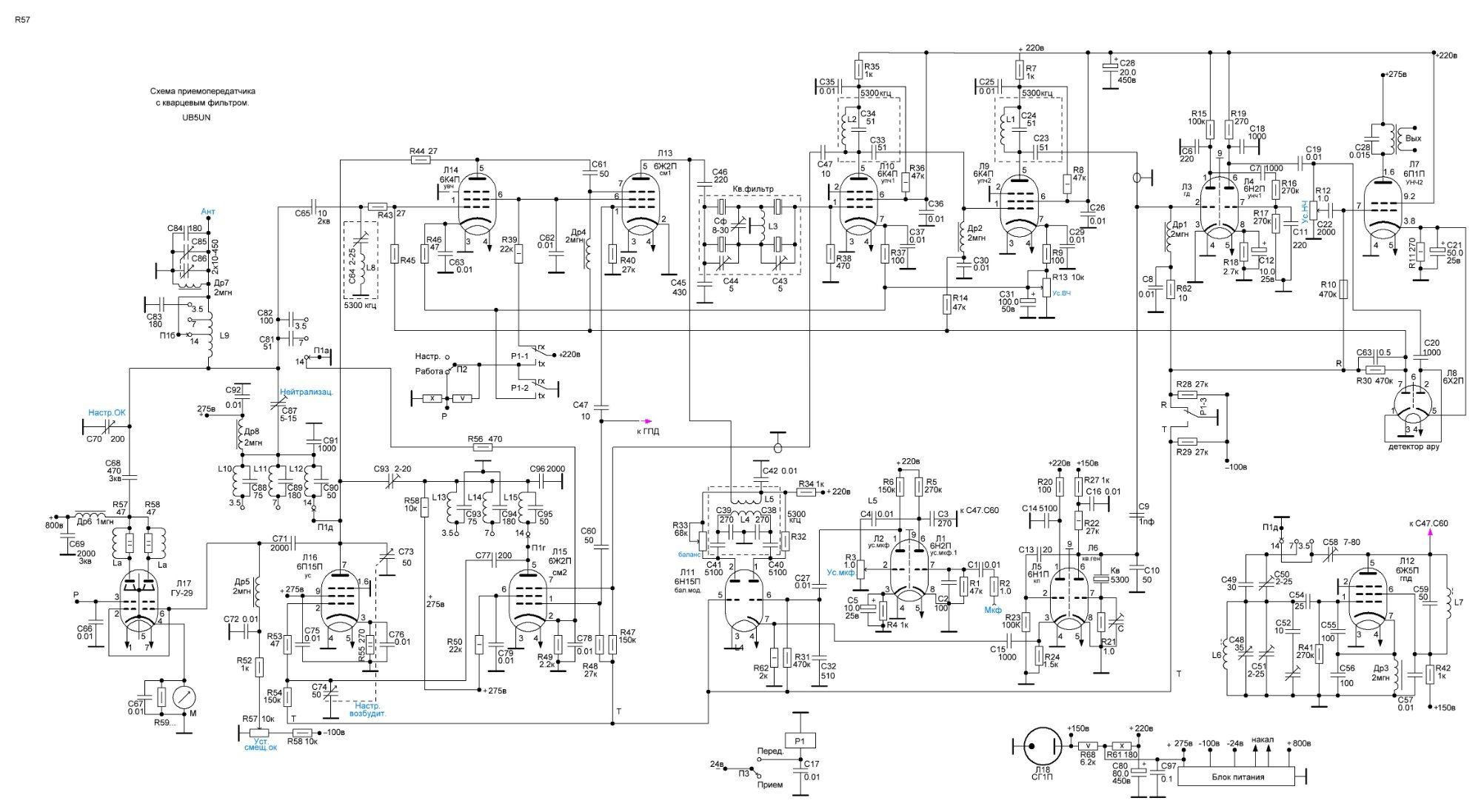

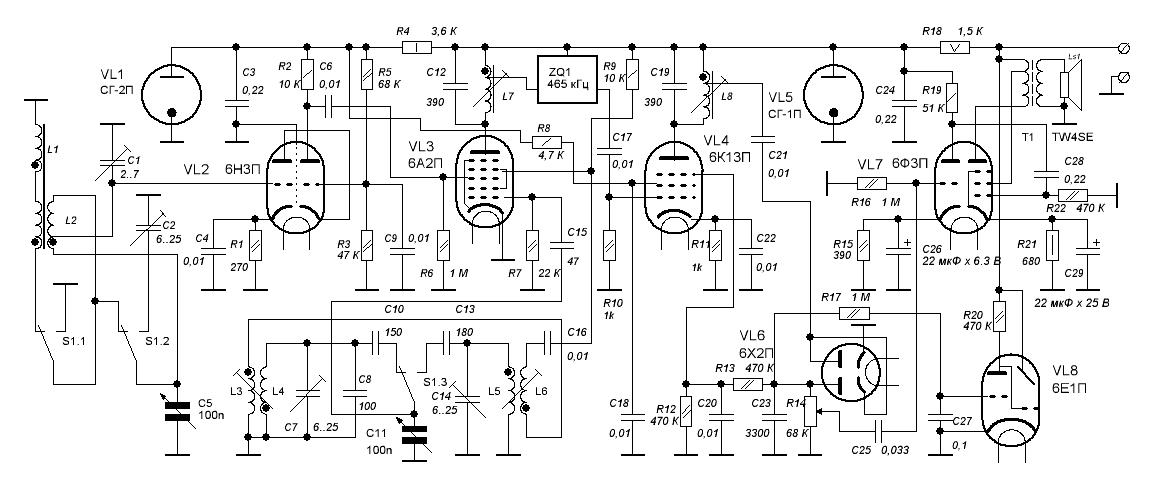

3BAND UB5UN v.1.JPG

UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »


UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »

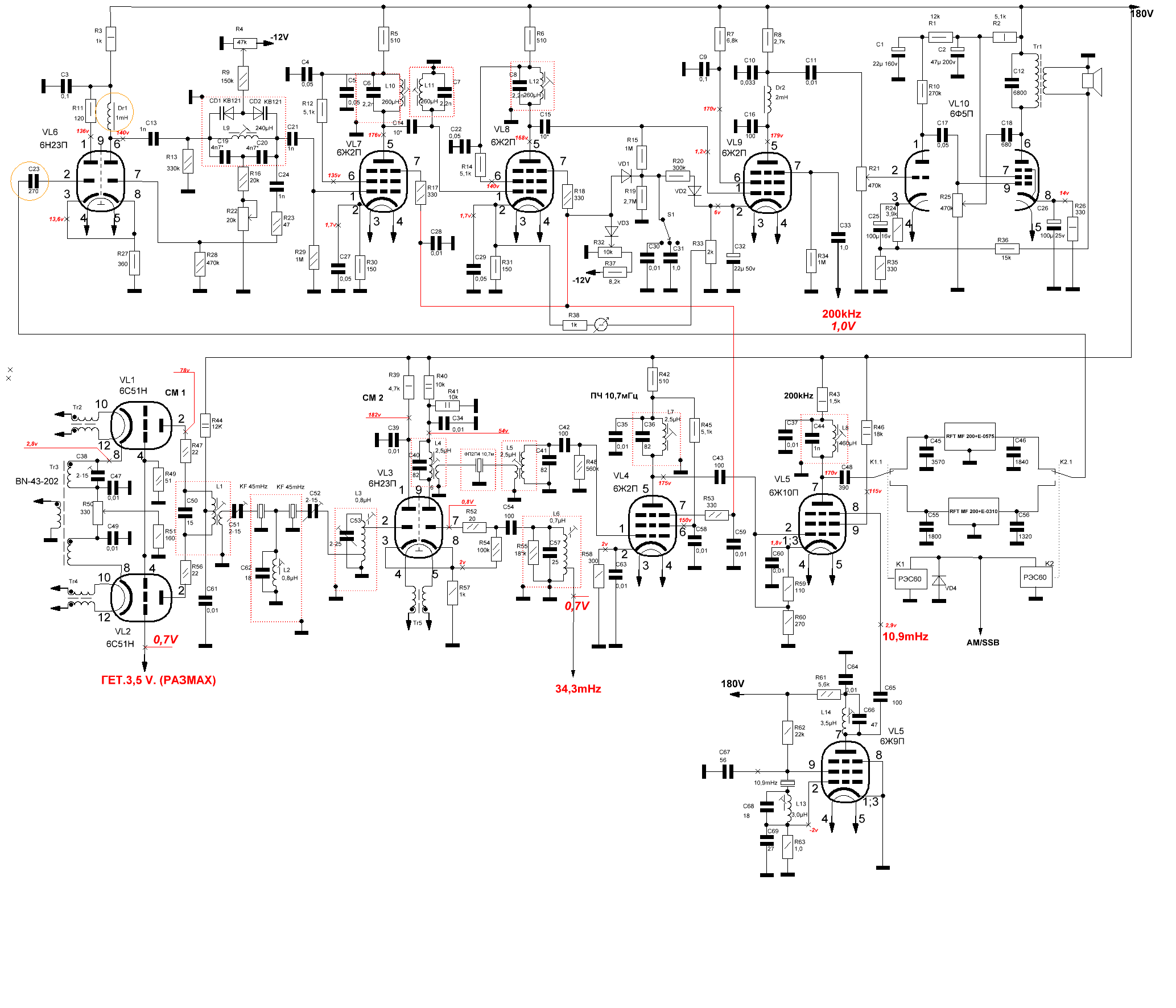

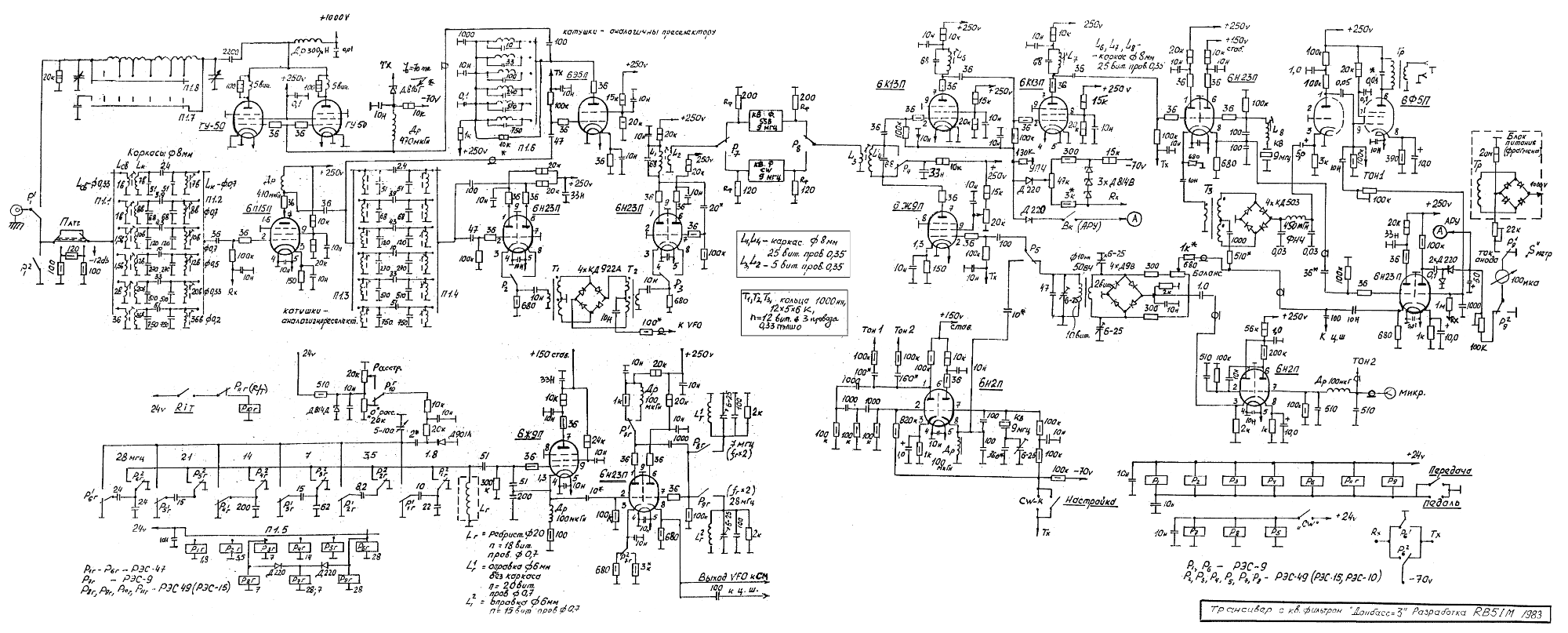

6Ж1П RX.jpg

UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »

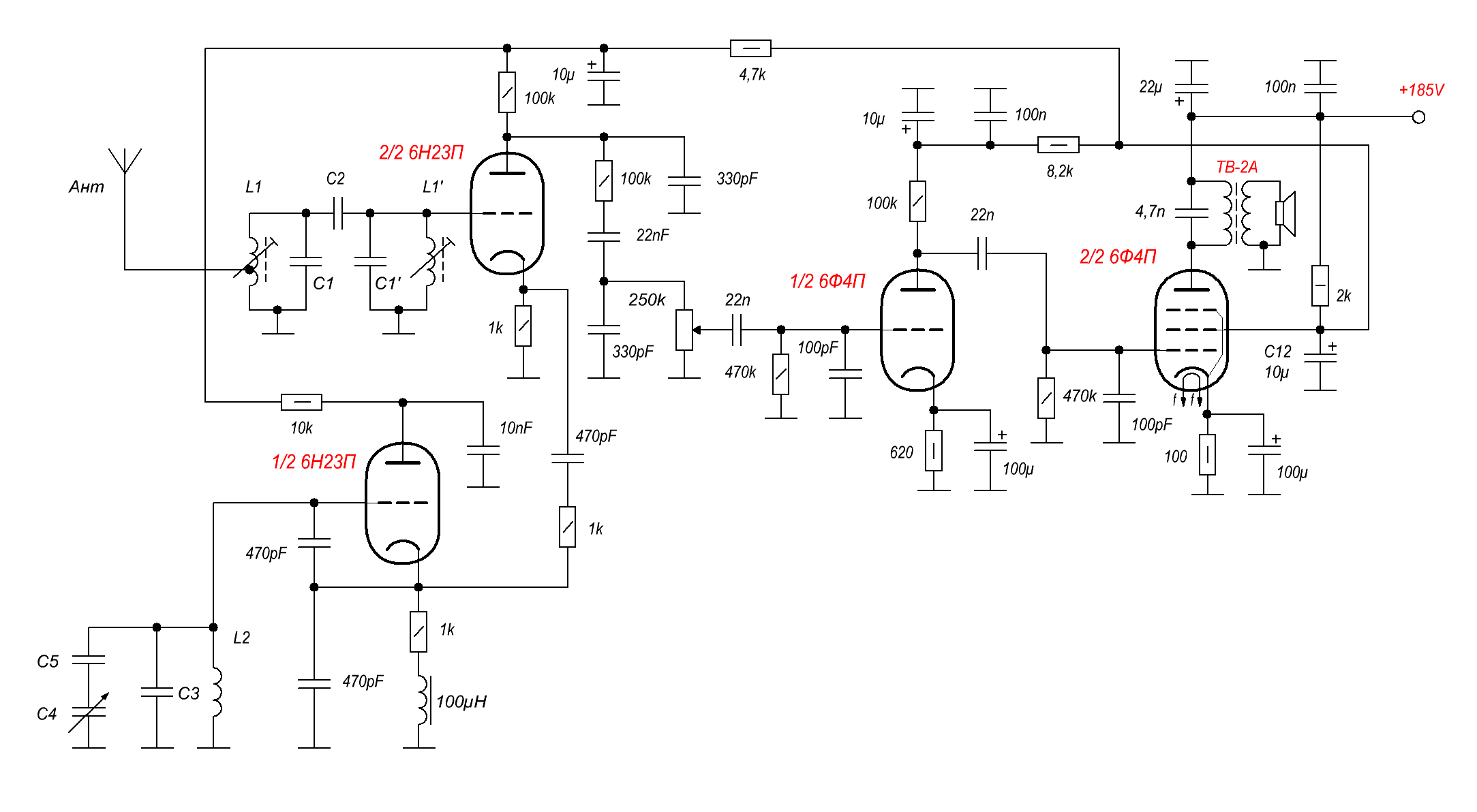

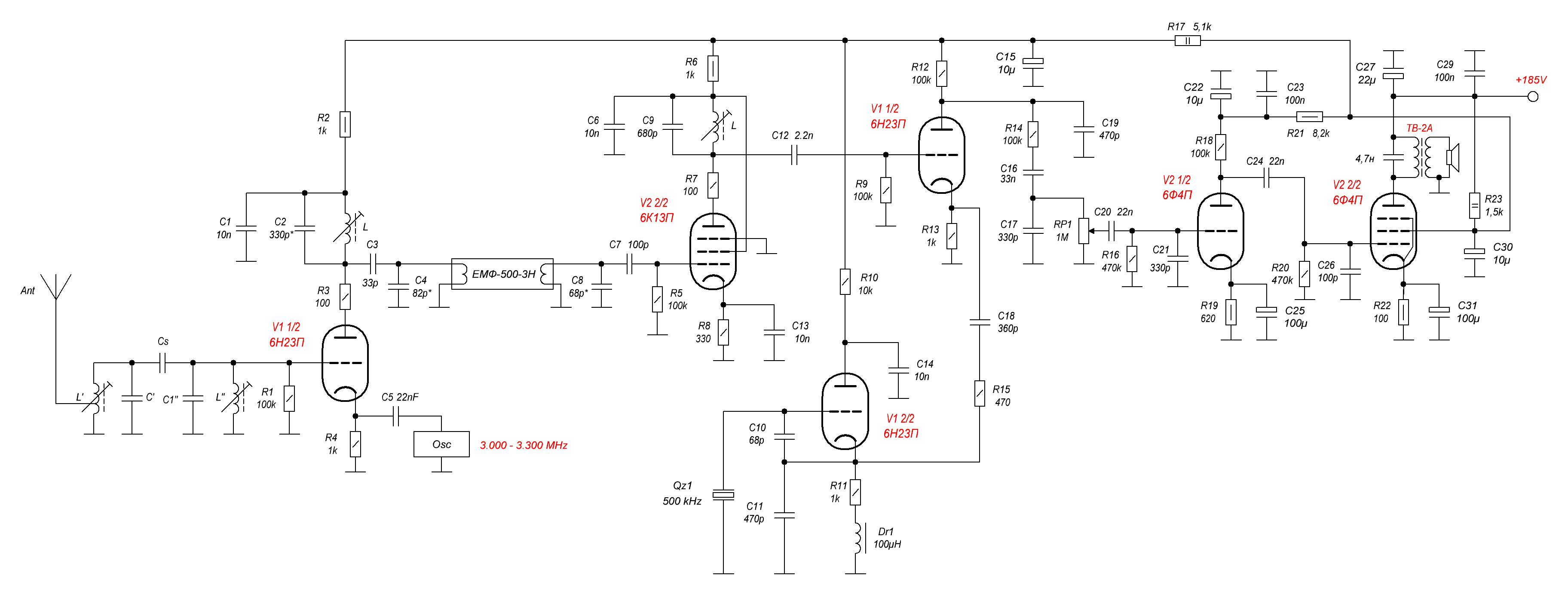

AM RX.gif

UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »


UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »

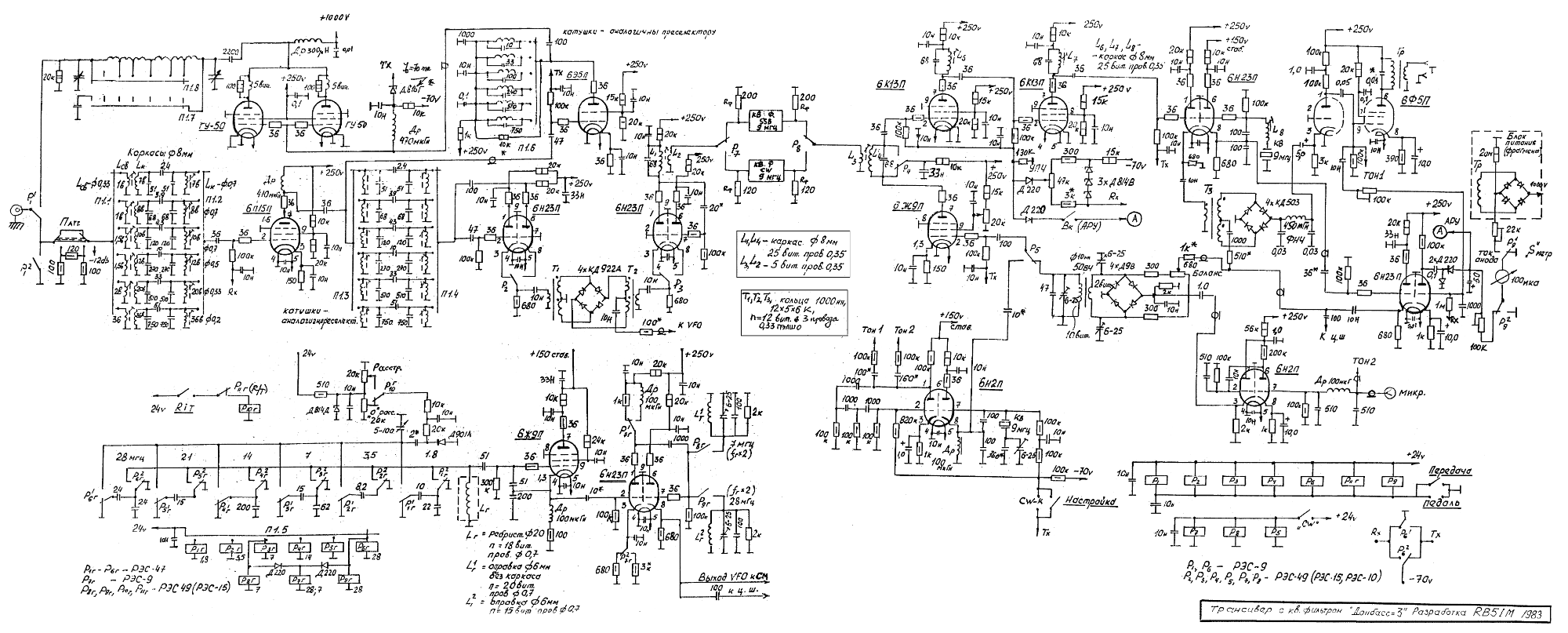

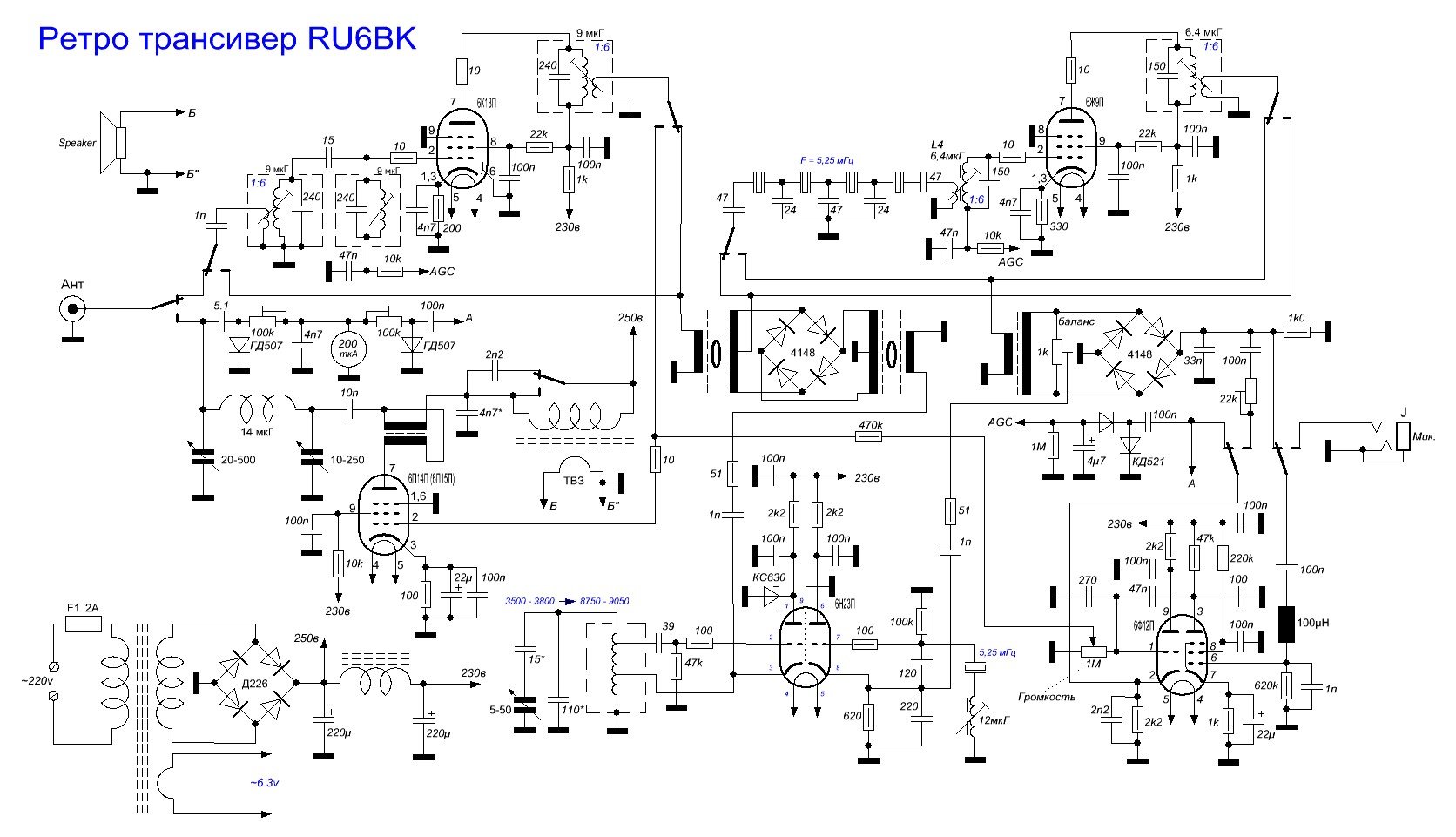

IW9HJV IW9ARO RU6BK.jpg
Це схема з Радіомір КВ/УКВ №10,11/2009 за авторством нібито RU6BK. Але якщо бути коректним то усе що зробив RU6BK - це зібрав чужу конструкцію на радянських лампах. В журналі він пише начебто переробив схему, але це не так. Ось оригінальна схема за авторства IW9HJV та IW9ARO

Посилання на оригінальну конструкцію
UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »

LZ2WSG 2x ППП.gif

UR5VCP
Повідомлень: 447
З нами з: Пон вересня 12, 2022 3:14 pm
Звідки: KN48wi
Позивний: UR5VCP
Has thanked: 83 times
Been thanked: 7 times
Контактна інформація:

Re: Каталог схем трансиверів.

Повідомлення UR5VCP »

LZ2WSG 4x super.gif
