Магнітна рамка для прийому
Додано: Чет травня 18, 2023 7:27 pm
UR5FFR
Достав мене рівень шуму на НЧ-бендах який 9 балів та часом вище. Зробив магнітну рамку. Почуйте різницю як то кажуть у нас в Одесі
Оце вертікал на 40ку резонансний
А це рамка

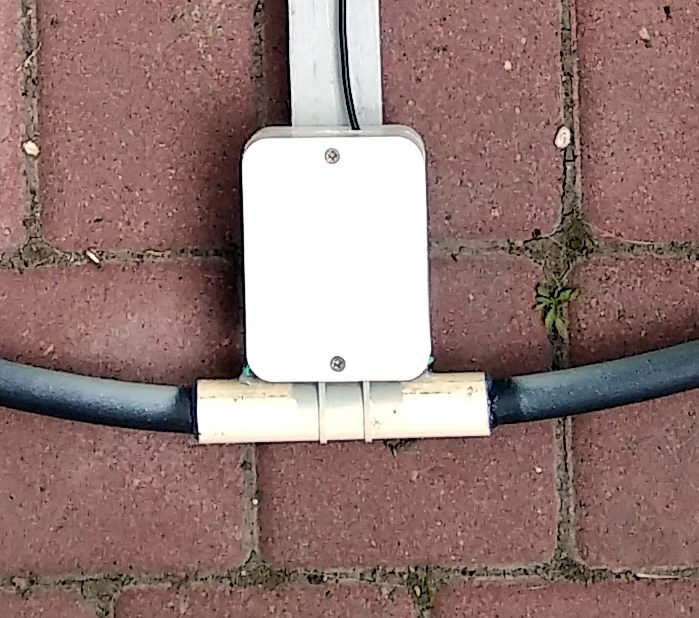

Конструкція вийшла ось така
На палку хомутами дві трубки з PVC, коло з садового шлангу з пластика. Рамка має один виток багатожильного дроту. Кріплення зрозуміло з фото
- mag_loop_3.jpg (97.14 Кіб) Переглянуто 29939 разів

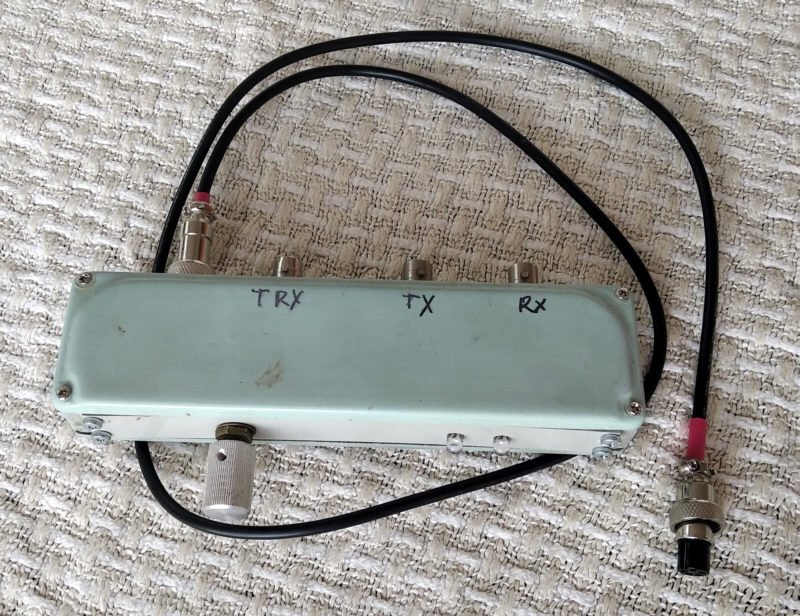

Блок управління
- mag_loop_4.jpg (149.81 Кіб) Переглянуто 29939 разів
Схема
Налаштування на частоту здійснюється варикапами. Блок управління окрім живлення отримує сигнал TX з трансівера та підключає відповідну антену. Якщо блок управління не під'єднаний до трансівера, або трансівер вимкнуто то підключена антена для передачі.
Вжито заходів для максимального придушення синфазної складової сигналу - після кола зв'язку встановлено запірний дросель Т1, також дроселя встановлено на фідері.
Re: Магнітна рамка для приймання
Додано: Чет травня 18, 2023 10:36 pm
oldPsyho
робив я рамку... 65 см, петля зв'язку 15 см, настроювався КЗЕ. На свій UW3DI2 тільки 20-ка й приймалась))
Re: Магнітна рамка для прийому
Додано: П'ят травня 19, 2023 10:34 am
UR5FFR
Діаметр замалий.
Re: Магнітна рамка для приймання
Додано: П'ят травня 19, 2023 1:24 pm
Володимир
UR5FFR писав: ↑Чет травня 18, 2023 7:27 pm
Налаштування на частоті за допомогою варикапів.
А які варікапи?
Re: Магнітна рамка для прийому
Додано: П'ят травня 19, 2023 1:35 pm
UR5FFR
Володимир писав: ↑П'ят травня 19, 2023 1:24 pm
А які варікапи?
BB112, на алі брав
Re: Магнітна рамка для приймання
Додано: П'ят травня 19, 2023 3:11 pm
UR5VCP
Налаштування на частоті за допомогою варикапів.
То це діло можна подружити з синтезатором, настроїв один раз і забув ))
Re: Магнітна рамка для прийому
Додано: П'ят травня 19, 2023 4:19 pm
UR5FFR
UR5VCP писав: ↑П'ят травня 19, 2023 3:11 pm
Налаштування на частоті за допомогою варикапів.
То це діло можна подружити з синтезатором, настроїв один раз і забув ))
Теоретично - так. Практично - тільки якщо рамка десь стаціонарно встановлена бо інакше резонанс може змінюватися в залежності від розташування. Можливо зробити автокалібровку, але чи варто воно того?
Резистором по максимуму шуму дуже легко настроювати. В мене було упереджене ставлення до магнітних рамок тому що багато людей пишуть що вузька смуга та треба перестроювати в межах одного діапазону. Але не практиці, якщо не робити багатовиткову рамку, все не так вже й сумно. На 80ці десь 50-70кгц смуга - треба підстроювати по діапазону. На 40 та 20 - накриває майже усю SSB ділянку
Re: Магнітна рамка для приймання
Додано: П'ят травня 19, 2023 4:41 pm
UR5VCP
Ну я то на балкон поставлю та й все... То в принципі не критично.
Re: Магнітна рамка для прийому
Додано: П'ят травня 19, 2023 5:17 pm
UR5FFR
Краще десь винести за межи дома. 1-2 бали різниця в мене вийшла
Re: Магнітна рамка для приймання
Додано: Суб травня 20, 2023 12:17 pm
Володимир
UR5FFR писав: ↑П'ят травня 19, 2023 1:35 pmBB112
Думаю, 1SV149 по ємності також підійде. А розташування в просторі полотна антени як: горизонтально чи вертикально? Бачив в неті і так, і так. Якщо вертикально, то можна і напрямок в два боки бачити.
