Коефіцієнт скорочення зазвичай більше одиниці. Ще використовують velocity factor який менше одиниці. Зв'язані вони наступною формулою
Velocity Factor = 1 / K

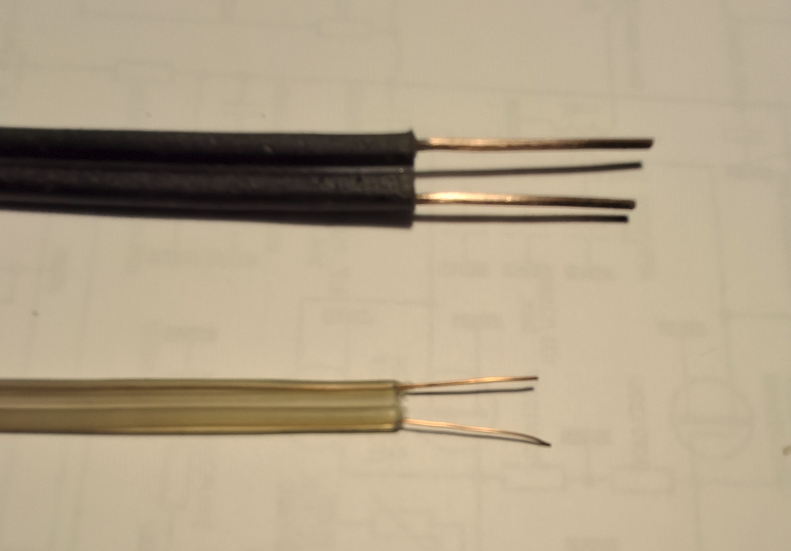

Для грубої оцінки хвильового опору кабелю можна орієнтуватися з його погонну ємність.

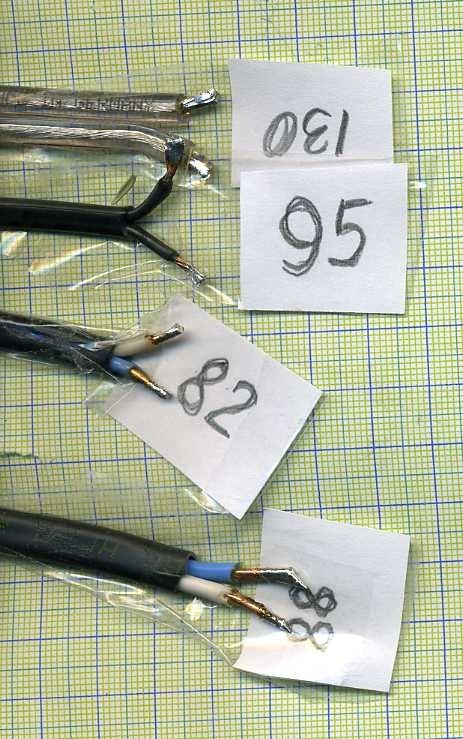

У 50 омних кабелях ємність близько 95-102 пф/м. У 75 омних – 55-67 пф/м. При ємності 44 пф/м ми маємо справу з 90 омним кабелем. Ємність 33 пф/м відповідає 125ти омному кабелю.
Для точного визначення хвильового опору буде потрібно вимірювач індуктивності. Проводимо два виміри для того ж самого шматка кабелю - його ємність при розімкнутому кінці та індуктивність при замкнутому. Хвильовий опір знаходимо за допомогою простої формули
Z = Sqrt(L/C)
де Sqrt - це квадратний корінь
Якщо є векторний аналізатор, то вимір параметрів кабелю суттєво спрощується. Необхідно взяти відрізок кабелю та виміряти його комплексний імпеданс при розімкнутому та закороченому кінці. Далі використовуємо формули з апноуту Agilent.
Velocity Factor = 2 * PI * Frequency / (betta * C_SPEED)
тут C_SPEED - швидкість світла м/с, Frequency - частота Гц.
Досить часто постає питання про згасання кабелю на певній частоті. У характеристиках на кабель виробник зазвичай наводить величину згасання для декількох частот, які досить далекі від тих, що нас цікавлять.
Можна скористатися наступною наближеною формулою визначення втрат в dB/m
- cable loss approximation.png (4.15 Кіб) Переглянуто 16752 разів
Тоді вирішуючи систему рівнянь отримаємо такі значення коефіцієнтів
K2 = (Att2*Sqrt(Freq1)-Att1*Sqrt(Freq2))/(Freq2*Sqrt(Freq1)-Freq1*Sqrt(Freq2))
K1 = (Att1-K2 * Freq1) / Sqrt (Freq1)
Тут Sqrt – квадратний корінь.
Знаючи коефіцієнти K1 і K2, ми можемо розрахувати згасання для будь-якої необхідної частоти.
