Я там питав на рахунок заміни 2SC5551. Та ось набрів на цікаву схему на сайті ur5ffr.com... Чи можливо така заміна?

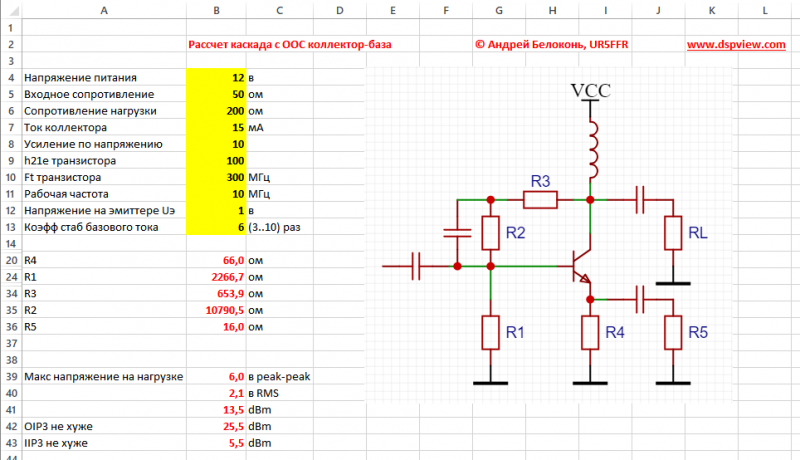

Ставте краще ось такий каскад підсилювача - він буде більш стабільний бо інвертує сигнал та зменшує ризик самозбудженняОсь тут є калькулятор для його розрахунку

P.S. В темі на яку Ви дали посилання треба поправити лінки. Бо вони ведуть на неіснуючий сайт.

У BFP196 fT = 7.5 GHz. Для режиму як ви навели він слабкий, бо при струмі 70мА на ньому буде розсіюватися потужність Ik*(Vd-Ik*R4) = 0,07*(12-0,07*14) = 770мВт, що більш ніж максимальна по даташиту 700мВт. Йому потрібно 50мА при напрузі живлення 8в, бо в нього напруга колектора 12в максимум - він слабкий та свч-шний
При такому струмі колектору тут більш підходить BFG591, 2SC3357, 2SC3950, BFQ162



Я орієнтувався по даташиту.



Так Vce=8в тому потужність 0,07*8=560мВт. Якщо дивитися далі у даташиті то там всюди 50мА/8в. А для шумів ще менще - 20мА/8в.
А у вас 70мА/12в і потужність буде 770мВт - він буде грітися або згорить. Корпус у нього чахоточний без радіатору, а ви його під 1Вт розігнати намагаєтесь

Є схема підсилювача ППЧ. Використовуються досить рідкісні КТ938. Яка можлива заміна із сучасних та не дорогих?

oldPsyho писав: ↑Вів травня 16, 2023 5:14 pm Є схема підсилювача ППЧ. Використовуються досить рідкісні КТ938. Яка можлива заміна із сучасних та не дорогих?




Перший раз чую що такий транзистор взагалі існує. Може КТ939?
Схема до речі невірна. Це "Norton amplifer". У нього співвідношення витків повинно бути не будь яким, а строго визначеним. Інакше вхідний/вихідний опір не буде дорівнювати 50омІ ще дуже велике питання стосовно стійкості до збуджування при реверсі. Наскільки я пам'ятаю щось таке було в Росі чи десь - воно не працює стабільно.

Транзистор 2Т938А (На скільки я пам'ятаю, то 2Т це КТ)
На рахунок збудження... Можливо. Може порекомендуєте перевірену схему та купку транзисторів для ППЧ (частоти 55-72 мгц)?

Ставте MMIC і буде гарантовано працювати. Наприклад ERA-4. І не треба реверсу - простіше зробити роздільні тракти для RX/TX
