Додано: **Чет липня 25, 2024 5:43 pm**

Діліться схемами простих, перевірених ГПД. Складні робити не хочеться, бо тоді вже вигідніше ставити синтез.

Додано: **П'ят липня 26, 2024 11:30 am**

Вітаю! Робив таку схему, як на вкладенні, зі своїми учнями вже кілька разів для приймачів різної побудови. Зарекомендував такий ГПД себе як проста і стабільна конструкція. Були варіанти і на польових транзисторах. Додавали ще стабілізатор вихідного рівня. Для ПЧ 8,8 - 9,0 МГц одна перестройка частоти 5,0 - 5,5 МГц для двох аматорських діапазонів - 80 і 20 метрів. Були варіанти з перемиканням частот задаючого контура, але відчувалась механічна і температурна нестабільність частоти. Працюють тут всі транзистори з частотою підсилення не нижче ніж 50 - 70 МГц. Якщо не вистачає напруги для хорошого регулювання стабілізатора, можно застосувати підсилювач з невеликим підсиленням на будь-якому ВЧ транзисторі.

Додано: **П'ят липня 26, 2024 1:20 pm**

UT8AS писав: ↑П'ят липня 26, 2024 11:30 am Вітаю! Робив таку схему, як на вкладенні, зі своїми учнями вже кілька разів для приймачів різної побудови. Зарекомендував такий ГПД себе як проста і стабільна конструкція. Були варіанти і на польових транзисторах. Додавали ще стабілізатор вихідного рівня. Для ПЧ 8,8 - 9,0 МГц одна перестройка частоти 5,0 - 5,5 МГц для двох аматорських діапазонів - 80 і 20 метрів. Були варіанти з перемиканням частот задаючого контура, але відчувалась механічна і температурна нестабільність частоти. Працюють тут всі транзистори з частотою підсилення не нижче ніж 50 - 70 МГц. Якщо не вистачає напруги для хорошого регулювання стабілізатора, можно застосувати підсилювач з невеликим підсиленням на будь-якому ВЧ транзисторі.ГПД.jpg
Стаб вих ГПД.jpg

А що то за стабілітрон на схемі? бо не можу розгледіти

Додано: **П'ят липня 26, 2024 3:10 pm**

oldPsyho писав: ↑П'ят липня 26, 2024 1:20 pm

А що то за стабілітрон...

Схема працює від 1,5 вольт і вище, залежить від марки транзисторів, режим генерації можна підібрати резистором в еміттерах (струм транзисторів до 1 мА, більше - впливає на стабільність). На схемі стабілітрон Д818Е на 9в. Можна будь-який прецизійний стабілітрон, струм якому задати резистором у живленні прибл. 20% від максимального.

Додано: **П'ят липня 26, 2024 3:19 pm**

Зібрав схему на КТ349 та КП303А, стабілітрон 2С170А. Резистор в ємітерах 33к. Канєшно спаяно похабно, але...

Додано: **П'ят липня 26, 2024 6:21 pm**

багато схем ГПД у нашого земляка Сергей Григорьевич Дылда /US5QBR
- https://us5qbr.blogspot.com/2021/03/blog-post.html
-

https://us5qbr.blogspot.com/

Додано: **Суб липня 27, 2024 7:30 pm**

Є дві базові схеми - це індуктивна та ємнісна триточка. Індуктивну триточку можливо використовувати коли виходить перекрити усі частоти за допомогою однієї котушки, або якщо ГПД на один діапазон. Інакше треба робити ємнісну триточку - менше треба комутувати.
У US5MSQ є корисна програма для розрахунків розтягуючих конденсаторів KONTUR3C
Для стабілізації частоти рекомендую робити ЦАПЧГ (цифрове автопідстроювання частоти гетеродина). Це може буду або окрема схема, або братися сигнал з цифрової шкали. Якщо робити окрему схему то слід подивитися на Huff&Puff VFO stabilizer - це дуже прості схеми стабілізації які гарно працюють.

Ось колись робив індуктивну триточку с Huff&Puff стабілізацією. Детальний опис є тут

Додано: **Пон липня 29, 2024 4:40 pm**

- майже синтезатор від Сергія..73!

Додано: **Вів липня 30, 2024 4:54 am**

UR5VFT писав: ↑Пон липня 29, 2024 4:40 pm - майже синтезатор від Сергія..73!

Цікава схема коли використовуємо лише параметричну стабілізацію частоти бо гетеродин завжди працює на відносно низький частоті 4-6МГц. Але якщо задіяти ЦАПЧ у будь якому вигляді то підставку робити не треба - гетеродин може працювати одразу на потрібній частоті. Наприклад у мене він працює у діапазоні 60-120МГц і частота стоїть як укопана.
Ще один недолік - різна щільність налаштовування на різних діапазонах бо використовується дільник частоти на виході.

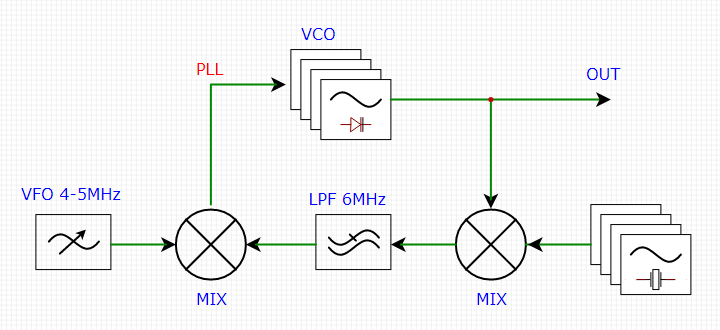

Якщо робити аналоговий сінтез "по дорослому" то я би зробив щось от таке

: ur5ffr analog syntez.png (26.73 Кіб) Переглянуто 10565 разів

Ця схема має однакову щільність налаштування на різних бендах. Сигнал на виході не має зайвого сміття у вигляді невідфільтрованих продуктів перетворення як у схемі зі змішувачем та гетеродином-підставкою. Схема досить проста та не містить купи фільтрів - є лише один ФНЧ
PS до речі для справжніх поціновувачів її можна зробити повністю на лампах та діодних змішувачах

дуже небагато вийде - усього три подвійних тріода - по одному на кожний генератор. Один тріод генерує, інший - буфер

Додано: **Вів липня 30, 2024 7:14 am**

oldPsyho писав: ↑Чет липня 25, 2024 5:43 pm Діліться схемами простих, перевірених ГПД... Складні робити не хочеться...
