Тут буду описувати конструкцію приймача RX998 автора UR5FFR.

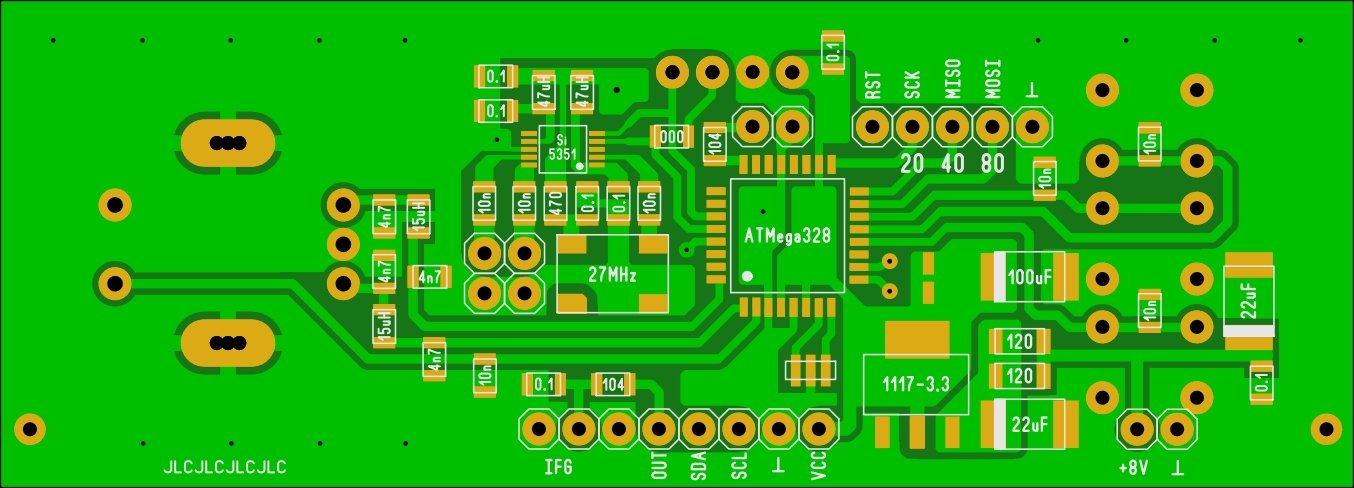

Замовив у китайців плати власної компоновки, двосторонні, СМД 0805.  Синтезатор також трохи перекомпонував
   Розробляв під корпус D110A.
Демонстрація роботи ситезетора на відео.





Чи є у Вас плати на продаж? Як просувається проект?


Плати є. Пізніше, коли все надворі замерзне в прямому сенсі, буду продовжувати зборку приймача. Налаштую поки собі, зніму номінали ємностей і індуктивностей в ДПФ і ПВЧ, складу повну документацію і розпродам залишки плат. Ціна буде демократична. Поки нема часу займатись ним.

Бажаю Вам успіхів в налаштуванні приймача! Якщо будете продавати плати, то я перший в черзі) Пишіть: uw3di5@gmail.com


Підскажіть, антенний вхід 50 ом. ? Чі можно на звичайний телескоп приймати ?

Medvedjo писав: ↑Нед грудня 25, 2022 10:54 pm Підскажіть, антенний вхід 50 ом. ? Чі можно на звичайний телескоп приймати ?



Антенний вхід розраховано на прийом на телескопічну антену. На вході резонансний ПВЧ, налаштований на діапазони з розкладеною антеною.

Ось що вийшло.Приймач працює нормально, зараз на єтапі підлаштування. Роблю наскоками - нема багато часу. Пізніше замовлю електроліти СМД 470мкФх10В і заміню. ДПФ вийшов на айс, згасання в полосі біля 13дБ, але приймає станції норм. Борюсь з возбудом по НЧ, від дисплея іде фон, який підриває на возбуд каскади НЧ. Конденсаторами і дроселями задавив майже в нуль. Ще хочу трохи добавити підсилення, але іде підрив на возбуд. Треба думати. Бо без нього неправильно працює АРУ. А так - нічого. Я задоволений. Ввечері надворі гарно чути 40-ку, Європа добре йде. На 20-ці, коли контести, також добре чути. 80м нама кого слухати: станцій багато але всі кацапи. Місцеві станції проходять дуже гучно. Даю фотки.
P.S. Є лишні плати, пишіть в ПП.






Володимир писав: ↑П'ят березня 31, 2023 1:33 pm ДПФ вийшов на айс, згасання в полосі біля 13дБ, але приймає станції норм.


А де схема ДПФ? Судячи з печатки там Т-образні двоконтурні? Якщо так то дуже великі номінали індуктивностей. У результаті ДПФ мають вузьку смугу та треба ставити підстроювальні конденсатори і проводити налаштування з допомогою NWT. Але тримерів я не бачу. Тому ДПФ не налаштований через відхилення значення від номіналу. Якщо все так то його треба перерахувати та зробити більш широкосмуговим.
PS де купували СМД-дросселі?

Налаштовував за допомогою NWT, схему даю. підстроювальні конденсатори ставив тільки на момент настройки, потім випаював, міряв його ємність і ставив в плату вже кераміку. На схемі номінали такі, які спаяно в плату, підстроювальні конденсатори без номіналу. Дроселі десь брав в інтернеті. MURATA, СМД 1210. Пробував мотати на кільцях 7х4х2.5 1000НМ - без змін.


Володимир писав: ↑П'ят березня 31, 2023 1:33 pmОсь що вийшло.


Гарно вийшло.

Володимир писав: ↑П'ят березня 31, 2023 1:33 pm ДПФ вийшов на айс, згасання в полосі біля 13дБ, але приймає станції норм.


Це дуже багато. У мене було близько 3дБ  с дiодами КД409. Доступнi 1N4148 працуют теж.
На гугл диску є скрини та файли симуляції. Збіг гарний.
https://drive.google.com/drive/folders/ ... sp=sharing
Я використовую кільця 20ВЧ К4х2,5х1,5 так як колись мені їх насипали не багато. Зручно тим, що можна витками отримувати необхідну індуктивність та використовувати без екранування.

Ще восени я написав нову програму у якій вже немає МСР4725.
Використовую ШІМ виходи атмеги та RC фiльтр потiм для управлiння. Також вхiдний пiдсилювач буде з варикапом, а перекриття планую 1.5-30 МГц. Нове меню зроблено, контроль батареї, оперативна пiдстройка варикапа. Без дефiцитних деталей щоб все було.
Корпус є, деталi теж но не все поки можу робити не маючи iнструментiв якi мав дома.
