ГСС "дешево та сердито"

[UR5FFR]

Коли ти вже книжки почнеш читати? Я ж тобі давав. Де резистор з бази на землю? Як ти стабілізацію робочої точки будеш робити якщо в тебе на емітерному резисторі 0,012*10=120мВ? Шоб нормальна була стабілізація то там треба 0,5, а краще десь 1в мати.
В колектор дросель - резистор там зайвий. Ти ж не НЧ підсилюєш


[UR5VCP]

дросель хз, на схемі "класики" там резистор. На землю щас перерахую також..
Дросель не дасть лишніх спотворень?

[UR5FFR]

З якого бодуна дросель дасть спотворення? Він що - нелінійний в тебе?
Резистор в колекторі зменшує напругу на колекторі та максимальну напругу на виході.

[UR5VCP]

та от хз... з якого. Поставив на 500мкГн, потом ставив на колечку, на нч (до 1мгц) спотворення, пилка а не сінус, з підвищенням частоти амплітуда падає. Якось воно ну вобще не так робить. Ток колектора 17ма, живлення 9в, в ємітері 18 Ом.

Дросель ДП-0,1 здоровий з ссср, нема в мене під рук4ами іншого зараз ((
на нагрузку 120 Ом класний синус 1В рмс, на частоті 10мгц вже 0,5, на частоті 20мгц вже стрілка стоїть на 0
Прибор ВК7-3 з ламповим детектором, він там до 50мгц начебто міряє.


PS: завелося ніби, все регулюється, навіть забагато підсилення, але на ВЧ воно саме то. Міряю вже не вольтметрами а адшкою, вона ж в порт все виводить красиво. (хоча і вольтметр не бреше).

Вистачить 1В на 125 Ом навантаженні для розкачки кт610 або 606? Я вже нічого не соображаю ((


[UR5VCP]

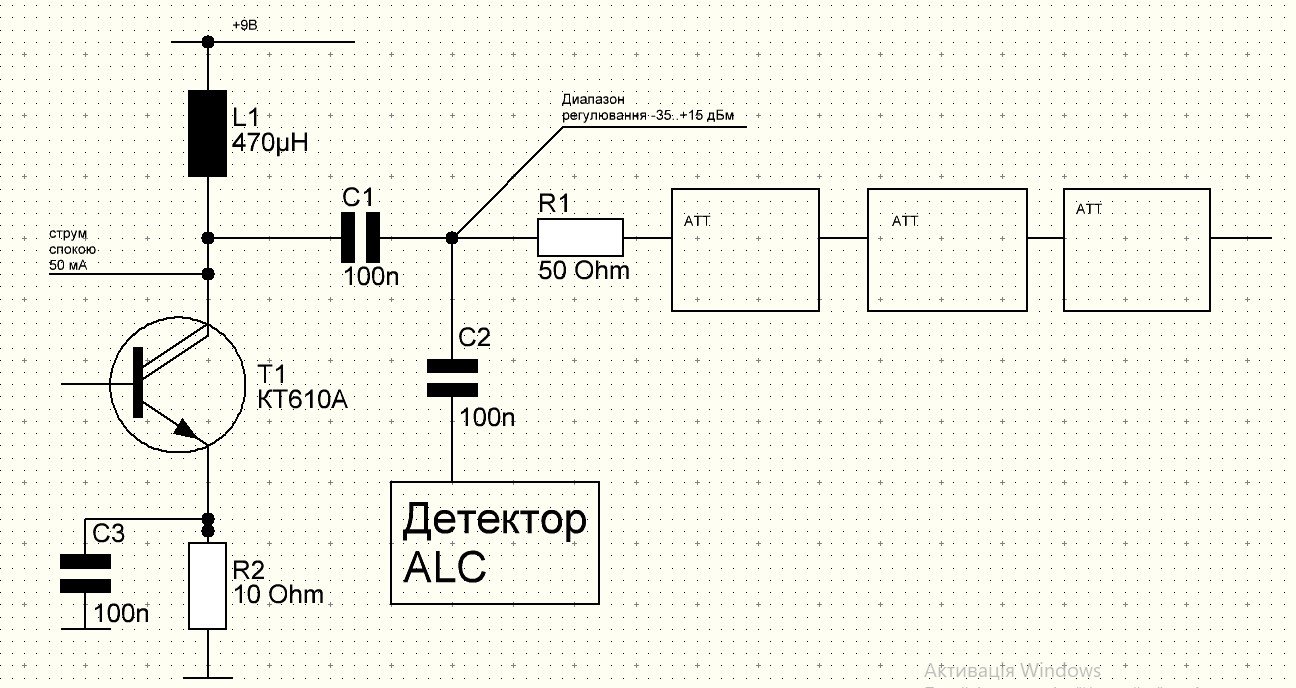

все завелося, шпаргалка для себе самого:

 на даний момент адшка в детекторі збира кучу хлама та наводок, тому мінімально що я можу стабільно зробити це діапазон на картинці. Заекраную - будем бачити. Але не заекраную пока не зроблю АТТ. А тут мисля, 3 по -20 чи 3 по -30. Чи комбіновано... аби не проповзало...


[UR5VCP]

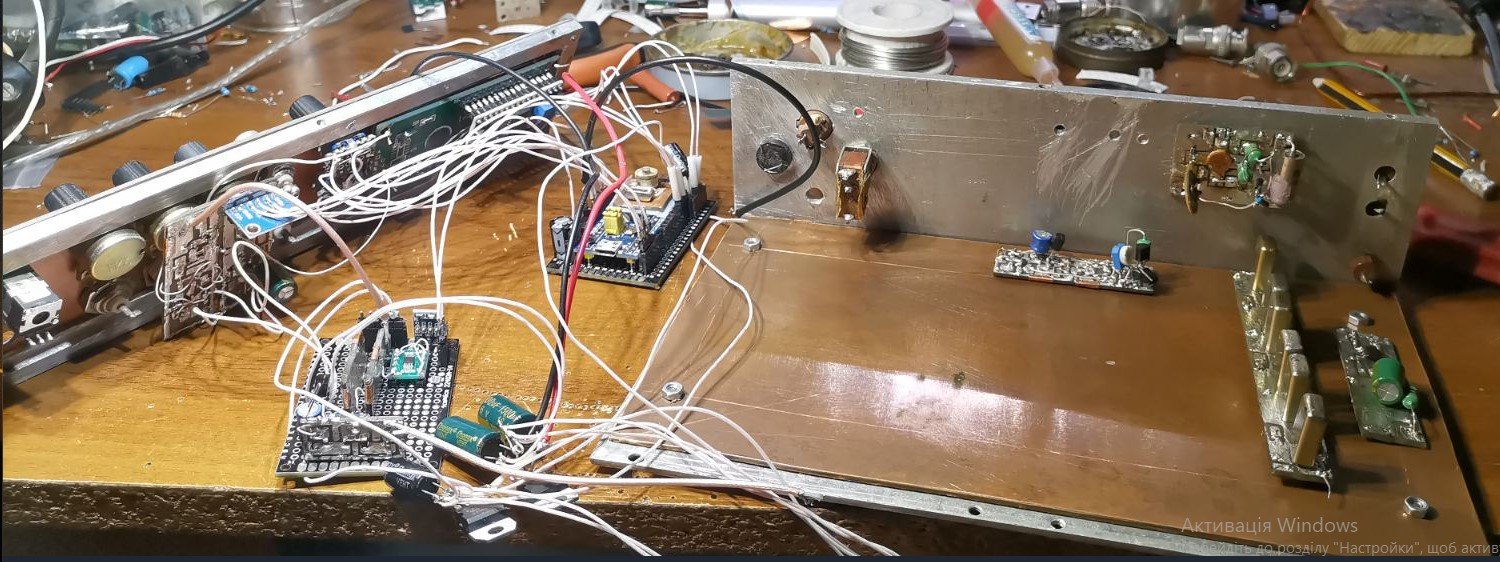

Починаю грати в "тетріс", тобто компонувати все до купи, вирішив трошки фоток підкинути

 Загально саме шасі (тут не вистача ще платок генераторів НЧ, плати з АДшкою для мілівольтметра, та плати формувача-генератора для частотоміра (з можливістю втикнути резонатор для перевірки). То ще в процесі буде.

 плата з АДшкою для регулятора рівня вихода, плата 3 по -30 дб АТТ, (дроселів багато бо на кожен вивод обмотки реле, може не треба але як воно є, то чому б і да?), і плата з польовичками та преддрайвером, саме та, що контролюється контролером і тримає рівень сигналу.

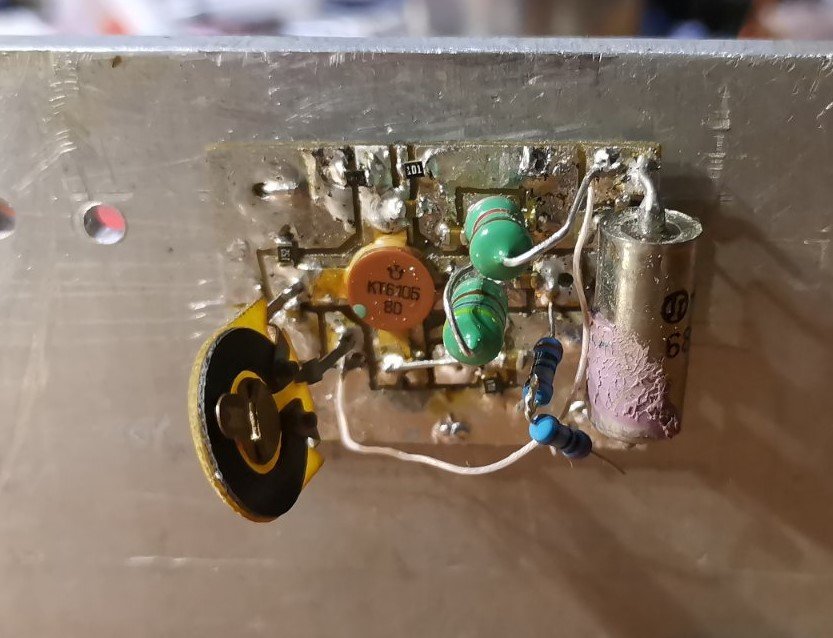

 Вихідний каскад на кт610Б ну тут нема чого добавити. Каскад як каскад. Підстроєчник випаяю, то ток покоя виставляв.






 плата генератора та міксера:
1 стаб на 3,3 для сішки
2 опора 26МГц для сішки
3 не повірите, сішка )
4 дві плати фнч після сішки, зріз на 170мгц в одної, та на 120 в другої
5 міксер са612
6 вихідний фнч зріз 70МГц
7 емітерний повторювач після 612, 9018
8 стаб живлення для 612, 8В


 Контролер STM32F103C8 або "синя пігулка", відпаяв одного конденсатора з тих що від кварца на землю, поставив крутилку. Для точного підгона частоти генератора (в нас же частотомір тут живе)

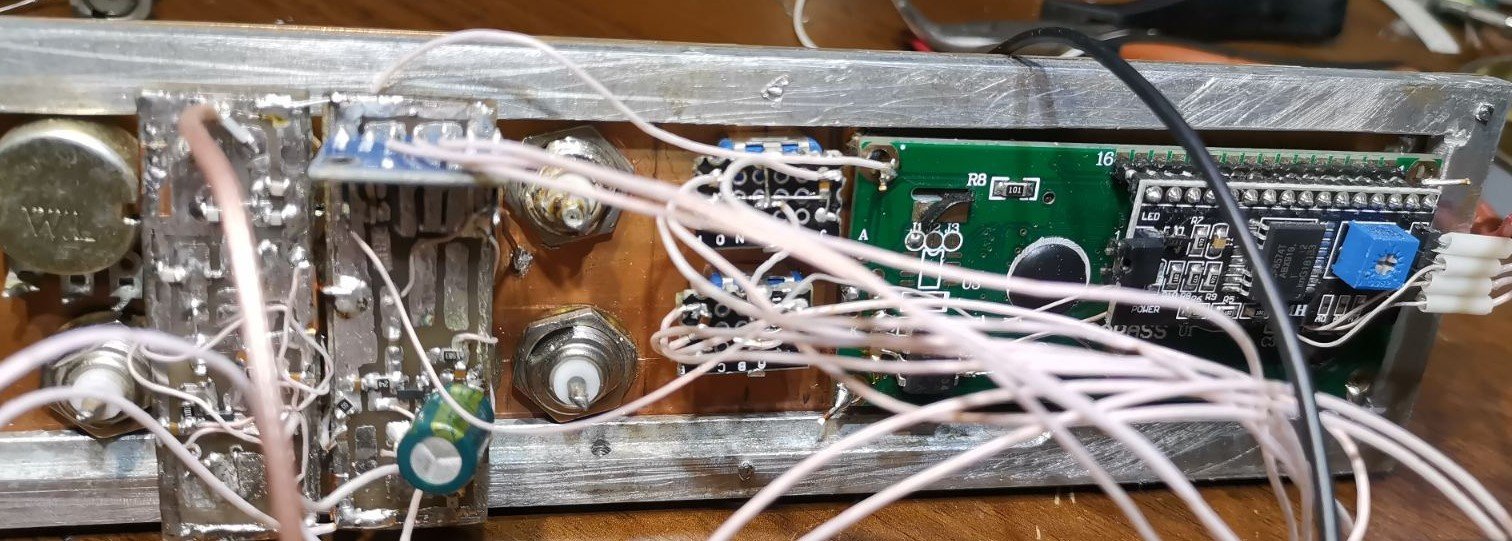

дупка передньої панелі )
плата регулятора третього каналі сішки, там фнч до 120 МГц, толку віднього.... сішка ж меандр генерить, але поставив, і каскад на польовичку для регулятора рівня, не калібрований. Просто генератор.
поруч плата з таким же польовичком та генератором синуса на АД9833, до 9МГц класний таки собі синус. Регулюється також резистором на панелі. Не калібрований. Просто собі генератор. Ну і два енкодери та дисплей.

Ніби основне показав, далі ф процесі вже буду показувати.



[UR5FFR]

Схему малюй в изиеда. Буде схема - можна буде печатку розвести. Так шоб усе на одній платі.

[UR5VCP]

Схему малюй в изиеда. Буде схема - можна буде печатку розвести. Так шоб усе на одній платі.



По вечорах потрошки малюватиму, проц вказувати як проц чи як девборд? чи взагалі я блоками намалюю, а там вже стосовно печаток то не до мене ))


[UR5FFR]

Пошукай - для блупилза там є девборд десь. Блоками не треба - малюй повну схему, як збирав

[UT8AS]

to: UR5VCP

...не забути кожну секцію АТТ "обшити" жестю, як у коробочку...
