Ну це вже залежить від можливостей синтезатору.

Займався фронтендом. Переробив печатку. Майже пуста плата вийшла.Також зробив змішувач на 74HC4053. Так, це не феншуй транзистори/діоди, але на один трансформатор менше. Та й мікросхема дешева і не дефіцитна. СхемаАутентичний філіпс XXO бо купувався ще років 15 тому і не у китайців
Усі три ключа з'єднані паралельно. Живлення 5в, бо якщо його підняти хоча б до 7в - не хватає амплітуди від SI5351. Треба ставити трансформатор чи інвертор, а це ускладнює схему. Підсилення менше на 0,9дб. Тому що досить великий опір ключів.

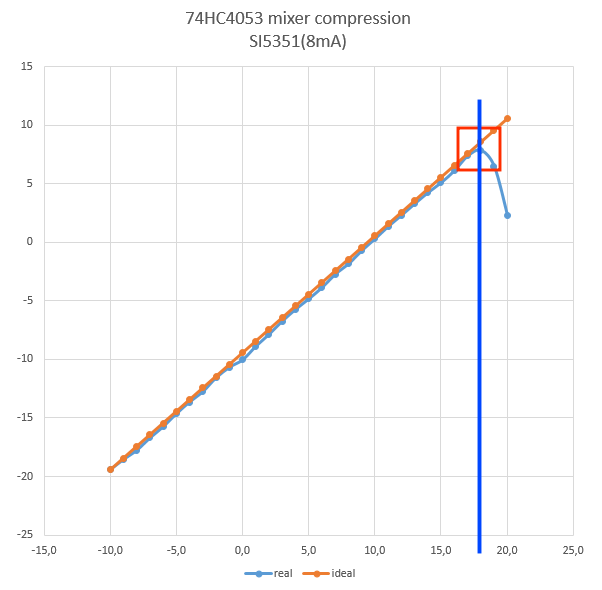

Далі виміряв точку компресії по рівню 1дб - вона становить +18dBm.P1db на 7dB краще ніж у діодного змішувача (+11dBm). IP3 у 4053 більший на ту ж саму величину та становить IP3=18+13=+31dBm. Тепер перерахуємо це у динамічний діапазон. Коефіцієнт підсилення впав на 1дб тому MDS буде на 1дб більший і дорівнює -122dBm

DR3 = (IP3 - MDS)*2/3 = (31 - (-122))*2/3 = 102dB

Тобто динамічний діапазон збільшився аж на 4дб


UR5FFR писав: ↑П'ят квітня 11, 2025 2:49 pm Також зробив змішувач на 74HC4053.








В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала






Ut5lр писав: ↑П'ят квітня 11, 2025 3:16 pm



В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала












- як увімкнено. як у Андрія?
- а 74АС4053 пробували?





Ut5lp писав: ↑П'ят квітня 11, 2025 3:16 pm

UR5FFR писав: ↑П'ят квітня 11, 2025 2:49 pm Також зробив змішувач на 74HC4053.


В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала


Не перевіряв. Буде час - поміряю.

UR5VFT писав: ↑П'ят квітня 11, 2025 4:42 pm - а 74АС4053 пробували?

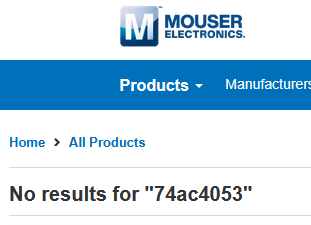

Так її не існує.

UR5VFT писав: ↑П'ят квітня 11, 2025 4:42 pm

Ut5lр писав: ↑П'ят квітня 11, 2025 3:16 pm

=0.95em- як увімкнено. як у Андрія?

- а 74АС4053 пробували?










Так,тільки два ключі паралельно.
А 74АС4053 ії не має...Можливо існує 74НСТ4053,але не попадалась.



 - точно переплутав. я думав про SN74AHC4066. але пам'ятаю що опір ключів у неї в 2 рази менше ніж у 4053 ..  старіємо. 73!


Ut5lp писав: ↑П'ят квітня 11, 2025 3:16 pm В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала



Перевірив. Довелося збільшити R3 до 560ом, інакше був завал. Нижче втрати при збільшенні частоти відносно 80м. Гетеродин завжди "зверху"

80м - 0дб
40м - 0дб
20м - 0,8дб
15м - 1,3дб
10м - 2,6дб

Думаю що 3дб - це не принципово, бо ПВЧ це легко компенсує.


UR5FFR  писав: ↑П'ят квітня 11, 2025 7:03 pm

Так іще ж на ТХ це вже помітно...
На діодах рівніше виходить.

Ut5lp писав: ↑П'ят квітня 11, 2025 7:19 pm Так іще ж на ТХ це вже помітно...
На діодах рівніше виходить.



На діодах теж є спад на 28. Ще раз усе переміряв. Ось така таблиця вийшла - усі втрати відносно 80мСпад невеликий і його досить нескладно компенсувати у драйвері підсилювача потужності використовуючи частотнозалежні ланцюги зворотного зв'язку наприклад
