Простий транзисторний трансивер Бджілка (BeeJT TRX)

[UR5FFR]

Ну це вже залежить від можливостей синтезатору.

[UR5FFR]

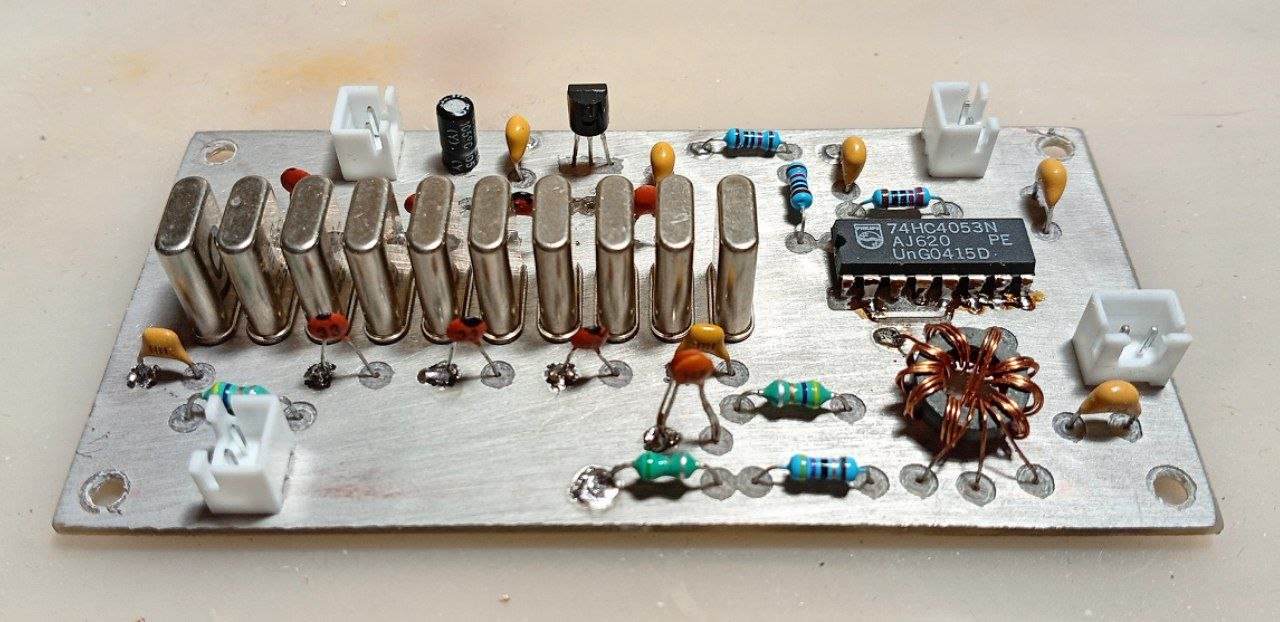

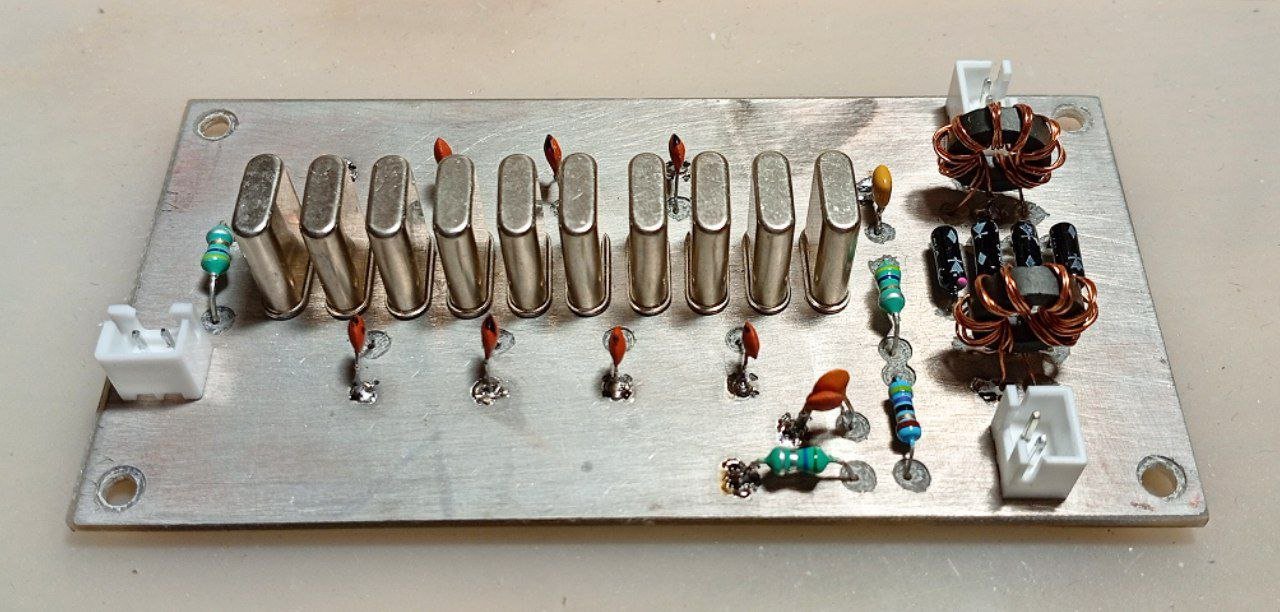

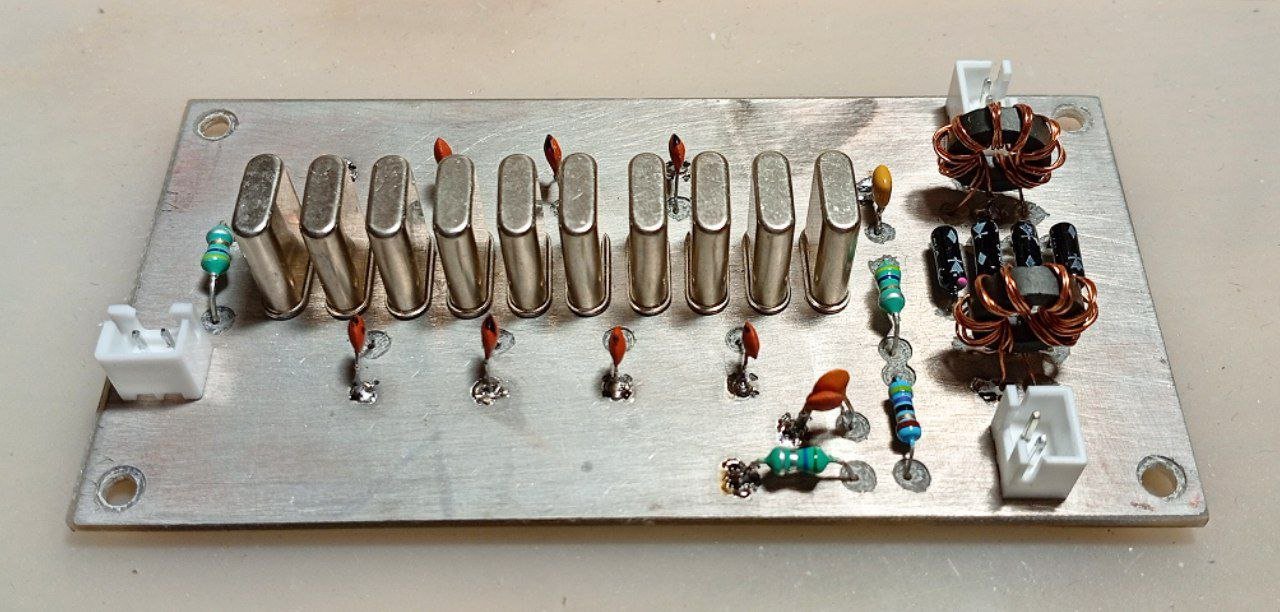

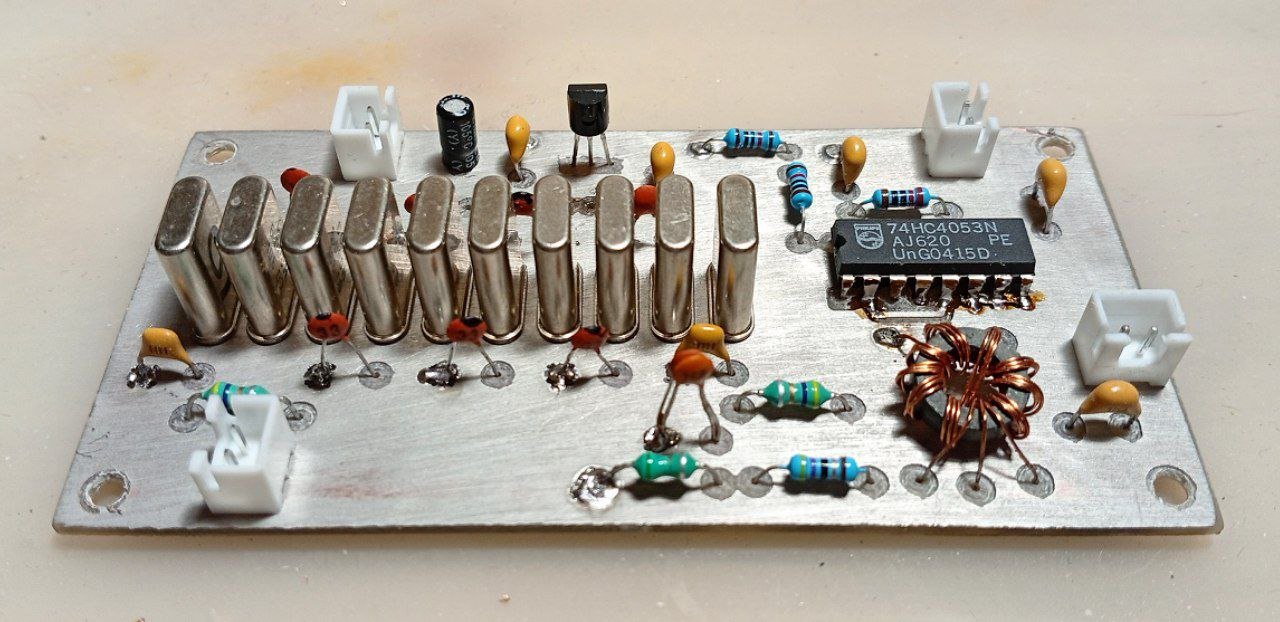

Займався фронтендом. Переробив печатку. Майже пуста плата вийшла.

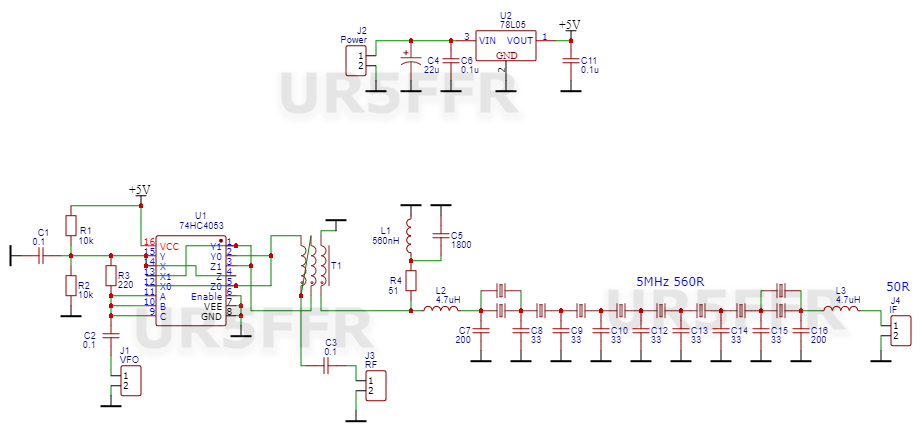

Також зробив змішувач на 74HC4053. Так, це не феншуй транзистори/діоди, але на один трансформатор менше. Та й мікросхема дешева і не дефіцитна. Схема

Аутентичний філіпс XXO бо купувався ще років 15 тому і не у китайців
Усі три ключа з'єднані паралельно. Живлення 5в, бо якщо його підняти хоча б до 7в - не хватає амплітуди від SI5351. Треба ставити трансформатор чи інвертор, а це ускладнює схему. Підсилення менше на 0,9дб. Тому що досить великий опір ключів.
Далі виміряв точку компресії по рівню 1дб - вона становить +18dBm.


P1db на 7dB краще ніж у діодного змішувача (+11dBm). IP3 у 4053 більший на ту ж саму величину та становить IP3=18+13=+31dBm. Тепер перерахуємо це у динамічний діапазон. Коефіцієнт підсилення впав на 1дб тому MDS буде на 1дб більший і дорівнює -122dBm

DR3 = (IP3 - MDS)*2/3 = (31 - (-122))*2/3 = 102dB

Тобто динамічний діапазон збільшився аж на 4дб


[Ut5lp]

Також зробив змішувач на 74HC4053.








В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала






[UR5VFT]



В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала












- як увімкнено. як у Андрія?
- а 74АС4053 пробували?





[UR5FFR]

Також зробив змішувач на 74HC4053.


В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала


Не перевіряв. Буде час - поміряю.

- а 74АС4053 пробували?


Так її не існує.


[Ut5lp]

=0.95em- як увімкнено. як у Андрія?

- а 74АС4053 пробували?










Так,тільки два ключі паралельно.
А 74АС4053 ії не має...Можливо існує 74НСТ4053,але не попадалась.



[UR5VFT]

 - точно переплутав. я думав про SN74AHC4066. але пам'ятаю що опір ключів у неї в 2 рази менше ніж у 4053 ..  старіємо. 73!


[UR5FFR]

В мене на ній на 28 МГц помітно зменьшувався коефіцієнт передачі.І не один раз.Перевірте,як у Вас.
Доводив живлення до 10В. тепленька,але працювала



Перевірив. Довелося збільшити R3 до 560ом, інакше був завал. Нижче втрати при збільшенні частоти відносно 80м. Гетеродин завжди "зверху"

80м - 0дб
40м - 0дб
20м - 0,8дб
15м - 1,3дб
10м - 2,6дб

Думаю що 3дб - це не принципово, бо ПВЧ це легко компенсує.


[Ut5lp]

Так іще ж на ТХ це вже помітно...
На діодах рівніше виходить.

[UR5FFR]

Так іще ж на ТХ це вже помітно...
На діодах рівніше виходить.



На діодах теж є спад на 28. Ще раз усе переміряв. Ось така таблиця вийшла - усі втрати відносно 80м


Спад невеликий і його досить нескладно компенсувати у драйвері підсилювача потужності використовуючи частотнозалежні ланцюги зворотного зв'язку наприклад
