Re: Германій? Германій!
Додано: Сер вересня 18, 2024 8:57 am
UR5FFR
Набридло мені ломати моск цим питанням тому зроблю зовсім просто - кожна плата буде мати два входи живлення - Vrx та Vtx. Як воно буде перемикатися - це кожний сам доробить. Кому синтезом до вподоби, кому й тумблером нормально
Re: Германій? Германій!
Додано: Сер вересня 18, 2024 2:59 pm
UR5FFR
Трохи переробив диплексер. Менше котушок, менше витків
Re: Германій? Германій!
Додано: Сер вересня 18, 2024 9:52 pm
UR5FFR
Плата фронтенду 140мм*75мм
Re: Германій? Германій!
Додано: Чет вересня 19, 2024 9:22 am
Maksym
UR5FFR писав: ↑Пон вересня 16, 2024 6:18 am
Трохи за вибір ПЧ та першого фільтру. Я планую ставити ПФ2П-286 на 23МГц зі смугою 20кГц. Це такий досить здоровенний КФ з воєнки. Як виявилось їх можна придбати досить не дорого (
посилання). Ще один варіант - поставити ФП2П4-436 - смуга 15кГц - цього буде досить для АМ та ЧМ. Перша ПЧ при цьому буде 10,7МГцПФ2П-286.jpg
Також якщо є NWT то можна зібрати КФ самостійно - у цьому нема нічого складного. У
трансивері Altair DSP я саме так і зробив -збудував QER на 8 кварцах на частоту 24.573MHz та смугою 10кГц. Опір такого КФ вийшов 150ом. Це дозволяє прибрати ланцюг узгодження між КФ та ППЧ перерахував останній на опір 150ом
Якщо комусь цього буде замало то ще є шлях справжнього самурая
А саме ставити фільтр на 35+МГц. Наприклад ФП2П1-457-34.785М-45В, ФП2П-2-1, ФП2П-3-1 або ФП2П-4-1 та отримати повний апконвершин у діапазоні 1-30МГц. В ППЧ ставимо ГТ313
Хтось поділиться таким фільтром? Бо там вже нема) Їх чотири було, два купили і два в подарунок віддали, і їх нема(
Re: Германій? Германій!
Додано: Чет вересня 19, 2024 10:31 am
Ut5lp
Меня терзают смутные сомненья(с),стосовно дросселей в діплексерах,особливо другої ПЧ.
Це ж магнітна антенна.У кожного,на столі не один ІБЖ.При налаштуваннях плати,весь чайна хайтек полізе у тракт.
Може використати СМДшні індуктивності,у яких арматура зроблена для мінімізаці' зовнішнього поля.
Re: Германій? Германій!
Додано: Чет вересня 19, 2024 10:35 am
oldPsyho
Ut5lp писав: ↑Чет вересня 19, 2024 10:31 am
Меня терзают смутные сомненья(с),стосовно дросселей в діплексерах,особливо другої ПЧ.
Це ж магнітна антенна.У кожного,на столі не один ІБЖ.При налаштуваннях плати,весь чайна хайтек полізе у тракт.
Може використати СМДшні індуктивності,у яких арматура зроблена для мінімізаці' зовнішнього поля.
Та навряд... Тоді можна й гантельки поставити, якщо буде ловити всякий непотріб.
Re: Германій? Германій!
Додано: Чет вересня 19, 2024 3:44 pm
Ut5lp
Maksym писав: ↑Чет вересня 19, 2024 9:22 am
UR5FFR писав: ↑Пон вересня 16, 2024 6:18 am
=0.95emХтось поділиться таким фільтром? Бо там вже нема) Їх чотири було, два купили і два в подарунок віддали, і їх нема(
Ось вам
https://ur8lv.com/activity/1460110407/page_1
Або на цьому ж сайті є ціла купа на 10.7 15 кілогерцових.
Re: Германій? Германій!
Додано: Чет вересня 19, 2024 4:35 pm
UR5FFR
Maksym писав: ↑Чет вересня 19, 2024 9:22 am
Хтось поділиться таким фільтром? Бо там вже нема) Їх чотири було, два купили і два в подарунок віддали, і їх нема(
У мене є декілька фільтрів на 23МГц. Дам тим хто буде збирати. Але можна ставити на 10,7 фільтри - їх купити зовсім не поблема і коштуюсьб вони зовсім дешево
Ut5lp писав: ↑Чет вересня 19, 2024 10:31 am
Меня терзают смутные сомненья(с),стосовно дросселей в діплексерах,особливо другої ПЧ.
Це ж магнітна антенна.У кожного,на столі не один ІБЖ.При налаштуваннях плати,весь чайна хайтек полізе у тракт.
Може використати СМДшні індуктивності,у яких арматура зроблена для мінімізаці' зовнішнього поля.
По факту нічого нікуди не лізе. Я на дроселях збирав безліч усілякого. І ДПФ теж до речі. Корпус треба екранувати і все буде ок.
Як варіант - СБ12. Якщо є. Або на кільцях 400НН
Re: Германій? Германій!
Додано: Чет вересня 19, 2024 9:14 pm
oldPsyho
UR5FFR писав: ↑Чет вересня 19, 2024 4:35 pm
Maksym писав: ↑Чет вересня 19, 2024 9:22 am
Хтось поділиться таким фільтром? Бо там вже нема) Їх чотири було, два купили і два в подарунок віддали, і їх нема(
У мене є декілька фільтрів на 23МГц. Дам тим хто буде збирати. Але можна ставити на 10,7 фільтри - їх купити зовсім не поблема і коштуюсьб вони зовсім дешево
Ut5lp писав: ↑Чет вересня 19, 2024 10:31 am
Меня терзают смутные сомненья(с),стосовно дросселей в діплексерах,особливо другої ПЧ.
Це ж магнітна антенна.У кожного,на столі не один ІБЖ.При налаштуваннях плати,весь чайна хайтек полізе у тракт.
Може використати СМДшні індуктивності,у яких арматура зроблена для мінімізаці' зовнішнього поля.
По факту нічого нікуди не лізе. Я на дроселях збирав безліч усілякого. І ДПФ теж до речі. Корпус треба екранувати і все буде ок.
Як варіант - СБ12. Якщо є. Або на кільцях 400НН
Я вже поділився))
Ось варіант ПЧ-ЧМ.
P.S. по підрахункам L1-L2 по 12 витків на кілечку 2000НН К10х7 і паралельно по конденсатору в 1н і підстроювальний 5-25пф
Re: Германій? Германій!
Додано: П'ят вересня 20, 2024 7:44 am
UR5FFR
1. Колектор Т4 висить у повітрі - немає нагрузки та живлення
2. АРУ в тракті ЧМ не потрібно. В ідеалі на вході детектора повинні бути прямокутні імпульси, тому підсилення максимальне щоб аж обмежувало сигнал
3. Підстроювальний 5-25пф паралельно з 1нф нічого не дасть - його що крути, що не крути він нічого не буде налаштовувати
4. R8R9 зайві
5. Якщо перед Т3 поставити емітерний повторювач то L2C9 можна викинути а базу повторювача через ємність підключити до колектора Т2, бо він не буде шунтувати контур

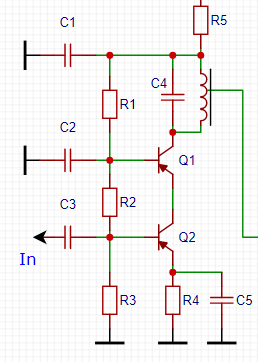

І ще зауваження. Не столь принципове але. Зазвичай коли роблять каскод то об'єднують ланцюги зміщення баз. Ось дивись - R1R2R3
- Screenshot_2024_09_20-1.png (15.17 Кіб) Переглянуто 219 разів
Так по перше менше деталей, та по друге напруга на базі "верхнього" транзистора завжди вища ніж на базі "нижнього". Бо інакше "верхній" буде закрит та каскод працювати не буде геть зовсім
