Будуємо ламповий супер

[UR5FFR]

Тема не "заглохла" - потрохи коли є світло працюємо. Наступна версія схеми

Трохи змінився підхід до балансування першого змішувача. Уточнено деякі номінали.
Змінено топологію вхідних фільтрів для більшого придушення дзеркального каналу. Про це написав велику статтю з розглядом різноманітних схем високоомних фільтрів  та зробив у єкселі калькулятор для їх розрахунку.

Стосовно мікрофонного підсилювача. Вхід змішувача високоомний. Можна використовувати BA3308 (один канал) у стандартній конфігурації.
Можна зробити на півпровідниках, наприклад ось так

Якщо треба зовсім по "феншую" то можна й на лампах

mic amp tube.png (34.36 Кіб) Переглянуто 4760 разів

6Н23П міняється на 6Н24П без зміни схеми та номіналів. Можна й 6Н1П/6Н3П застосувати але треба змінити номінали резисторів в катода та аноді.
На виході підсилювачів максимальна амплітуда не перевищує 0,5-0,7в. Тобто 1-1,4в пік/пік.


[oldPsyho]

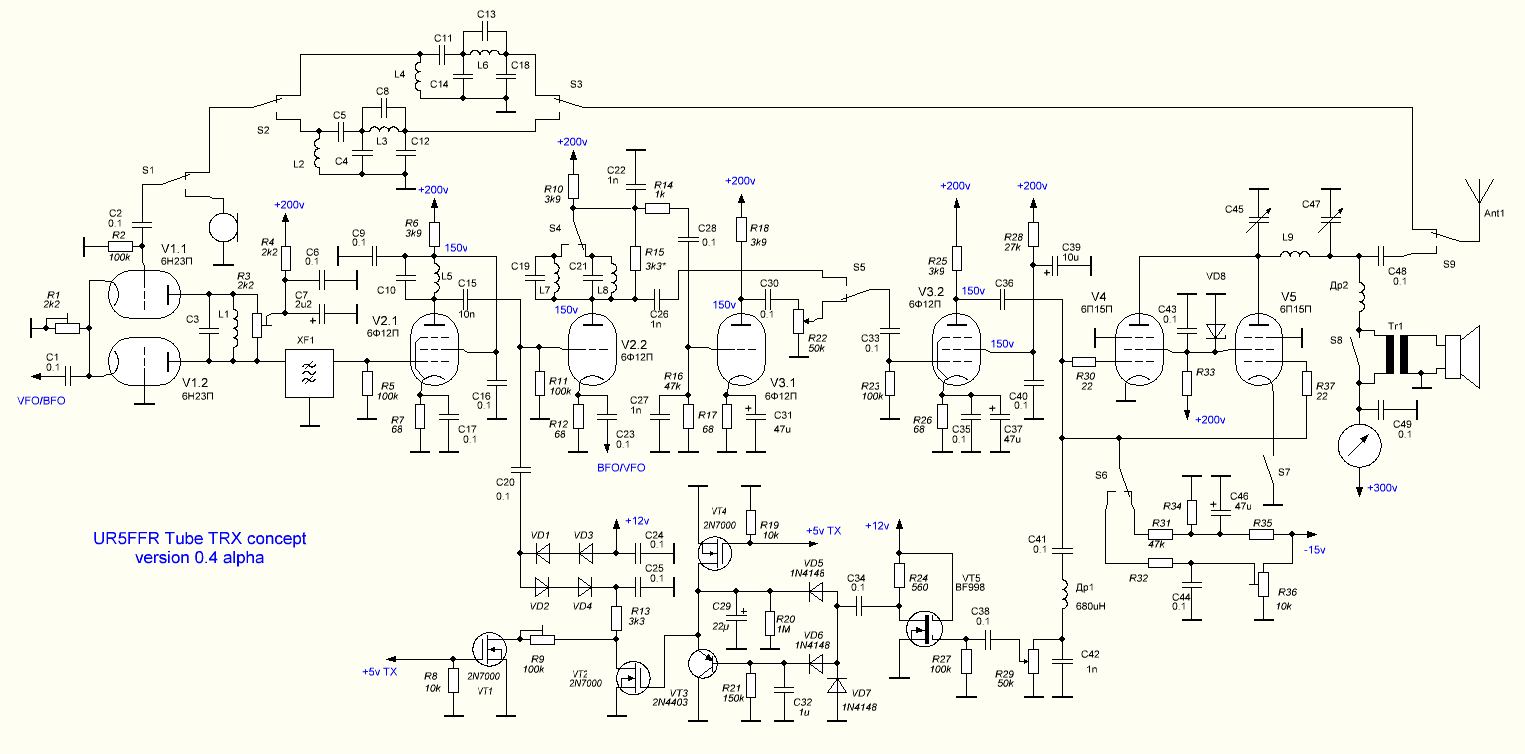

Тема не "заглохла" - потрохи коли є світло працюємо. Наступна версія схемиvalve_trx_v04.png
Трохи змінився підхід до балансування першого змішувача. Уточнено деякі номінали.
Змінено топологію вхідних фільтрів для більшого придушення дзеркального каналу. Про це написав велику статтю з розглядом різноманітних схем високоомних фільтрів  та зробив у єкселі калькулятор для їх розрахунку.

Стосовно мікрофонного підсилювача. Вхід змішувача високоомний. Можна використовувати BA3308 (один канал) у стандартній конфігурації.
Можна зробити на півпровідниках, наприклад ось такmic amp fet.pngЯкщо треба зовсім по "феншую" то можна й на лампах :)mic amp tube.png6Н23П міняється на 6Н24П без зміни схеми та номіналів. Можна й 6Н1П/6Н3П застосувати але треба змінити номінали резисторів в катода та аноді.
На виході підсилювачів максимальна амплітуда не перевищує 0,5-0,7в. Тобто 1-1,4в пік/пік.




Перечитав тему, незрозуміле узгодження QER КФ.
Щодо мікрофонного підсилювача... Чи є варіанти на біполярних транзисторах чи мікросхемі?


[UR5FFR]

Перечитав тему, незрозуміле узгодження QER КФ.
Щодо мікрофонного підсилювача... Чи є варіанти на біполярних транзисторах чи мікросхемі?



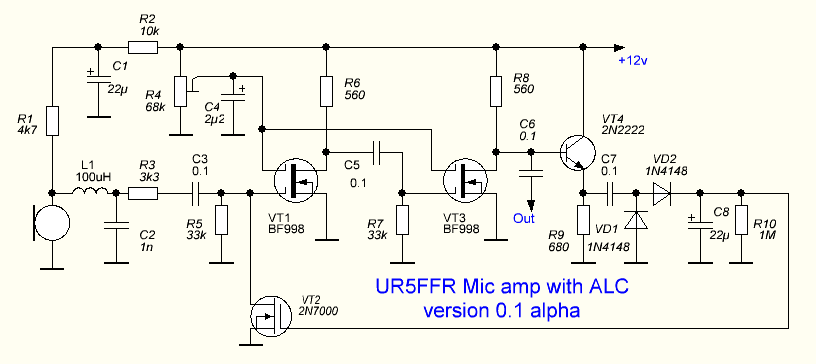

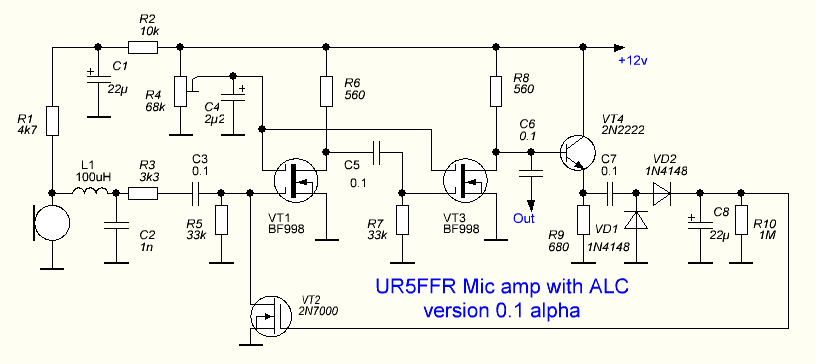

Узгодження КФ пізніше намалюю. Мікрофонний підсилювач можна на BA3308 зібрати наприклад ось так

BA3308 mic preamp with ALC.png (39.51 Кіб) Переглянуто 4652 разів



[UR5VFT]

Чому б не поставити дві 6П15П ? до 20вт можна буде зняти.
 - простіше застосувати одну 6п3с. ті ж 20 вт
- та ще одна ідея. застосувати в блоці живлення перероблений блок АТХ, в унч бачив і чув перешкод немає.а як на вч. хтось пробував?


[oldPsyho]

Чому б не поставити дві 6П15П ? до 20вт можна буде зняти.
 - простіше застосувати одну 6п3с. ті ж 20 вт
- та ще одна ідея. застосувати в блоці живлення перероблений блок АТХ, в унч бачив і чув перешкод немає.а як на вч. хтось пробував?




У схемі і так стоїть дві 6П15П. А вище вже була відповідь на рахунок потужнішої лампи, коли я питав за ГУ-29.


[UR5VFT]

у кого немає 6ф12 можуть застосувати 6ж53п і 6с3п .але у мене ефективне ару на тріоді не вийшло.

[UR5VFT]

і ще. якщо застосовувати транзистори. то напевно є сенс другі змішувачі зробити за гібридною схемою.
- http://dpnwritings.nfshost.com/ej/hybrid_mixer/

[oldPsyho]

у кого немає 6ф12 можуть застосувати 6ж53п і 6с3п .але у мене ефективне ару на тріоді не вийшло.



А не 6Ж52П та 6Н23П ?


[UR5VFT]

А не 6Ж52П та 6Н23П ?
 -ні сторінка 36 і ще ток накала 6п3с - 0.9 ам. а дві 6п15п 1.8 ам..

[UR5FFR]

у кого немає 6ф12 можуть застосувати 6ж53п і 6с3п .але у мене ефективне ару на тріоді не вийшло.

6Ф12П не є якоюсь дуже дефіцитною лампою - аудіофілами вона не використовується

ток накала 6п3с - 0.9 ам. а дві 6п15п 1.8 ам..

Це не так. 6П15П 760ма, дві - 1,5А
6П3С лампа аудіофільська та коштує зараз забагато - дешевше тоді вже 6П45С або ГУ29 ставити. Але це вже не QRP

і ще. якщо застосовувати транзистори. то напевно є сенс другі змішувачі зробити за гібридною схемою.

Так, є така схемотехніка змішувачів коли у катоді стоїть транзистор. 2N7000 має дуже велику ємність затвор-стік. Тут на мій погляд краще будуть родити BF998 або якийсь NPN транзистор. Це трохи не по феншую, але коли почну макетувати то буду такий варіант теж випробувати
