Друзі, буду помаленько викладати схеми трансиверів. Різні, всякі. Принцип пропоную простий:
- ніякого обговорення тут! Обговорювати тільки в інших або нових топіках!
- одне повідомлення - одна схема (ну вже якщо так картинок багато - то відповідно і заголовок повідомлення ч1 ч2 ч3)
- приєднуйтесь!

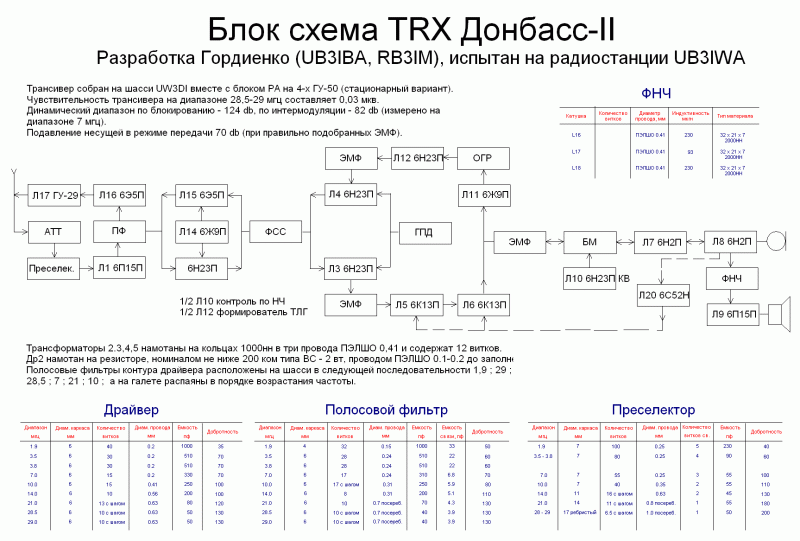

Каталог схем трансиверів.
-
Віталій
- Повідомлень: 7
- З нами з: Сер жовтня 19, 2022 9:23 pm
- Позивний: UR4UBQ
- Has thanked: 1 time
- Been thanked: 1 time
Re: Каталог схем трансиверів.
Трансивер Фогеля Ю.В. Схема 70-х років, автор статті - де я брав схему пише про якісний прийом цього трансивера.
- Вкладення
-
- ФОГЕЛЬ_трансивер.jpg (83.79 Кіб) Переглянуто 35503 разів
-
Ігор Віт.
- Повідомлень: 31
- З нами з: Вів червня 18, 2024 6:44 pm
- Has thanked: 3 times
- Been thanked: 7 times
Re: Каталог схем трансиверів.
Трансівер Чуканова. Журнал Радіо, №10 1973 рік.
Але за 8 років до того був опублікований в чешському журналі трансівер на лампах, який явно слугував основою для трансівера Чуканова:
Але за 8 років до того був опублікований в чешському журналі трансівер на лампах, який явно слугував основою для трансівера Чуканова:
-
UR5FFR
- Повідомлень: 1235
- З нами з: Пон вересня 12, 2022 4:04 pm
- Has thanked: 90 times
- Been thanked: 654 times

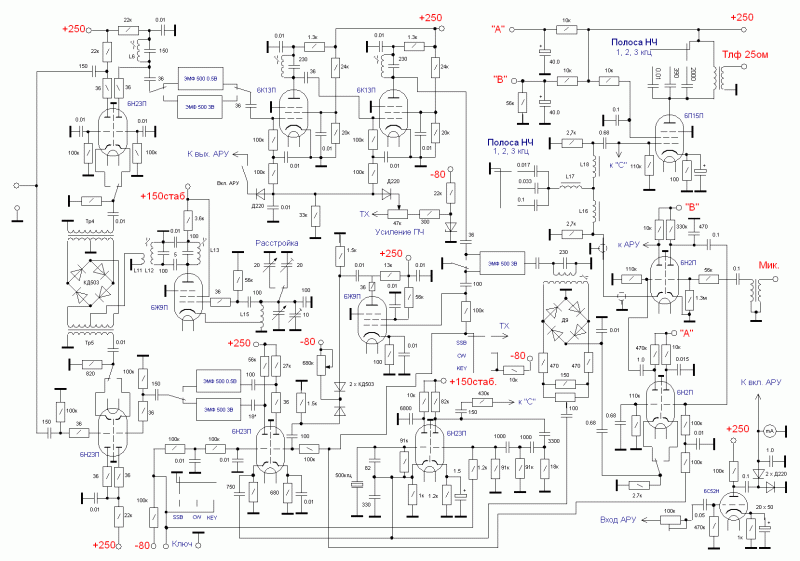

Re: Каталог схем трансиверів.

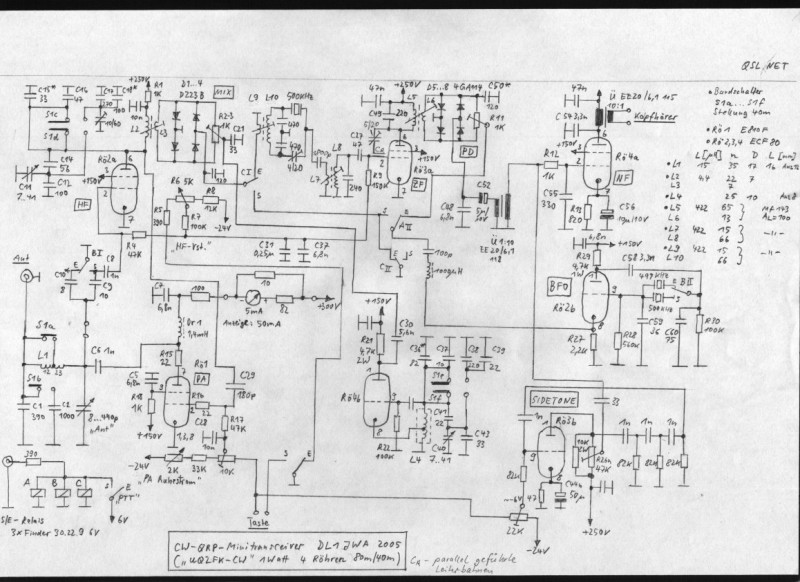

Досить цікава та продумана схема. Звідки вона? Є десь опис на неї?Ігор писав:Чет січня 01, 1970 4:22 amламп транс.JPG
На мій погляд на схемі є помилка - С28 не потрібно з'єднувати з другою сіткою
- Screenshot_2025_10_01-1.png (100.42 Кіб) Переглянуто 8318 разів
