Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 1:26 pm
UR5VCP
я ставив всі типи, 2000, 1000, 600... не помічав особо різниці.
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 1:57 pm
Ut5lp
oldPsyho писав: ↑Нед червня 18, 2023 1:17 pm
Які з них на змішувач та на узгоджувальні трансформатори поставити?
Як що мультиком не дзвоняться то НН і підійдуть любі...8 витків.
Стоп,стоп...уважніше роздивився фото...BF998 не підходять!
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 2:01 pm
oldPsyho
Ut5lp писав: ↑Нед червня 18, 2023 1:57 pm
oldPsyho писав: ↑Нед червня 18, 2023 1:17 pm
Які з них на змішувач та на узгоджувальні трансформатори поставити?
Як що мультиком не дзвоняться то НН і підійдуть любі...8 витків.
Стоп,стоп...уважніше роздивився фото...BF998 не підходять!
а не 12 витків?
P.S. не звоняться. Я їх фум стрічкою обмотав))
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 6:15 pm
UR5FFR
Аналізуючи схему другого варіанту знайшов неприємну проблему - пролаз сигналу другого гетеродина через запертий модулятор у тракт ППЧ. Що з цим робити поки що не зовсім вочевидь - є варіанти. Але проблема це дійсно серйозна.
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 6:20 pm
oldPsyho
UR5FFR писав: ↑Нед червня 18, 2023 6:15 pm
Аналізуючи схему другого варіанту знайшов неприємну проблему - пролаз сигналу другого гетеродина через запертий модулятор у тракт ППЧ. Що з цим робити поки що не зовсім вочевидь - є варіанти. Але проблема це дійсно серйозна.
ну... можна при прийомі відключати BFO на модулятор.
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 6:24 pm
UR5FFR
oldPsyho писав: ↑Нед червня 18, 2023 6:20 pm
UR5FFR писав: ↑Нед червня 18, 2023 6:15 pm
Аналізуючи схему другого варіанту знайшов неприємну проблему - пролаз сигналу другого гетеродина через запертий модулятор у тракт ППЧ. Що з цим робити поки що не зовсім вочевидь - є варіанти. Але проблема це дійсно серйозна.
ну... можна при прийомі відключати BFO на модулятор.
Скоріше за все саме так і зробимо
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 7:26 pm
oldPsyho
Ось такий діплексер, і не треба трасформатора для узгодження.
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед червня 18, 2023 7:37 pm
UR5FFR
oldPsyho писав: ↑Нед червня 18, 2023 7:26 pm
Ось такий діплексер, і не треба трасформатора для узгодження.
Це не діплексер, це якась "пробка" в вас вийшла на частоту ПЧ
Діплексер це не тільки бар'єр для частот відмінних від ПЧ на вході ППЧ, він також забезпечує ПОСТІЙНЕ навантаження для змішувача. Для діодного це принципово, інакше просяде динаміка
Re: Ламповий TRX без комутації гетеродинів
Додано: Пон червня 19, 2023 8:27 am
oldPsyho
UR5FFR писав: ↑Нед червня 18, 2023 7:37 pm
oldPsyho писав: ↑Нед червня 18, 2023 7:26 pm
Ось такий діплексер, і не треба трасформатора для узгодження.
Це не діплексер, це якась "пробка" в вас вийшла на частоту ПЧ
Діплексер це не тільки бар'єр для частот відмінних від ПЧ на вході ППЧ, він також забезпечує ПОСТІЙНЕ навантаження для змішувача. Для діодного це принципово, інакше просяде динаміка
А так?))
Re: Ламповий TRX без комутації гетеродинів
Додано: Пон червня 19, 2023 8:39 am
UR5FFR
oldPsyho писав: ↑Пон червня 19, 2023 8:27 am
А так?))
Теж ні, бо він у вас узгоджений у дуже вузький смузі на ПЧ. А за її межами - ніт.

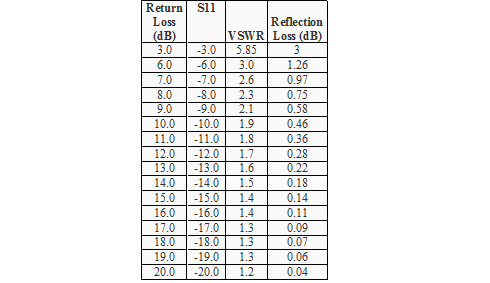

Синій графік відповідає за return loss. Ось таблиця відповідності до КСВ
- radiation-effciency.png (14.94 Кіб) Переглянуто 206 разів
