Ламповий TRX без комутації гетеродинів

[UR5VCP]

я ставив всі типи, 2000, 1000, 600... не помічав особо різниці.

[Ut5lp]

Які з них на змішувач та на узгоджувальні трансформатори поставити?





Як що мультиком не дзвоняться то НН і підійдуть любі...8 витків.
Стоп,стоп...уважніше роздивився фото...BF998 не підходять!





[oldPsyho]

Які з них на змішувач та на узгоджувальні трансформатори поставити?







Як що мультиком не дзвоняться то НН і підійдуть любі...8 витків.
Стоп,стоп...уважніше роздивився фото...BF998 не підходять!








а не 12 витків?

P.S. не звоняться. Я їх фум стрічкою обмотав))


[UR5FFR]

Аналізуючи схему другого варіанту знайшов неприємну проблему - пролаз сигналу другого гетеродина через запертий модулятор у тракт ППЧ. Що з цим робити поки що не зовсім вочевидь - є варіанти. Але проблема це дійсно серйозна.

[oldPsyho]

Аналізуючи схему другого варіанту знайшов неприємну проблему - пролаз сигналу другого гетеродина через запертий модулятор у тракт ППЧ. Що з цим робити поки що не зовсім вочевидь - є варіанти. Але проблема це дійсно серйозна.



ну... можна при прийомі відключати BFO на модулятор.


[UR5FFR]

Аналізуючи схему другого варіанту знайшов неприємну проблему - пролаз сигналу другого гетеродина через запертий модулятор у тракт ППЧ. Що з цим робити поки що не зовсім вочевидь - є варіанти. Але проблема це дійсно серйозна.




ну... можна при прийомі відключати BFO на модулятор.


Скоріше за все саме так і зробимо


[oldPsyho]

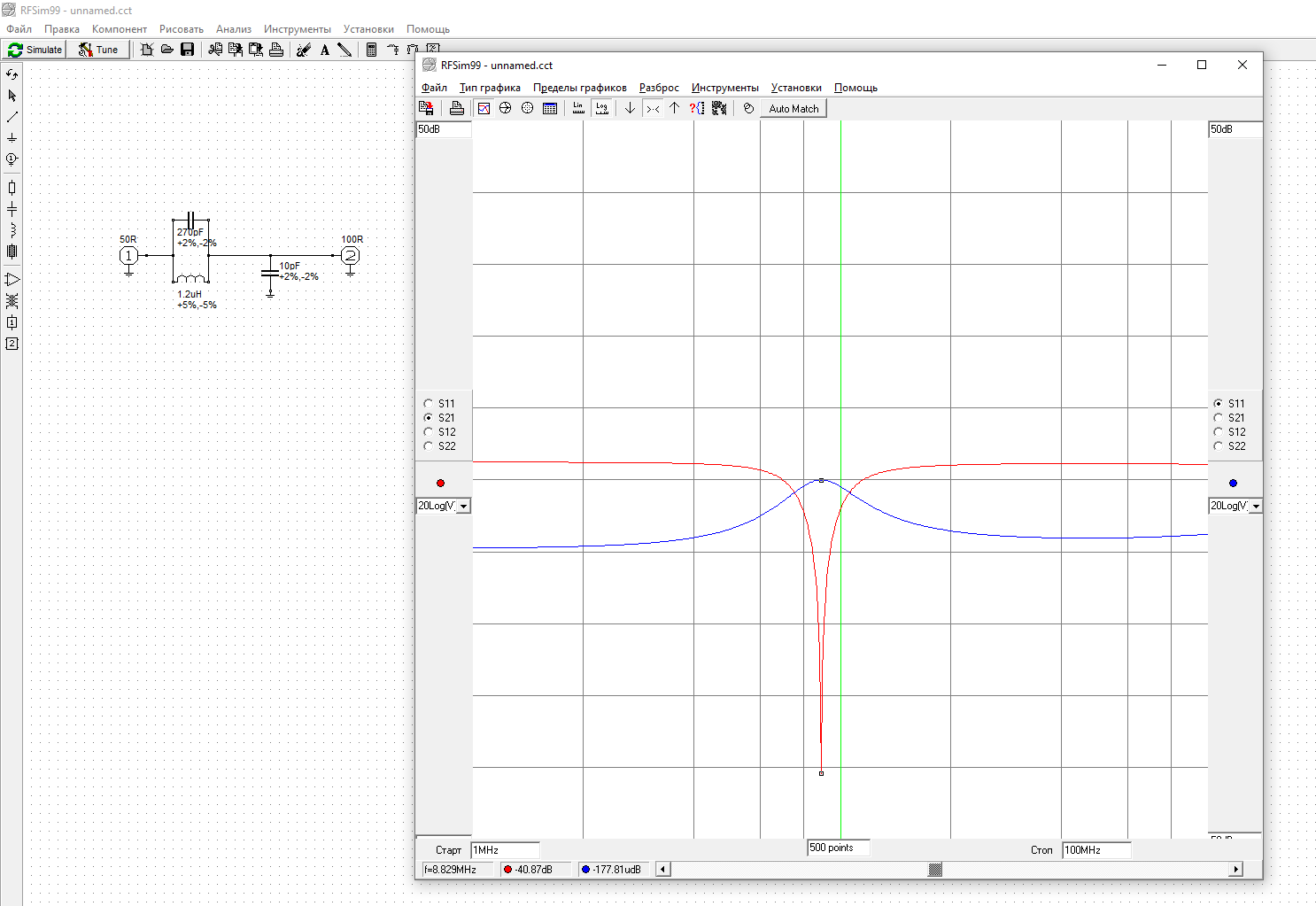

Ось такий діплексер, і не треба трасформатора для узгодження.

[UR5FFR]

Ось такий діплексер, і не треба трасформатора для узгодження.



Це не діплексер, це якась "пробка" в вас вийшла на частоту ПЧ Діплексер це не тільки бар'єр для частот відмінних від ПЧ на вході ППЧ, він також забезпечує ПОСТІЙНЕ навантаження для змішувача. Для діодного це принципово, інакше просяде динаміка

[oldPsyho]

Ось такий діплексер, і не треба трасформатора для узгодження.




Це не діплексер, це якась "пробка" в вас вийшла на частоту ПЧ Діплексер це не тільки бар'єр для частот відмінних від ПЧ на вході ППЧ, він також забезпечує ПОСТІЙНЕ навантаження для змішувача. Для діодного це принципово, інакше просяде динаміка

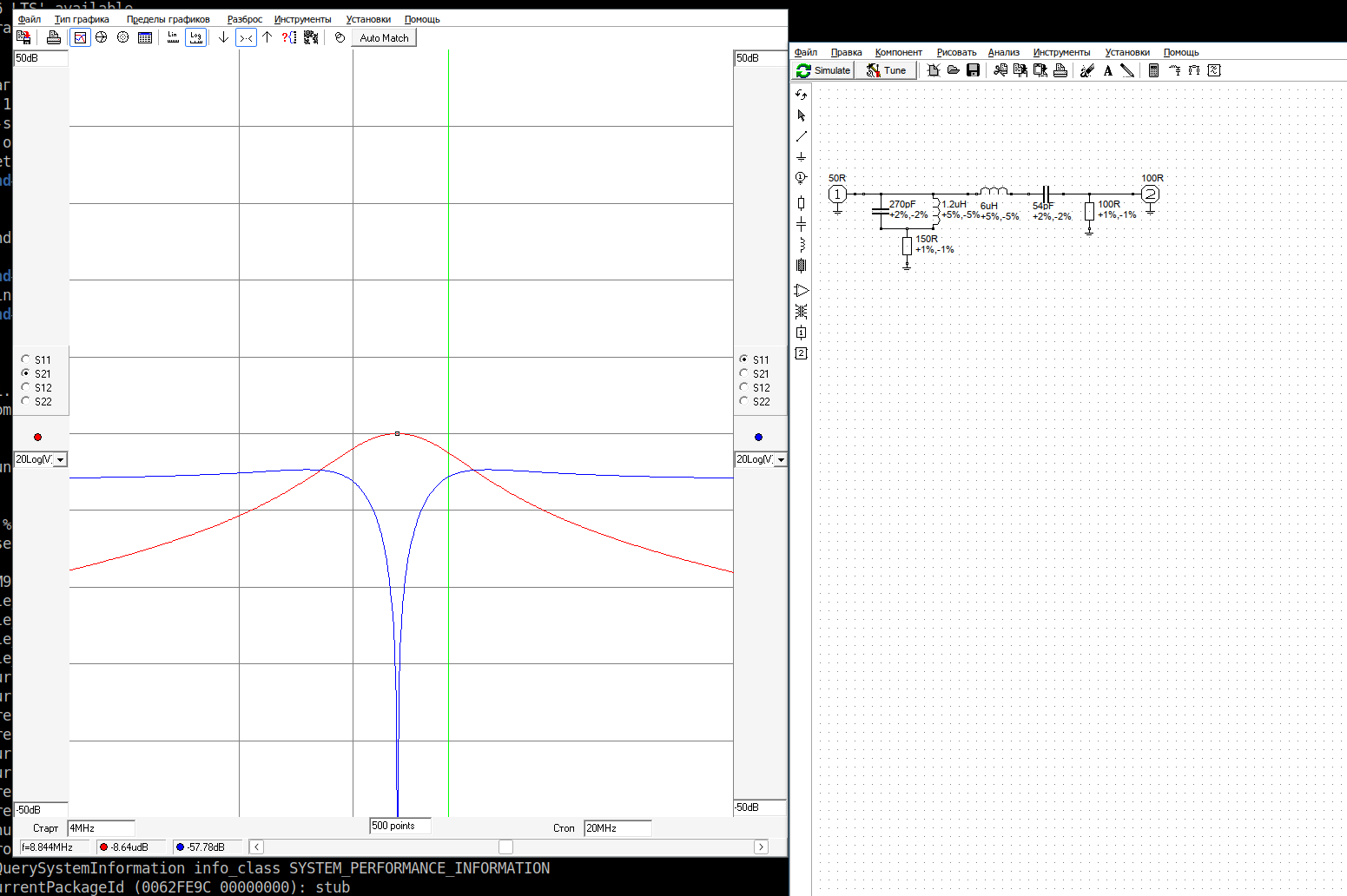

А так?))


[UR5FFR]

А так?))

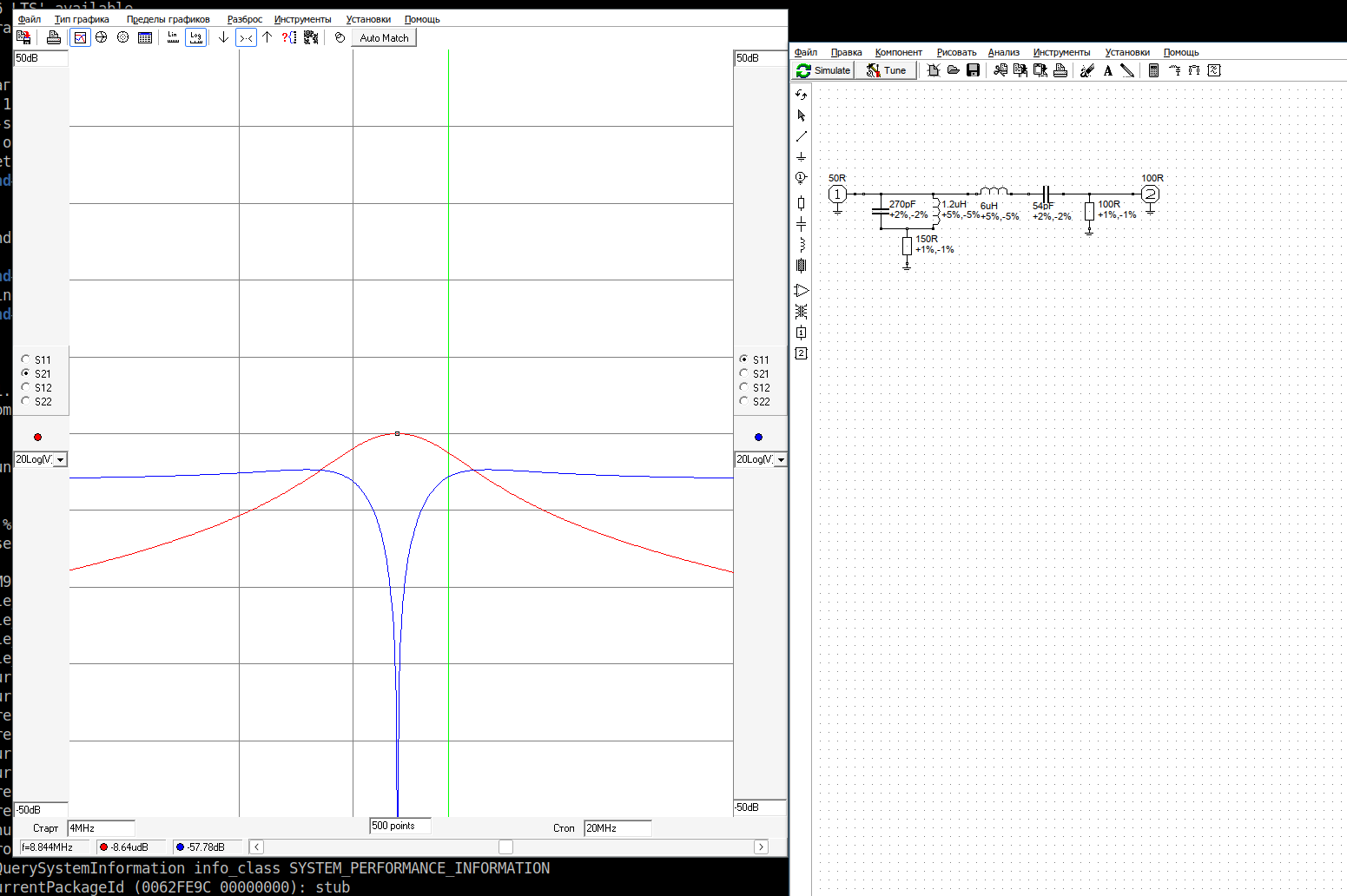

Теж ні, бо він у вас узгоджений у дуже вузький смузі на ПЧ. А за її межами - ніт.
Синій графік відповідає за return loss. Ось таблиця відповідності до КСВ
