Ламповий підсилювач потужності

[oldPsyho]

Прибрав R6, рівень сигналу виріс так, що на ЛБЖ спрацьовує обмеження по струму (0.6А), але форма синуса геть ніяка.




[oldPsyho]

Знайшов ще такий варіант драйверу для двох ГУ-29.
Вхід 50ом.


[UR5FFR]

Вхідний опір буде сильно залежати від бетти нижнього транзистора та струму через нього Rбэ = betta * 0.025 / Ik0
Я нарахував 170мА струм. Бетту не знайшов. Якщо покласти що вона дорівнює 30 то маємо вхідний опір 30*0,025/0,17 = 4ом. Це не похоже на 50ом



[oldPsyho]

Вхідний опір буде сильно залежати від бетти нижнього транзистора та струму через нього Rбэ = betta * 0.025 / Ik0
Я нарахував 170мА струм. Бетту не знайшов. Якщо покласти що вона дорівнює 30 то маємо вхідний опір 30*0,025/0,17 = 4ом. Це не похоже на 50ом

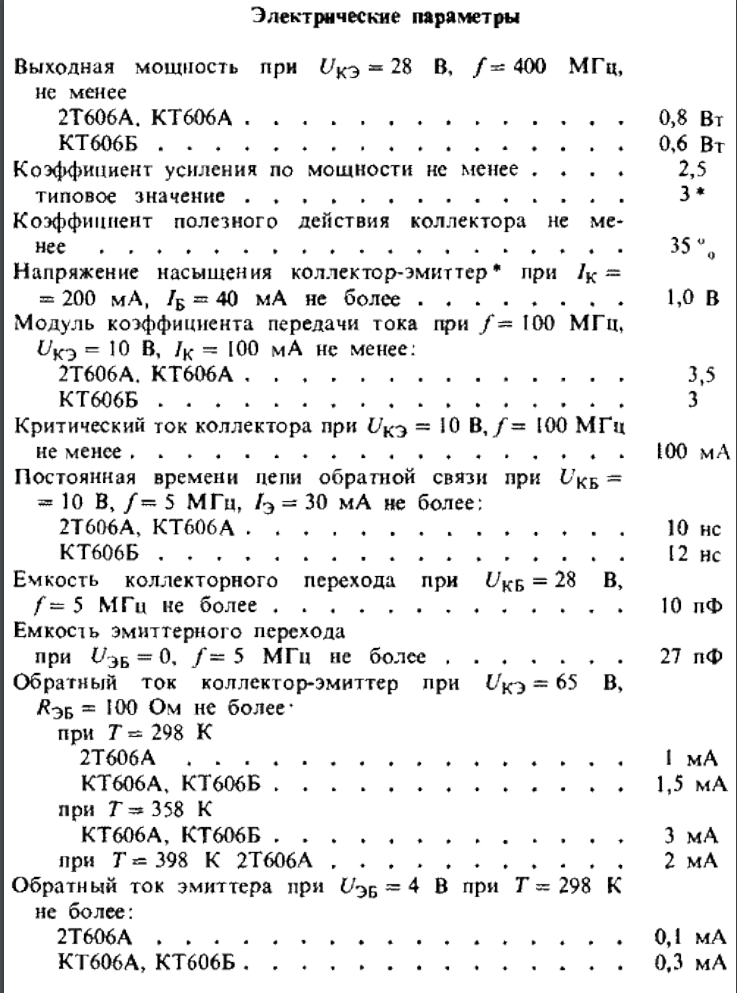

Пишуть що бета 15, в даташиті не знайшов, заміряв бету тестером - 47



[UR5VFT]

Знайшов ще такий варіант драйверу для двох ГУ-29.
Вхід 50ом.





- Ви що збираєтеся цим драйвером прокачати вхідну ємність 60 пік 4х сіток 29х?


[UR5FFR]

Пишуть що бета 15, в даташиті не знайшов, заміряв бету тестером - 47



Згадав, там ще є об'ємний опір бази але його у довідниках не знайти. Пишуть що його можна оцінити приблизно як 10/Pd(вт). Це дасть ще 4-5ом. Теоретично. А так треба вимірювати. Бо інакше ФНЧ на вході тобі всю АЧХ наломає

[oldPsyho]

Знайшов ще такий варіант драйверу для двох ГУ-29.
Вхід 50ом.






- Ви що збираєтеся цим драйвером прокачати вхідну ємність 60 пік 4х сіток 29х?




Загугліть " Усилитель мощности для SDR – 1000 " , там оцей каскод якраз і прокачує пару 29-х

[oldPsyho]

Пишуть що бета 15, в даташиті не знайшов, заміряв бету тестером - 47



Згадав, там ще є об'ємний опір бази але його у довідниках не знайти. Пишуть що його можна оцінити приблизно як 10/Pd(вт). Це дасть ще 4-5ом. Теоретично. А так треба вимірювати. Бо інакше ФНЧ на вході тобі всю АРЧ наломає



Що цікаво, ФНЧ якраз і розрахований на 50 ом, зміна опору зі сторони каскода - геть ломає всю АЧХ


[UR5VFT]

Знайшов ще такий варіант драйверу для двох ГУ-29.
Вхід 50ом.










- Ви що збираєтеся цим драйвером прокачати вхідну ємність 60 пік 4х сіток 29х?








Загугліть " Усилитель мощности для SDR – 1000 " , там оцей каскод якраз і прокачує пару 29-х






при виготовленні підсилювача. на 19-29х я віддаю перевагу такій схемі включення. удачі.




[oldPsyho]

Знайшов ще такий варіант драйверу для двох ГУ-29.
Вхід 50ом.











- Ви що збираєтеся цим драйвером прокачати вхідну ємність 60 пік 4х сіток 29х?









Загугліть " Усилитель мощности для SDR – 1000 " , там оцей каскод якраз і прокачує пару 29-х







при виготовленні підсилювача. на 19-29х я віддаю перевагу такій схемі включення. удачі.






Ага, а качати їх чим?
