Ламповий TRX без комутації гетеродинів

[oldPsyho]

Ver 0.4a )))


[serge_m]

Спробуйте все ж таки скористатися автомассою.
Зробіть копію файла для експеримента. В ній видаліть той земляний полігон який ви руками тягаєте. Натисніть кнопку "автомасса" - на скріні нижче обвів червоним і виставте бажаний зазор між масою і дорожками/п'ятаками в полі обведеному зеленим.


 Не сподобається - поверніться в початковий файл




[oldPsyho]

Жах що коїться))

P.S. Але чогось мені здається, що ота "земля" стала на протилежний бік плати....



[Ігор Віт.]

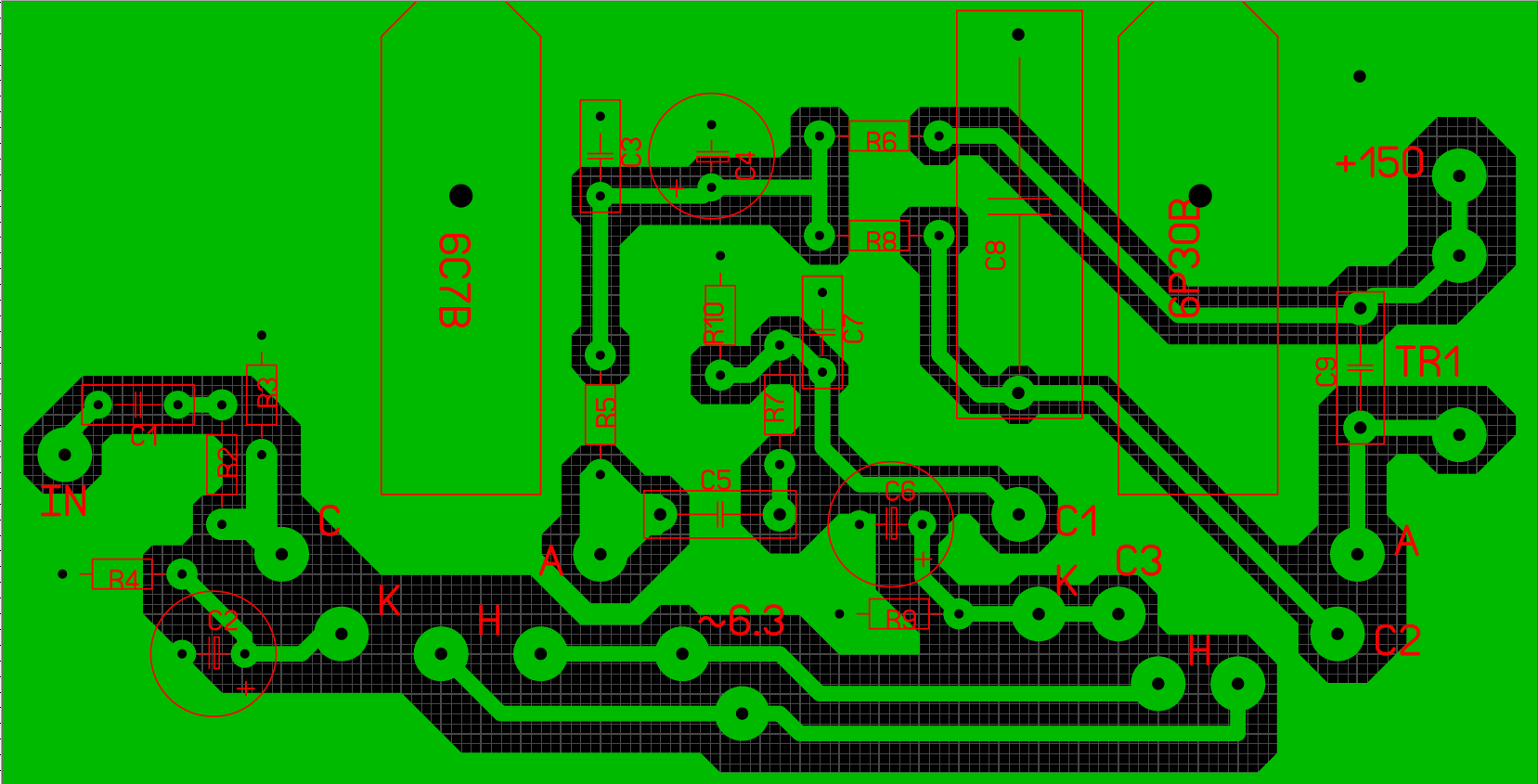

Ver 0.4a )))







Вам, мабуть, і самому сподобався цей варіант?))
Особисто мені подобається.
Єдине... Струм розжарення двох ламп біля 600 мА. Можливо, треба зробити провідники накалу більш широкими?

Ай! пропусив одну річ... в лампових схемах, при живленні накалу змінним струмом дуже рекомендується заземляти один із виводів накалу. Це зведе на нуль фон.





[UR5FFR]

Так набагато краще. Дуже рекомендую тулзу для розрахунків по платам https://saturnpcb.com/saturn-pcb-toolkit

[oldPsyho]

Ver 0.4a )))










Вам, мабуть, і самому сподобався цей варіант?))
Особисто мені подобається.
Єдине... Струм розжарення двох ламп біля 600 мА. Можливо, треба зробити провідники накалу більш широкими?

Ай! пропусив одну річ... в лампових схемах, при живленні накалу змінним струмом дуже рекомендується заземляти один із виводів накалу. Це зведе на нуль фон.









Доріжки 1.5мм шириною, по розрахункам там до 2.5А витримують. Заземлити один з виводів не важко. Але, на багатьох схемах (наприклад лампові магнітофони Дніпро) бачив що паралельно накалу ставлять змінний резистор на 100-470ом і движок садять на землю або на катод вихідної лампи, регулюючи який, прибирали фон.

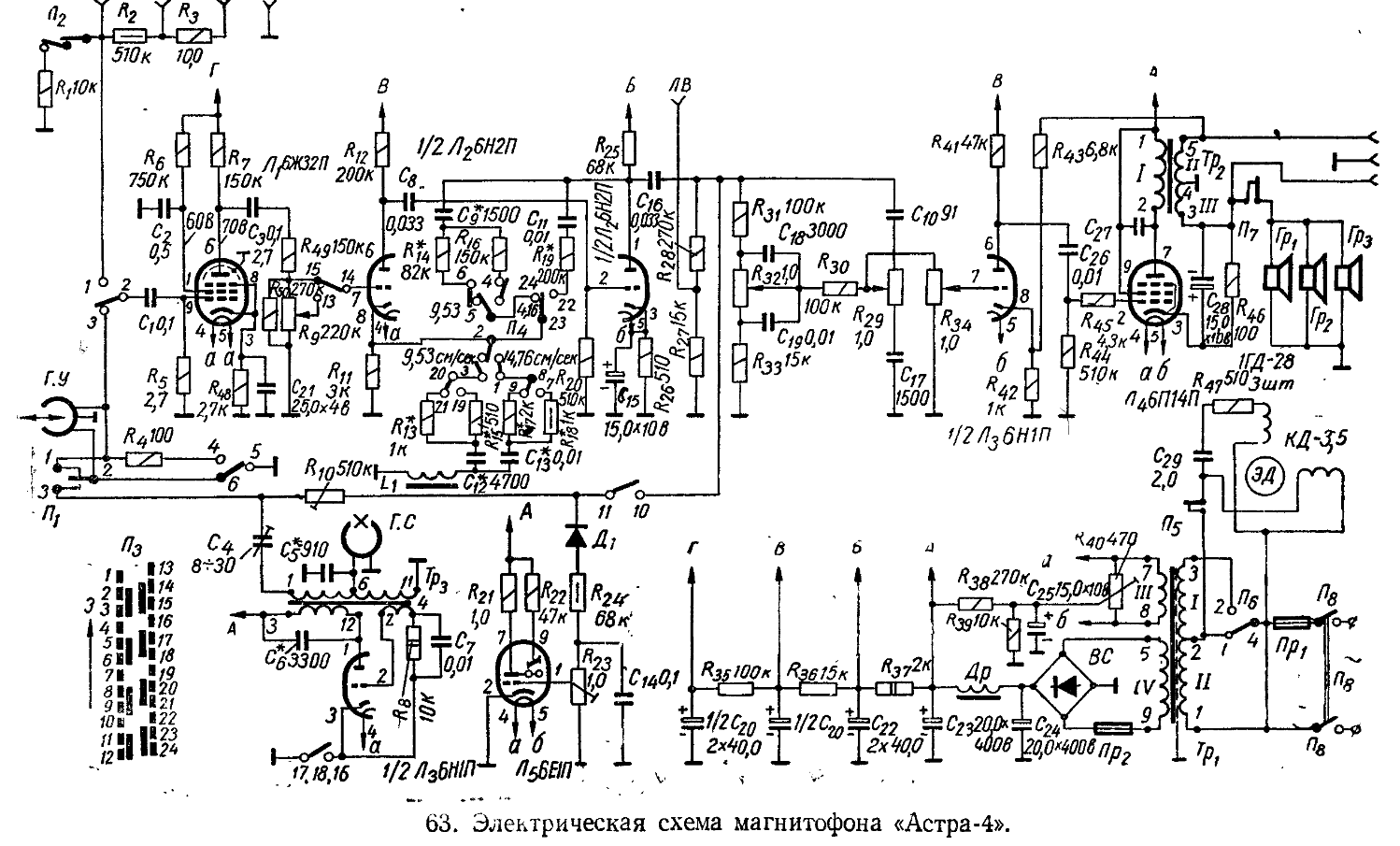

ось наприклад:


[oldPsyho]

Так набагато краще. Дуже рекомендую тулзу для розрахунків по платам https://saturnpcb.com/saturn-pcb-toolkit



Для цих цілей використовую андроід додаток Electrodoc. При тій довжині доріжок на платі, рекомендована ширина доріжок - 0.4мм))


[oldPsyho]

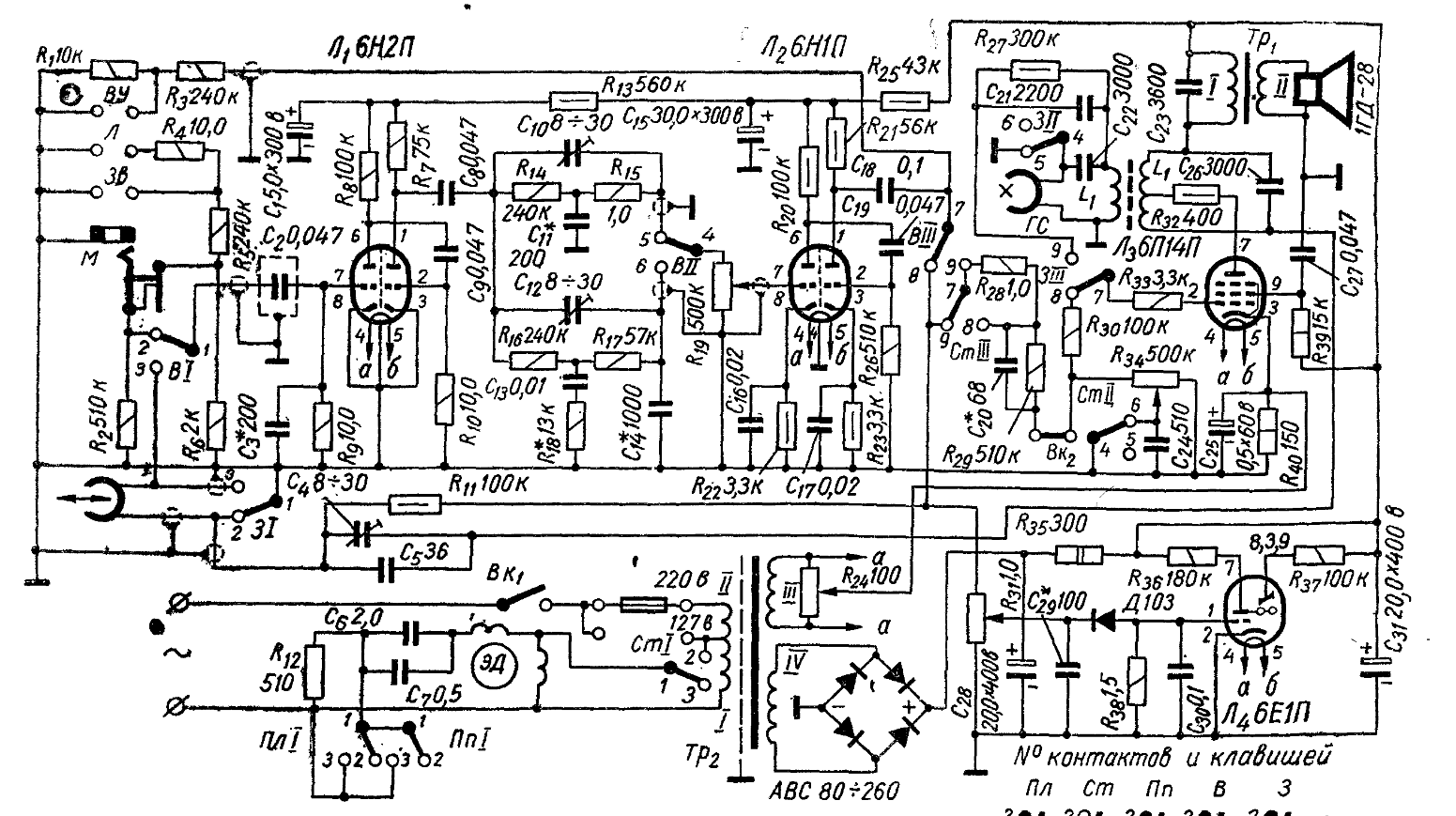

Ось ще цікавий варіант, тут на движок резюка подається 22-27в з дільника.


[serge_m]

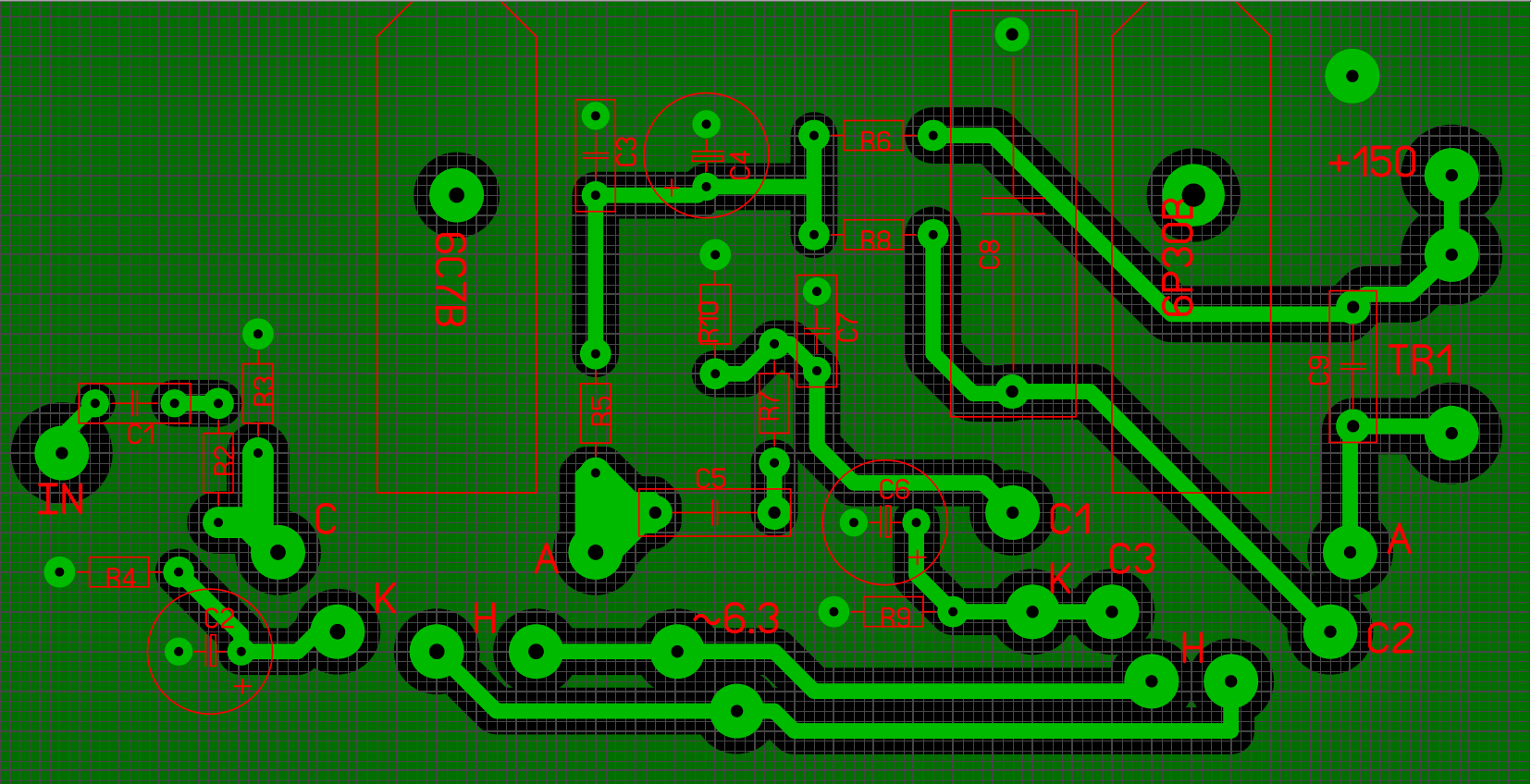

P.S. Але чогось мені здається, що ота "земля" стала на протилежний бік плати....






Ні. Зворотній бік плати синій.

PS. Регулярно замовляю плати в Китаї. Якщо захочете - зможу вашу плату замовити в кількості 5 штук. Але для виробництва плату ще треба причесати.


[oldPsyho]

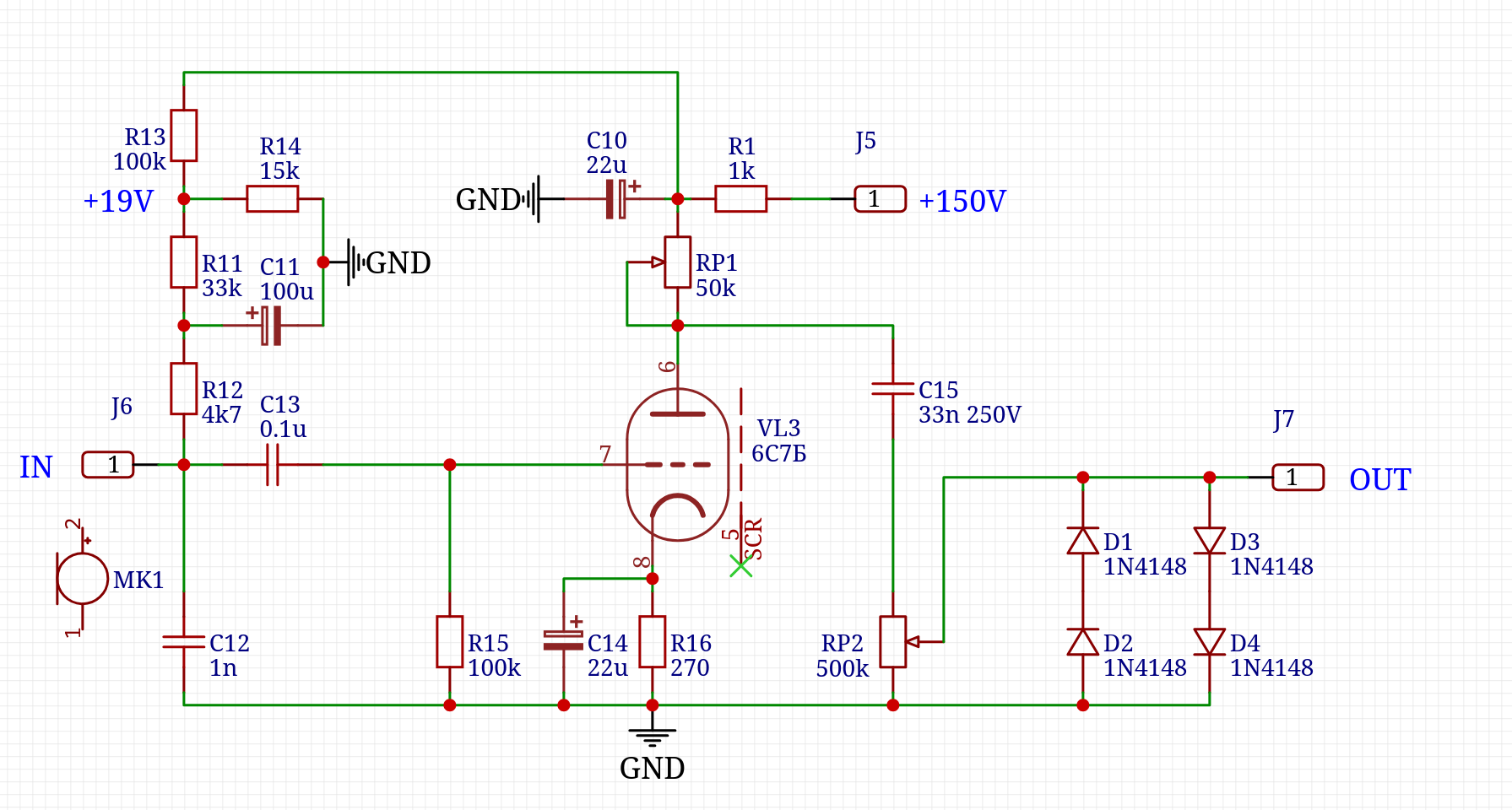

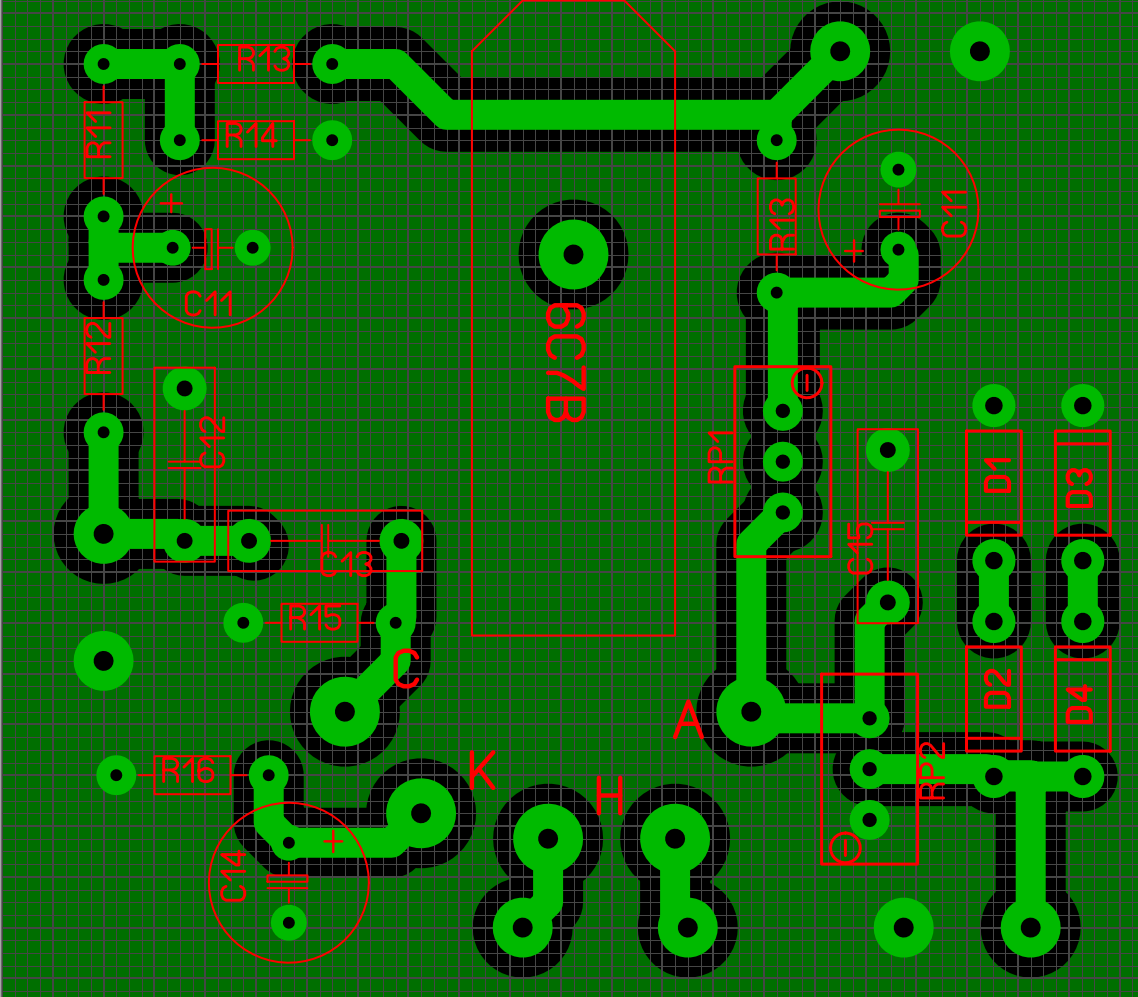

До купи ще й мікрофонний підсилювач. Правда живлення для мікрофону взяв з анодного.
