Re: Ламповий TRX без комутації гетеродинів
Додано: Суб січня 18, 2025 9:35 am
То в 6Н15П.
Сторінка 32 з 33
Re: Ламповий TRX без комутації гетеродинів
Додано: Суб січня 18, 2025 10:02 am
Re: Ламповий TRX без комутації гетеродинів
Додано: Суб січня 18, 2025 10:53 am
Погрався з рівнями сигналу на модулятор, на вхід 0.16 Vpp, BFO - 1Vpp. Резюк R11 - 310ом.
І всеодно якось криво... доведеться напевно перероблювати на 6Н3П
І всеодно якось криво... доведеться напевно перероблювати на 6Н3П
Re: Ламповий TRX без комутації гетеродинів
Додано: Суб січня 18, 2025 11:11 am
гмгм, додав кондюк 0.1мкф з середнього виводу трансформатора на землю і картина сильно помінялась...
P.S. з НЧ гєни - 1Vpp, BFO - 1.2Vpp. R11 - 270R
P.S. з НЧ гєни - 1Vpp, BFO - 1.2Vpp. R11 - 270R
Re: Ламповий TRX без комутації гетеродинів
Додано: Суб січня 18, 2025 11:12 am
А ось при різних рівнях BFO.
Re: Ламповий TRX без комутації гетеродинів
Додано: Суб січня 18, 2025 7:02 pm

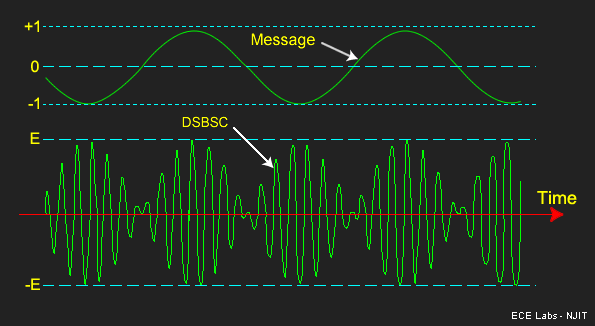

Ніт, DSB сигнал виглядає інакше
- dsbsc_fig2.gif (10.28 Кіб) Переглянуто 840 разів
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед січня 19, 2025 11:43 am
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед січня 19, 2025 1:29 pm
Почнемо с початку - як зроблено трансформатор у аноді? Потрібно мотати на 2000НМ кільці 10-15 витків. Два дріта скруткою. Потім початок однієї обмотки з кінцем другої - це буде середня точка.
Далі - паралельно С16 кераміку 10нф. Замість С15 поставити два електроліти по 22-47мкф послідовно плюсами друг до другу (типу аналог неполярного електролиту). На вихід потрібно підключити ЕМФ бо він працює в режимі послідовного резонансу та має опір приблизно 1кОм. А в тебе модулятор працює без навантаження - це неправильно. ЕМФ настроїти в резонанс - можна окремо - подати з ГСС сигнал у полосі прозорості та підібрати ємність послідовно з ним.
Далі R10 закорочуємо на землю, RR3 у середнє положення щоб на катодах тріодів була однакова напруга. BFO не подаємо. Міряємо струм через падіння напруги на R12. Струм повинен бути 0,2-1мА. Тобто тріоди заперті. Якщо відрізняється то підбираємо R11
Подаємо BFO. Дивимося сигнал осликом 1:10 після С17. Крутимо баланс щоб несуча стала мінімальною. Трохи подаємо НЧ сигнал на вхід. Дивимося що на виході ЕМФ - там повинен бути однополосний сигнал
Далі - паралельно С16 кераміку 10нф. Замість С15 поставити два електроліти по 22-47мкф послідовно плюсами друг до другу (типу аналог неполярного електролиту). На вихід потрібно підключити ЕМФ бо він працює в режимі послідовного резонансу та має опір приблизно 1кОм. А в тебе модулятор працює без навантаження - це неправильно. ЕМФ настроїти в резонанс - можна окремо - подати з ГСС сигнал у полосі прозорості та підібрати ємність послідовно з ним.
Далі R10 закорочуємо на землю, RR3 у середнє положення щоб на катодах тріодів була однакова напруга. BFO не подаємо. Міряємо струм через падіння напруги на R12. Струм повинен бути 0,2-1мА. Тобто тріоди заперті. Якщо відрізняється то підбираємо R11
Подаємо BFO. Дивимося сигнал осликом 1:10 після С17. Крутимо баланс щоб несуча стала мінімальною. Трохи подаємо НЧ сигнал на вхід. Дивимося що на виході ЕМФ - там повинен бути однополосний сигнал
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед січня 19, 2025 2:47 pm
Трансформатор намотаний на кільці К10, проводом мгтф 0.07, 10 витків. Фазировка правильна.UR5FFR писав: ↑Нед січня 19, 2025 1:29 pm Почнемо с початку - як зроблено трансформатор у аноді? Потрібно мотати на 2000НМ кільці 10-15 витків. Два дріта скруткою. Потім початок однієї обмотки з кінцем другої - це буде середня точка.
Далі - паралельно С16 кераміку 10нф. Замість С15 поставити два електроліти по 22-47мкф послідовно плюсами друг до другу (типу аналог неполярного електролиту). На вихід потрібно підключити ЕМФ бо він працює в режимі послідовного резонансу та має опір приблизно 1кОм. А в тебе модулятор працює без навантаження - це неправильно. ЕМФ настроїти в резонанс - можна окремо - подати з ГСС сигнал у полосі прозорості та підібрати ємність послідовно з ним.
Далі R10 закорочуємо на землю, RR3 у середнє положення щоб на катодах тріодів була однакова напруга. BFO не подаємо. Міряємо струм через падіння напруги на R12. Струм повинен бути 0,2-1мА. Тобто тріоди заперті. Якщо відрізняється то підбираємо R11
Подаємо BFO. Дивимося сигнал осликом 1:10 після С17. Крутимо баланс щоб несуча стала мінімальною. Трохи подаємо НЧ сигнал на вхід. Дивимося що на виході ЕМФ - там повинен бути однополосний сигнал
Перевірив весь монтаж, все спаяно вірно. ЄМФ підключений до С17. С15 (кераміка 1мкф) замінив на два 22мкф (+ до +) послідовно.
Резюк R10 закоротив, BFO відключив. RP3 в середньому положені. Ввімкнув міліамперметр послідовно з R12, подав всі напруги. І тут почались дива. Струм почав рости з прогрівом лампи з 1.2ма до 6.5ма. Заміряв напруги на катодах - 20в на першому і 22в на другому, спробував покрутити RP3 - напруги міняються дуже незначно, Замість резистору R11 поставив змінний на 3.3к та постійний на 470 ом, але струм майже не регулюється, тільки в одному з крайнії положень струм стрибає до 10ма. Замінив лампу - єфекту нуль...
Re: Ламповий TRX без комутації гетеродинів
Додано: Нед січня 19, 2025 8:11 pm
...треба (без подачі сигналів) дивитись і міряти осцилком з високим R вхідним (на всіх частотах розгортки, бо схоже на "блуд"), а ще, можливо, шукати місце підпайки елементів до "землі", така практика дуже часто зустрічалась при налагодженні UW3DI-I...oldPsyhо писав:Чет січня 01, 1970 12:53 am І тут почались дива. ...
