Він весь на кремніі!!!


Ut5lp писав: ↑Суб вересня 14, 2024 9:11 am Він весь на кремніі!!!




ну не весь, аж п'ять тразисторів германієвих))

Є схожа схема,під назвою трансивер Фогеля.Але помилкова схема ФСС мандрує від схеми до схеми.
Перше правило ФСС:Зв'язок між контурами має бути протилежним від елементу перелаштування.
Як що крутим КПЕ,то зв'язок має бути або індуктивним,або внутришньоємностним.
Інакше при перелаштуванні виникає значна нерівномірність передачи.

Ut5lp писав: ↑Суб вересня 14, 2024 7:23 am Так,він.тільки в базах був ще один бублик,а в середню точку резестивний поділювач.
струм був,десь 0,5-1 мА  без сигналу гетеродину.
В єміттерах резистори шунтовані 0,1мкф.

Ну це зрозуміло. Щоб було менше трансформаторів в емітерах замість купи ТДЛ можна поставити один трансформатор з середньою точкою

Ut5lp писав: ↑Суб вересня 14, 2024 7:23 am Я б сказав а-ля ДЛ79 на германіі
Там ФСС првильний а в ДІ ніхт!

Не лежить в мене душа до ув3ді. Воно начебто так усе просто але треба ФСС сопрягати, КПЕ здоровенний на три секції. Смуга по першій ПЧ ну дуже велика що потребує досить динамічних каскадів, а це усе ускладнює та ускладнює схему.
Воно було актуально у 60х. В 70х вже була елементарна база щоб зробити аналоговий "синтезатор" з ФАПЧ (навіть в "радіо" було декілька публікацій), а по першій ПЧ поставити вузький фільтр.

UR5FFR писав: ↑Суб вересня 14, 2024 9:44 am



 Щоб було менше трансформаторів в емітерах замість купи ТДЛ можна поставити один трансформатор з середньою





Я давно усвідомив,що ШПТЛ завжди краще ШПТ,тому нічого не мудрував.Зараз в мене немає під рукою 322-х а то б спробував.




Ut5lp писав: ↑Суб вересня 14, 2024 10:09 am Я давно усвідомив,що ШПТЛ завжди краще ШПТ,тому нічого не мудрував.Зараз в мене немає під рукою 322-х а то б спробував.

Ясна річ бо має більшу смугу пропускання. Але наскільки воно буде критично - то треба дивитися.

Накидав досить мінімалістичний варіант фронтенду. Змішувачі діодні, так-так кремнієві Ну що робити Качаємо напряму від сінтеза - драйвера не потрібні. КФ має високий опір тому узгоджуємо ланцюгами. Перший ППЧ по класичний схемотехніці, транзистори мають мале підсилення тому ставимо дарлінгтона (було 10 стало 100 - головне щоб не "засвистіло"). На виході діплексор з ФВЧ/ФНЧ тому що у нас друга ПЧ може буде різна. Наприклад 465кгц для АМ та 200кгц для SSB

А не краще буде подавати сигнал і знімати ПЧ з одного транса,а гетеродин на другий транс?

Якщо комусь замало динамічного діапазону та не шкода ще один транс намотати то перший змішувач можна поставити більш сурьйозний А якщо пан має натхнення мотати транси то звісно треба робити на ШПТЛ

Ut5lp писав: ↑Суб вересня 14, 2024 10:42 am А не краще буде подавати сигнал і знімати ПЧ з одного транса,а гетеродин на другий транс?

Може й краще. Малюйте свій варіант!

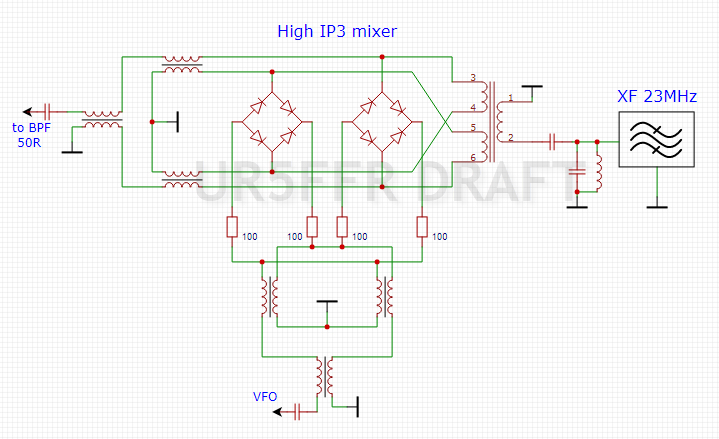

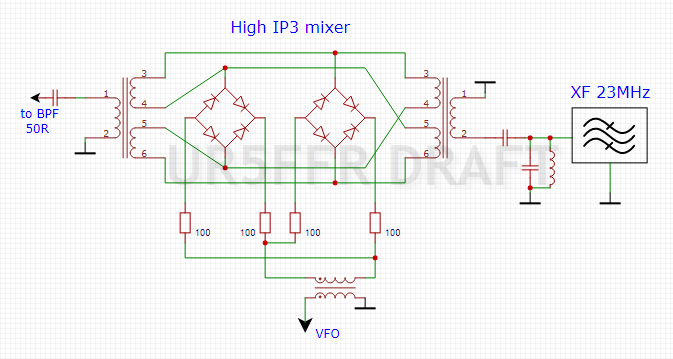

UR5FFR писав: ↑Суб вересня 14, 2024 10:57 am Якщо комусь замало динамічного діапазону та не шкода ще один транс намотати то перший змішувач можна поставити більш сурьйозний :)2024-09-14_13-39-03.pngА якщо пан має натхнення мотати транси то звісно треба робити на ШПТЛ :)2024-09-14_13-53-49.png

Ut5lp писав: ↑Суб вересня 14, 2024 10:42 am А не краще буде подавати сигнал і знімати ПЧ з одного транса,а гетеродин на другий транс?



Може й краще. Малюйте свій варіант!



Від третього варінту аж мороз по шкірі... нєєє, ну його в пєнь мотання тих трансів.


oldPsyho писав: ↑Суб вересня 14, 2024 11:05 am Від третього варінту аж мороз по шкірі... нєєє, ну його в пєнь мотання тих трансів.



Та що їх там мотати то? Два проводи скруткой та поїхали. За годину усі транси мотаються, дзвоняться та запаюються. Це без поспіху з перекуром
