У ГУК-1 плавно падає з 0.5в на ІІ діапазоні до 0.06в на IV-му.Ut5lp писав: ↑Вів липня 02, 2024 6:12 amА ви впевнені,що з ГУКа виходить виходить рівень, більш-меньш,рівномірний по діапазонам?
ГУК приборчік так собі...Було-б коректніше вираховувати коефіцієнт підсилення на кожному бенді.У схемі не вистачає ланцюжка між базою і колектором 0,1мкф і 330 Ом і можливо прийдеться замислитись про компенсацію вхідної ємності.
Андрій,вірно зауважив про навантаження ШПТЛ.
Більш ніж 450 Ом не вийде...і то при КТ 1:9.

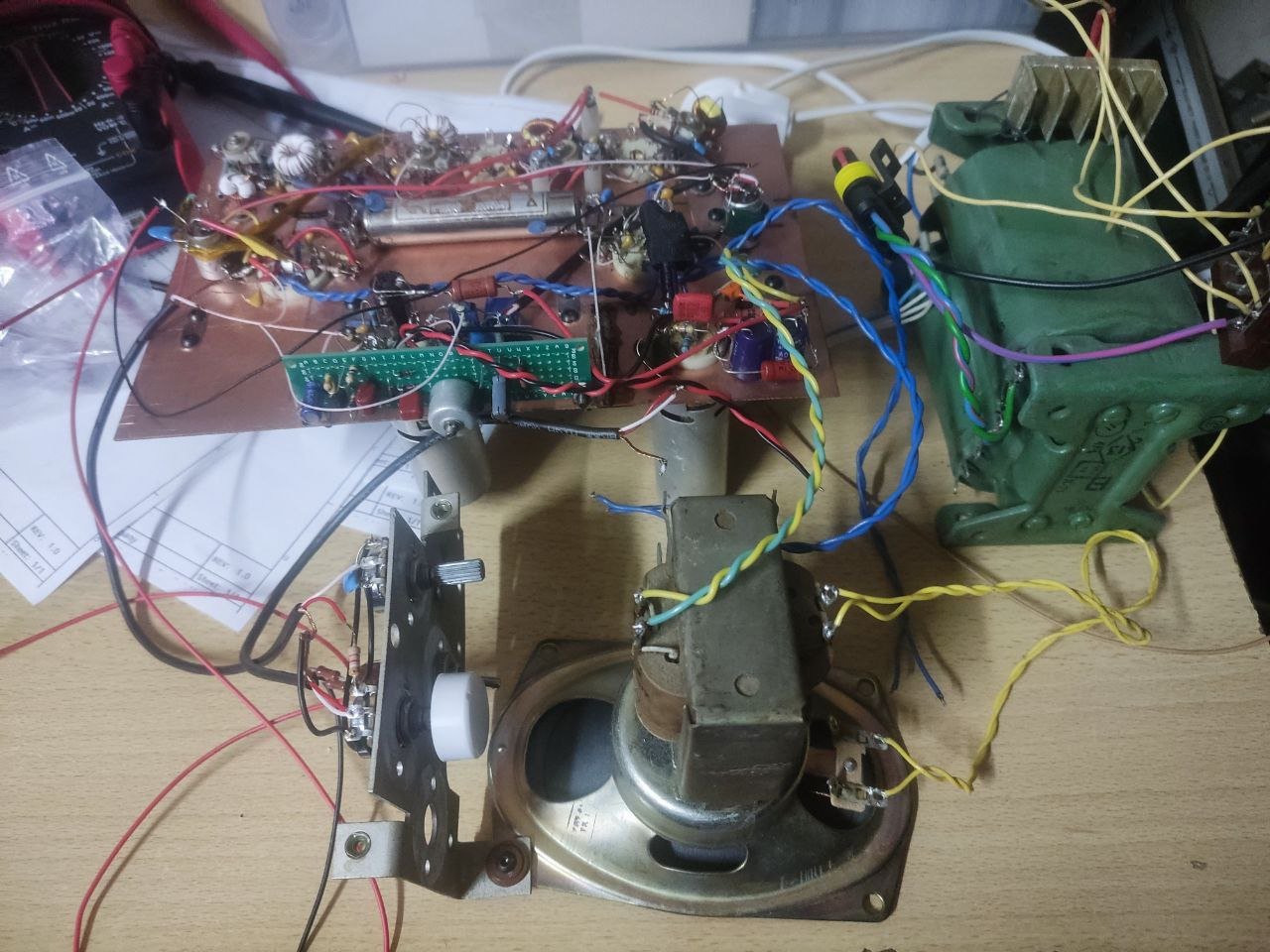

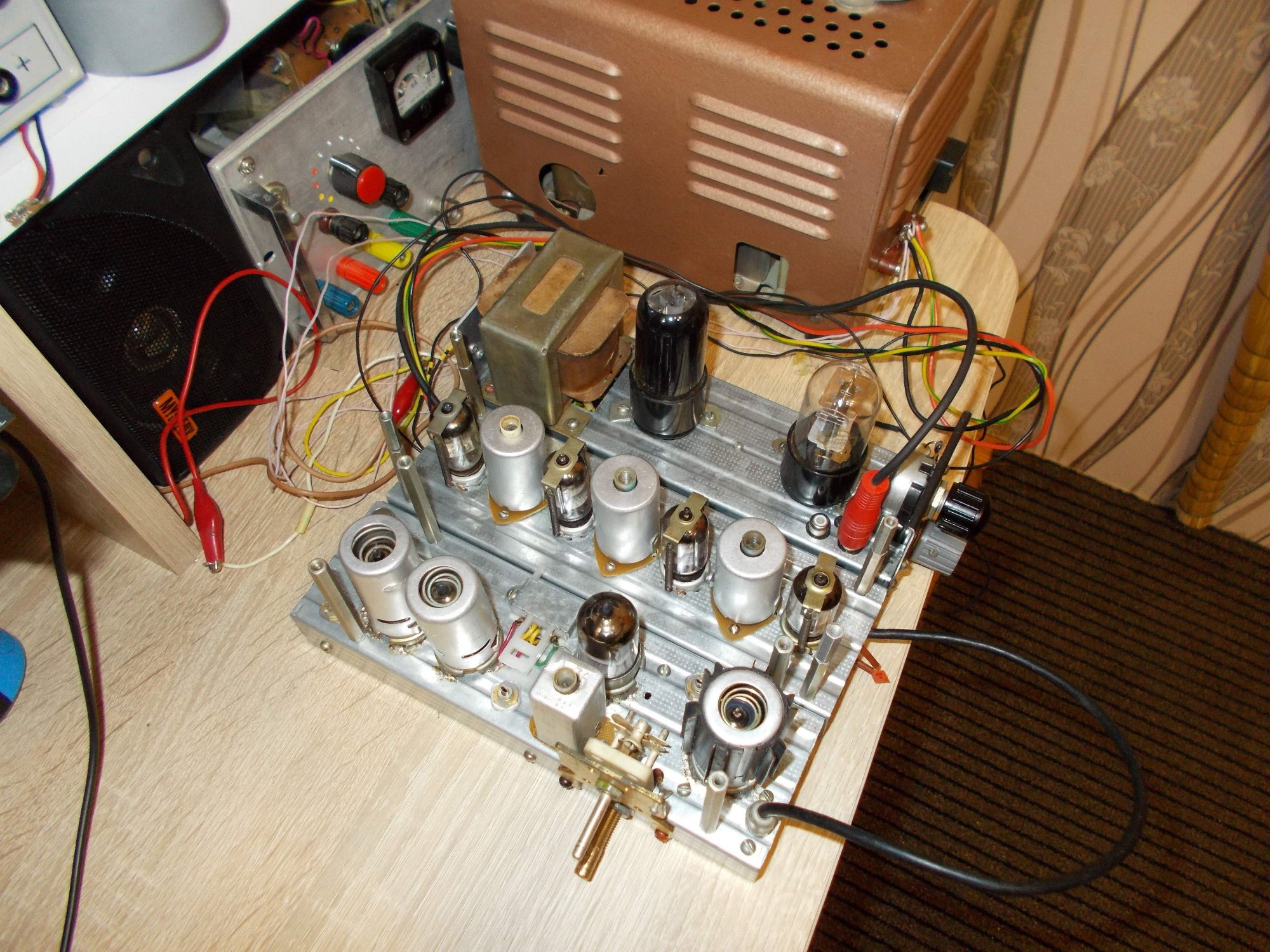

Ламповий TRX без комутації гетеродинів
-
- Повідомлень: 333
- З нами з: П'ят жовтня 14, 2022 1:13 pm
- Звідки: KO40ig
- Позивний: UR5XOU
- Has thanked: 61 time
- Been thanked: 21 time
Re: Ламповий TRX без комутації гетеродинів
-
- Повідомлень: 333
- З нами з: П'ят жовтня 14, 2022 1:13 pm
- Звідки: KO40ig
- Позивний: UR5XOU
- Has thanked: 61 time
- Been thanked: 21 time
Re: Ламповий TRX без комутації гетеродинів
Дістав Г4-18А, підключив, навантаження в вигляді кондюка на 68пф та резистора на 388ом:
+======+======+=======+=======+
| Г4-18А | BAND | FREQ | OUT |
+======+======+=======+=======+
| 0.5Vpp | 160M | 1.8 мгц | 26.6Vpp |
+======+======+=======+=======+
| 0.4Vpp | 80M | 3.5 мгц | 14.5Vpp |
+======+======+=======+=======+
| 0.3Vpp | 40M | 7.1 мгц | 6.6Vpp |
+======+======+=======+=======+
| 0.2Vpp | 30M | 10.1 мгц | 3.5Vpp |
+======+======+=======+=======+
| 0.1Vpp | 20M | 14 мгц | 1.5Vpp |
+======+======+=======+=======+
+======+======+=======+=======+
| Г4-18А | BAND | FREQ | OUT |
+======+======+=======+=======+
| 0.5Vpp | 160M | 1.8 мгц | 26.6Vpp |
+======+======+=======+=======+
| 0.4Vpp | 80M | 3.5 мгц | 14.5Vpp |
+======+======+=======+=======+
| 0.3Vpp | 40M | 7.1 мгц | 6.6Vpp |
+======+======+=======+=======+
| 0.2Vpp | 30M | 10.1 мгц | 3.5Vpp |
+======+======+=======+=======+
| 0.1Vpp | 20M | 14 мгц | 1.5Vpp |
+======+======+=======+=======+
