Простий транзисторний трансивер Бджілка (BeeJT TRX)

[Maksym]

Текстоліт - то дуже круто. Можна було б узяти алюмінієву стрічку-самоклейку або кухонну фольгу наклеїти в якості екрану




Виходив з того, що є під рукою) Якраз була кучка текстоліту то я його і використав. Не було б текстоліту то також зробив би фольгою екран.


[UR5FFR]

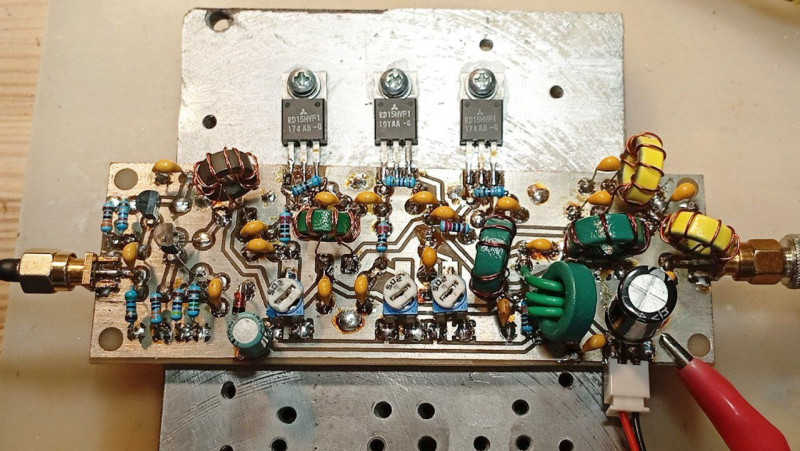

Так, треба закривати технічний борг до кінця року. Да, мова йде саме про підсилювач потужності, щоб він був здоров Дуже воно со скрипом робилося, але запрацювало одразу та без зайвих вибриків.

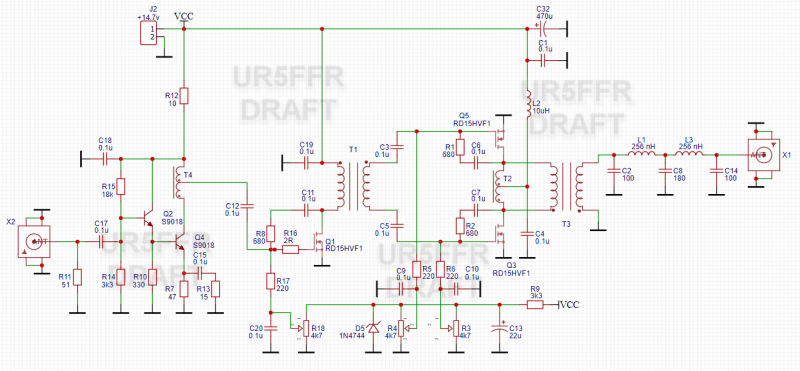

Деякі моменти по схемі. Усе зібрано на б/ушних RD15HVF1 за алі - вони коштують там приблизно 300грн за 5 штук з доставкою - це досить дешево. У драйвері замість двотактного каскаду працює однотакт у класі А. Струм спокою усіх RD15 - по 100мА на транзистор.

Вхідний каскад зроблено по схемі ЗК-ЗЕ. Використання на вході емітерного повторювача дало змогу отримати постійний вхідний опір просто зашунтувавши вхід резистором R11. Це важливо, тому що для ДПФ критично щоб навантаження було максимально близьким до 50 ом, інакше у них спотворюється АЧХ.

Трансформатори Т1 та Т3 мають співвідношення витків 1:2 - тобто працюють як підвищуючі зліва на право. На виході ФНЧ 35МГц на амідонівских кільцях Т50-6.

При живленні 14,7в максимальна потужність на виході 20Вт при вхідної напрузі 100mVrms (300 mVpp). Але це не досить файно бо вже на рівні 40-50мв на вході починається компресія. При цьому вихідна потужність становить 15Вт. Тобто підсилювач вийшов досить чутливий. Якщо така чутливість не потрібна то її можна зменшити поставивши замість Т3 трансформатор з обмотками 1:1. Це зменшить чутливість у двічі. Також регулювати підсилення можна резистором R13 - якщой його збільшувати то підсилення буде падати. Якщо його взагалі прибрати то підсилення зменшиться у 4 рази.
