Вовчику, суть не в тому шо кварц чи сішка... Суть в синусі, чим синусіший синус тим чистіший спектр...
Да, не буду я резонатор ліпити, зараз на сверлишках мотну бумажку, потом проводом твоїм 0,2мм обмотки, і зверху цапоном капну. Застигне - зніму і буду мати дросельки на бумажних каркасиках. Та й все. Потім впаяю, перевірю на НВТ і закапаю парафіном, або термосоплями. Ділов то. Там полоса шо 170 шо 150 шо 200 я думаю не дуже критична... так само і для виходного, шо 50 шо 70...Думаю норм буде.


запитати від TCXO

нема. буде просто кварц, але замінити завжди можна.

UR5VCP писав: ↑Нед травня 21, 2023 7:11 pm Вовчику, суть не в тому шо кварц чи сішка... Суть в синусі, чим синусіший синус тим чистіший спектр...
Да, не буду я резонатор ліпити



 Це зрозуміло, ФНЧ все вирівняє і виріже. Можна просто намотати і не заклеювати на сверлі, спаяти ФНЧ, прогнати через НВТ і розтягнути витки котушок скільки треба. І вся настройка. Потім чимось залити їх.

UR5VCP писав: ↑Нед травня 21, 2023 7:13 pm

запитати від TCXO

нема. буде просто кварц, але замінити завжди можна.




Кварц теж підійде. Дивись - якщо кварц 25МГц в опорі сішки змінить частоту наприклад на 100Гц то замість 100МГц ті отримаєш 100МГц+100/25*100Гц, а замість 130МГц - 130МГц+130/25*100Гц. Після змішувача буде 30МГц+(130-100)/25*100Гц = 30МГц+120Гц. Тобто похибка компенсується



розтягнути витки котушок скільки треба

я роблю все дуже мініатюрне, і контура без каркасі з 0,2мм дроту... Ну не вистачить в мене терпіння гратися. Так шо на каркасі буде простіше.

UR5VCP писав: ↑Нед травня 21, 2023 7:23 pm я роблю все дуже мініатюрне, і контура без каркасі з 0,2мм дроту... Ну не вистачить в мене терпіння гратися. Так шо на каркасі буде простіше.



Без екранування воно нормально працювати не буде. Тому мініатюризація тут зайва. Тем більш для макетки


Без екранування воно нормально працювати не буде.

все по феншую! Само собою, кожен фільтр в екран, розділений на секції!

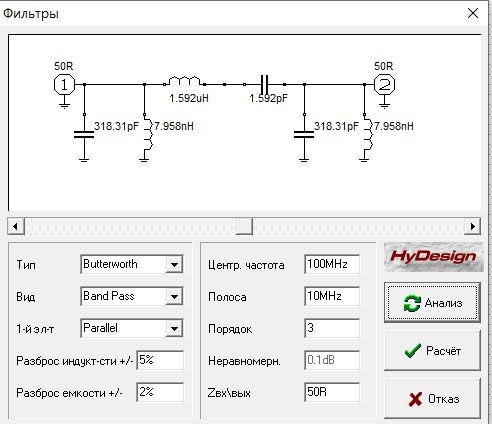

Може є сенс поставити для опори не ФНЧ а полосовий фільтр?     Чи це не змінить нічого в плані синусності сигналу? хоча мабудь таки нічого, на щастя, гармонік в 1/2 частоти не існує ))))

Ставиш два по 47ом дільник на виході 5351, далі атенюатор 50ти-омний

Андрію, яке ослаблення має бути в атт?

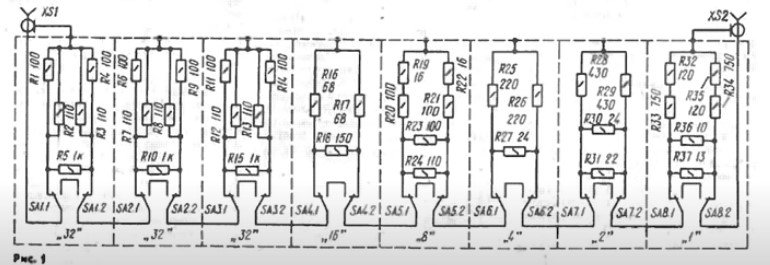

Стосовно вихідного АТТ: мене привабила ось така схема:
 тільки релюхи в мене будуть металеві совдеповські, оті шо по 5 виводів мають )) Думаю нормально буде 1 2 4 8 16 32 32 32, це сама складна частина, і сама відповідальна, на мою думку...



UR5VCP писав: ↑Пон травня 22, 2023 4:41 am Може є сенс поставити для опори не ФНЧ а полосовий фільтр?

Нема ніякого сенсу

UR5VCP писав: ↑Пон травня 22, 2023 4:41 am

Ставиш два по 47ом дільник на виході 5351, далі атенюатор 50ти-омний

Андрію, яке ослаблення має бути в атт?

Відкривай даташит на 612 та рахуй. Відправна точка - коефіцієнт підсилення та максимальна напруга на виході 612.
Не забувай що в неї на виході діоди стоять

UR5VCP писав: ↑Пон травня 22, 2023 4:41 am Думаю нормально буде 1 2 4 8 16 32 32 32, це сама складна частина, і сама відповідальна, на мою думку...

Я б секції більш ніж 20дб не робив би - можуть бути пролази через ємність контактів реле. Сам можеш порахувати узявши ємність десь 1-2пф та опір 50ом на найвищій вихідний частоті.

Стосовно атенюатора є ще одна цікава ідея. Якщо ти зможеш зробити детектор без похибки з діапазоном 10дб (наприклад 300мв-1в) то тоді треба лише атенюатори один на 10дб та декілька на 20дб. Значення одиниць дб можливо буде встановити за допомогою АРП. Тобто грубо ослаблення ти встановлюєш ступенями по 10/20, а дрібніше - регулюючи напругу на 998. Ідея зрозуміла?


Відкривай даташит на 612 та рахуй. Відправна точка - коефіцієнт підсилення та максимальна напруга на виході 612.
Не забувай що в неї на виході діоди стоять

Ок, зроблю, поміряю, а по ходу розберемося.

 Ідея зрозуміла?

Ти давно думки читати навчився? Ну в такому випадку піднімемо напругу на виході, так шоб гарантовано міг працювати детектор, нехай стартова буде 0,7В, це в нас -10дБ, а 0дБ в такому випадку буде 0,7*3,16=2,212В, помістимося в повний рост АЦП! (від 0 до 3,3 в стмки).
Так?
Ну а потім гасимо 2,212В до потрібного нам рівня +60дБ и вже можемо танцювати від цього значення більш грубими атт по 10 та 20 дб.
