Сторінка 3 з 6
Re: ГПД, їх схеми та лайвхаки.
Додано: Сер липня 31, 2024 5:40 pm
UR5VFT
oldPsyho писав: ↑Сер липня 31, 2024 4:57 pm
Підкину ще крапаль схем, потестую деякі...
якщо вам зручно. почніть із цієї схеми. пам'ятаю варіант на лампі із восж. котушкою працював стабільно. 73!
-
http://www.seekic.com/uploadfile/ic-cir ... 043787.gif
Re: ГПД, їх схеми та лайвхаки.
Додано: Сер липня 31, 2024 7:14 pm
oldPsyho
тепер треба ще десь катушечок прикупити... бо в мене як виявилось, таких як треба зовсім нема
Re: ГПД, їх схеми та лайвхаки.
Додано: Сер липня 31, 2024 9:43 pm
UR5FFR

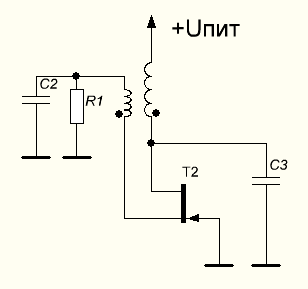

Ось такий робив. Досить малий вибіг та гарна стабільність частоти
- vfo2.gif (3.75 Кіб) Переглянуто 11493 разів
С2 - 0,1uF, R1 100-680ом - підбираємо щоб не було спотворень на піках синусоїди. Котушка в стоці та ємність С3 задають частоту генерації. Котушка зв'язку повинна мати десь в тричі менше витків ніж контурна. Фазування котушок критичне. Сигнал знімати з С3 через невелику ємність і буфер на ПТ. Більш інфо по цій схемі за
посиланням
Re: ГПД, їх схеми та лайвхаки.
Додано: Чет серпня 01, 2024 9:10 am
UR5VFT
oldPsyho писав: ↑Сер липня 31, 2024 7:14 pm
тепер треба ще десь катушечок прикупити... бо в мене як виявилось, таких як треба зовсім нема
зателефонував другу у ньогокотушка намотана на кільці амідон у телегр трансі в Дроздова
Re: ГПД, їх схеми та лайвхаки.
Додано: Суб серпня 03, 2024 9:40 am
UR5VFT
Re: ГПД, їх схеми та лайвхаки.
Додано: Суб серпня 03, 2024 12:48 pm
UT8AS
oldPsyho писав: ↑Чет липня 25, 2024 5:43 pm
... бо тоді вже вигідніше ставити синтез...
...я теж такої думки, і набагато простіше...хіба що, все вище викладене, для надбання гарного досвіду...
Re: ГПД, їх схеми та лайвхаки.
Додано: Суб серпня 03, 2024 3:07 pm
UR5VFT
UT8AS писав: ↑Суб серпня 03, 2024 12:48 pm
oldPsyho писав: ↑Чет липня 25, 2024 5:43 pm
... бо тоді вже вигідніше ставити синтез...
...я теж такої думки, і набагато простіше...хіба що, все вище викладене, для надбання гарного досвіду...
добрий синтезатор простим бути не може. тим більше на чіпах.
Re: ГПД, їх схеми та лайвхаки.
Додано: Суб серпня 03, 2024 3:58 pm
UT8AS
UR5VFT писав: ↑Суб серпня 03, 2024 3:07 pm
...добрий синтезатор простим бути не може...
...щось ви наганяєте смуток на починаючих радіаматорів... у Андрія UR3ILF настільки все розжовано і докладно викладено на цю тему, що дехто з моїх учнів самі виготовили його деякі конструкції синтезів, лише програму записували разом...тому, думаю, тут треба щось ближче до першого посту в цій темі...
Re: ГПД, їх схеми та лайвхаки.
Додано: Суб серпня 03, 2024 4:04 pm
oldPsyho
UT8AS писав: ↑Суб серпня 03, 2024 3:58 pm
UR5VFT писав: ↑Суб серпня 03, 2024 3:07 pm
...добрий синтезатор простим бути не може...
...щось ви наганяєте смуток на починаючих радіаматорів... у Андрія UR3ILF настільки все розжовано і докладно викладено на цю тему, що дехто з моїх учнів самі виготовили його деякі конструкції синтезів, лише програму записували разом...тому, думаю, тут треба щось ближче до першого посту в цій темі...
Аби ще до тих синтезів були сорци..
Re: ГПД, їх схеми та лайвхаки.
Додано: Нед серпня 04, 2024 6:50 pm
UR5VFT
простий та стабільний..
