UR5FFR писав: ↑Пон квітня 28, 2025 10:12 pm Плата модулятора яку я постив www.qrzua.club/viewtopic.php?p=3693#p3693 на жаль має резистор налаштування балансу. У трансивері де нема елементів налаштовування це виглядає дещо брутально та порушую загальний феньшуй Тому зроблена ще одна версія модулятора де єдине що регулюється це рівень підсилення мікрофона. Від котушок та трансформаторів теж вийшло здихатися.
Схема дуже проста - по НЧ формуємо парафазний сигнал. Далі ключовий модулятор і емітерний повторювач. Діоди на виході обмежують вихідний сигнал на рівні 1.5Vpp. Навантаження 50ти омне.
Цікавий момент що на виході модулятора решта непригніченої несущої має подвійну частоту ПЧ, тобто 10МГц.Schematic_BeeJT-TRX-4053-TX-board_wm_2025-04-26.pngphoto_2025-04-28_21-37-32.jpg

serge_m писав: ↑Пон квітня 28, 2025 10:00 pmПросте рішення - використовувати транзистори які розроблені під задачу

Так я ж не проти. На RD15/RD16 підсилювач виходить дуже простий та без танців з бубном. Але де їх купити не за всі гроші? На алі підробки. У нас або ціни космос. Або нема. Може здаватися що у іноземних аматорів справи краще. Але ... але вони так само шукають та пробують різні транзистори в PA які не зовсім для цього призначені. Ви що думаєте - це наші аматори додумалися ирфки ставити? Ні, це все з зарубіжних журналів - наші скопіювали




Maksym писав: ↑П'ят жовтня 03, 2025 3:11 pm В модуляторі на 74HC4053 на роз'єм J2 подається BFO(На схемі підписано VFO)?
Їх одним проводом можна підключити в модуляторі і детекторі? Тобто односчасто і на модулятор і на детектор подаємо BFO?

UR5FFR писав: ↑П'ят жовтня 03, 2025 9:07 pmНайкращий варіант це узяти синтезатор який має три вихіда та вміє формувати BFO на другому на третьому в залежності від режиму RX або TX.

UR5FFR писав: ↑Сер жовтня 08, 2025 8:55 pm А де купували? Тут чи на алі? Бо щось у нас не бачу



Maksym писав: ↑Сер жовтня 08, 2025 11:10 pm

UR5FFR писав: ↑П'ят жовтня 03, 2025 9:07 pmНайкращий варіант це узяти синтезатор який має три вихіда та вміє формувати BFO на другому на третьому в залежності від режиму RX або TX.

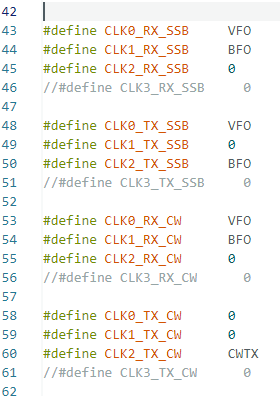

Підкажіть будь ласка чи правильно я встановив виходи? Синтезатор nano VFO 3.2Знімок екрана 2025-10-08 230405.png


UR5FFR писав: ↑Суб березня 29, 2025 8:27 pm...
На схемі є ланцюг C22R34LED2LED3 - він створює логарифмічну характеристику. У разі використання індикатора його ставити не треба бо шкала буде дуже стисла у області великих значень. Але у простих конструкціях можна не ставити індикатор, а встановити цей ланцюг та вивести діоди LED2LED3 на лицьову панель. При наближенні рівня сигналу то порогу спрацювання АРП вони починають мерехтіти та досить яскраво світитися коли АРП відпрацьовує на сильних сигналах. Тобто отримуємо такий собі лайтовий варіант S-метра

Після того як все налаштував по приладах трохи послухав 40ку - там саме контест був. АРП ат S-метр відпрацьовує задовільно. Schematic_BeeJT-TRX-IF-board-v.3_wm_2025-03-29.png



Maksym писав: ↑Пон жовтня 20, 2025 9:46 am Підкажіть, R38 послідовно виходу S-метра який номінал? На форумі по схемі 33к, а в EasyEDA 62k
