Так, я теж проти використання компонент які не виробляються. Десь у когось у шухляді вони лежать але у магазині їх не купиш

SIMON писав: ↑Сер червня 11, 2025 9:17 pm пробували....але я не я не став би застосовувати цей підсилювач у своєму трансивері і дивився в бік ІРФів,скажімо 610.PA на 646.jpg






не варіант. якщо тільки на нч і то бажано харчування більше 12 вольт.









не варіант. якщо тільки на нч і то бажано харчування більше 12 вольт.



ну по-перше трансивер Бджілка чотирьох діапазонний і по верхам 21Мгц -так що варіант....
по-друге  ІРФ610 взято умовно,хоча можна і на ньому.... зараз маса дешевих мосфетів в продажі-твори не хочу.
по-третє живлення 12в для мосфетів це той ще геморой ... коротше, це все моє бачення варіанта із гімна і палок і я ніначому не наполягаю....
звісно якщо хтось мріє про кіло на виході підсилювача, то потрібен інший підхід до справи.



А де написано що трансивер тільки на 4 діапазони ? Бо я не знайшов такого .

як варіант .японець замість рд16 пропонує такий транзистор. вхід 10 мв вихід 5 вт.
 - https://ja2nkd.blogspot.com/search/label/SSB
- https://www.aliexpress.com/item/1005002332654387.html




UR5VFT писав: ↑Чет червня 12, 2025 6:32 pm як варіант .японець замість рд16 пропонує такий транзистор. вхід 10 мв вихід 5 вт.



AFT05MS004NT1 - цікава іграшка. Але на мій погляд йому місце або в драйвері, або в УКХ-раціях. Йому треба мідна пластина для відводу тепла. А по грошам ще трохи добавити та поставити RD15/16 - їх і монтувати легше, і потужність з них більше можна зняти

Ось за що я кажу RD15HVF1 - пара з пересилкою буде коштувати 1,42*2+1,32=4,16
https://www.aliexpress.com/item/1005005593383327.html
Якщо потрібно більше то краще тут https://www.aliexpress.com/item/1005008441262750.html
5шт з пересилкою - 7 баксів

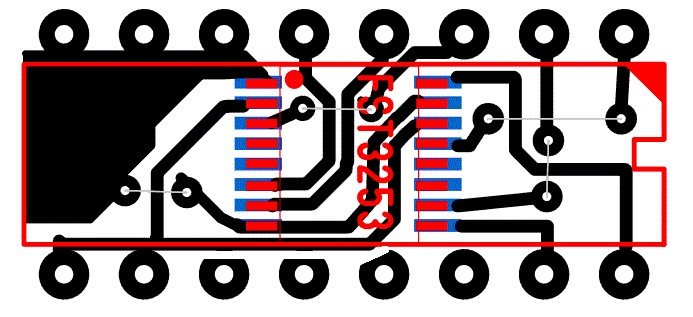

Розробив плату, спаяв і запустив ФНЧ+ПНЧ: Струм спокою в мене вийшов 31мА

І відео, включив музику щоб перевірити чи працює:
https://youtu.be/EohjXp4wjz0?si=1Sh7by0dVXJPX30Z









Також зробив КФ і розпаяв ланцюги узгодження. Виміри робив з допомогою pico NWT  Ось на фото графік із ємностями у фільтрі по 33пФТут додав паралельно до ємностей у фільтрі по 3,3пФ ємності з намірами трішки земеншити смугу пропускання, але щось пішло не так. Буду розбиратись






Maksym писав: ↑П'ят червня 20, 2025 11:46 pmТут додав паралельно до ємностей у фільтрі по 3,3пФ ємності з намірами трішки земеншити смугу пропускання, але щось пішло не так. Буду розбиратись

Або там ємність інша, або коротке десь
