Германій? Германій!

UR5FFR
Повідомлень: 843
З нами з: Пон вересня 12, 2022 1:04 pm
Has thanked: 43 times
Been thanked: 309 times

Re: Германій? Германій!

Повідомлення UR5FFR »

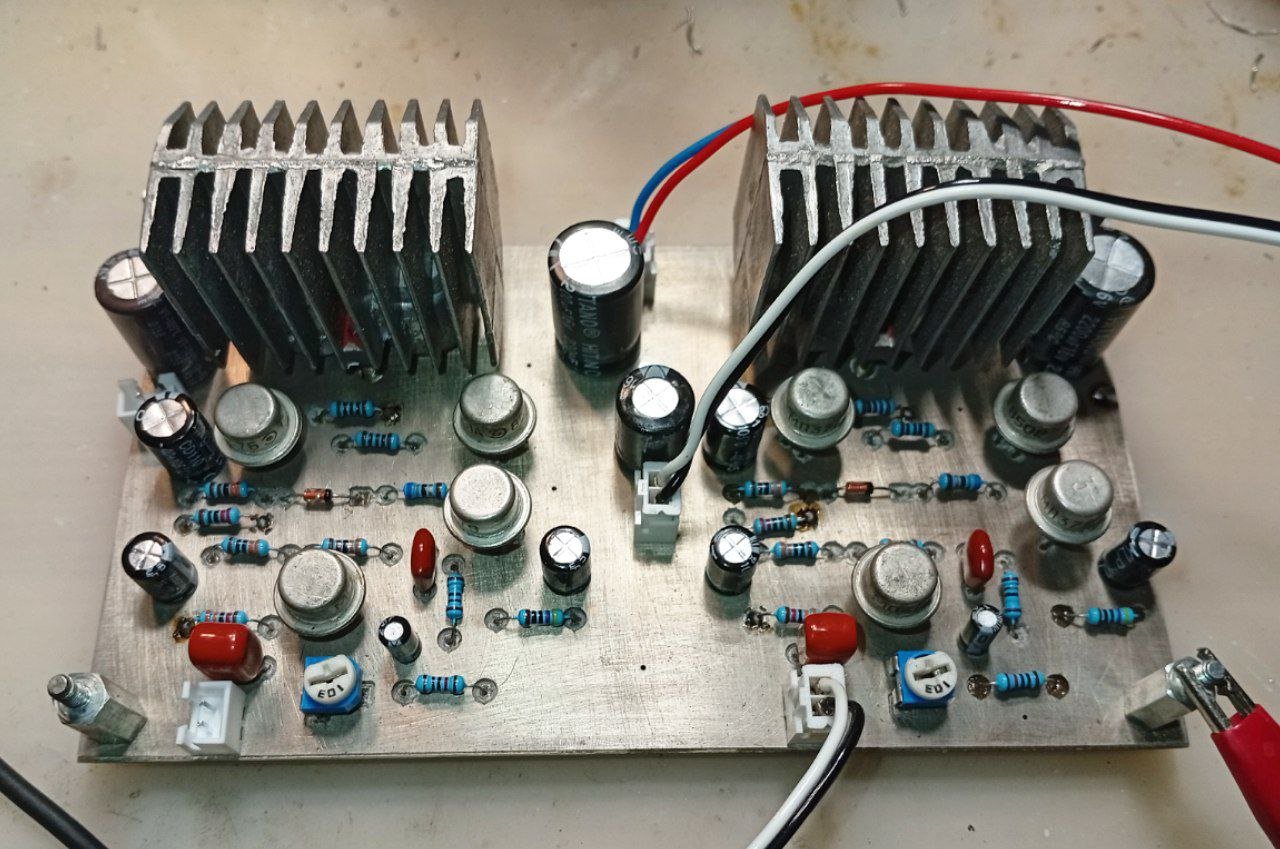

Трохи є прогресу. Зроблено та запущено підсилювач НЧ. Схема класична. На виході ГТ403

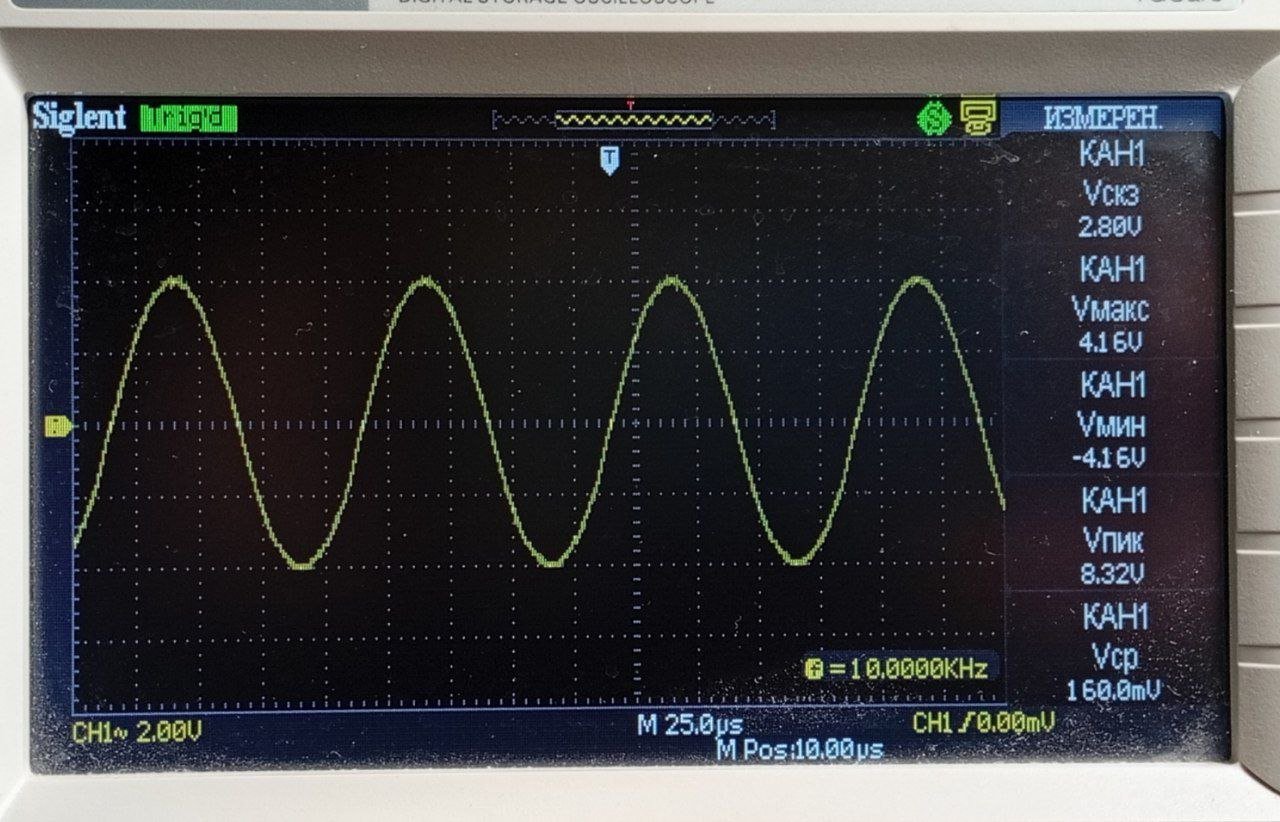

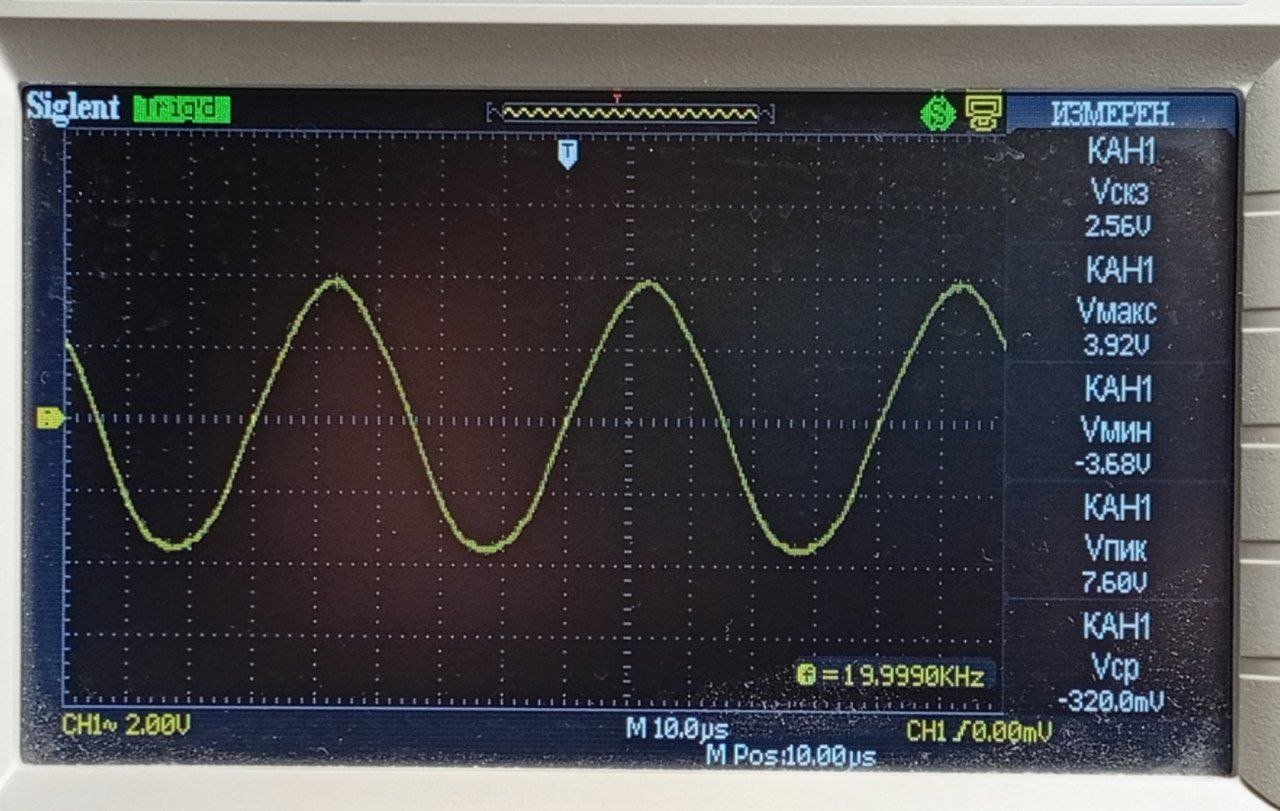

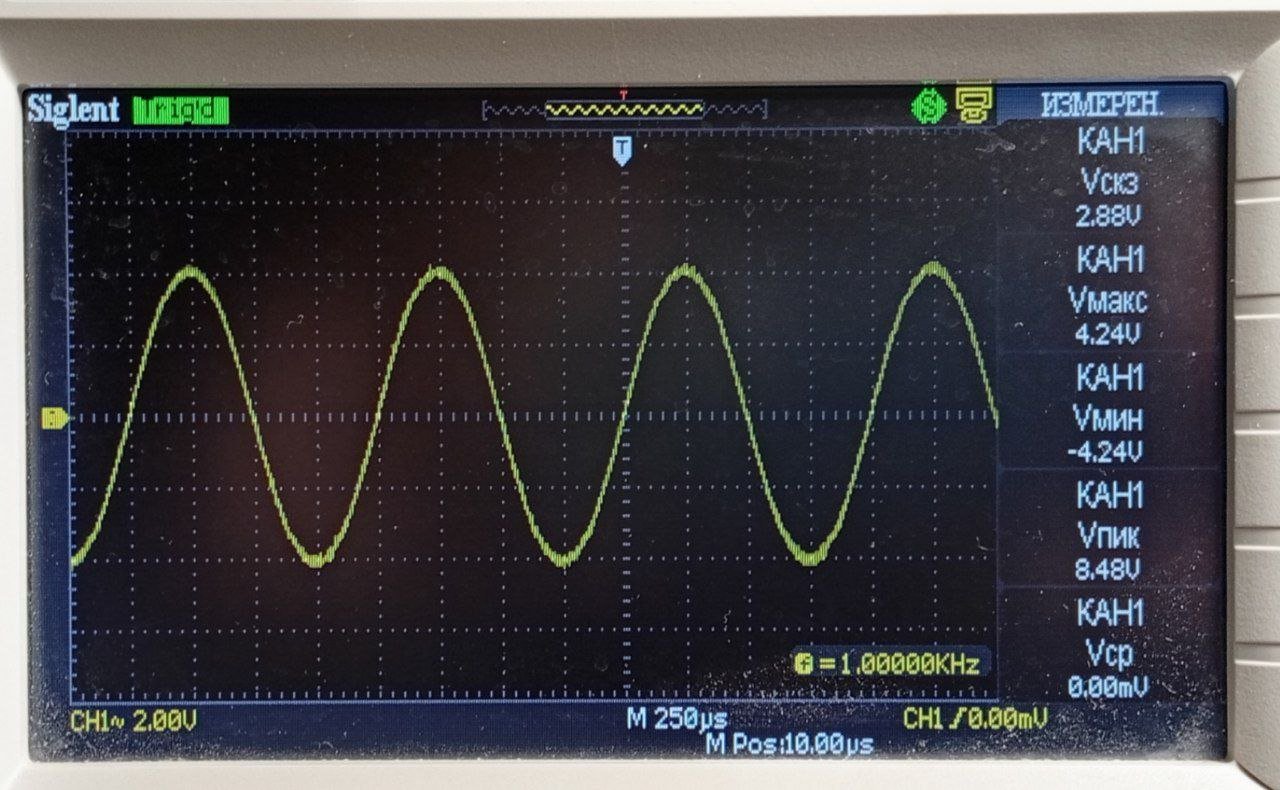

Незважаючи на те що багато де пишуть що у ГТ403 гранична частота 5кГц - це невірно. Він досить нормально працює у усьому звуковому діапазоні частот. Ось форма сигналу на навантаженні 4ом (на вході ~600mVrms) для частоти 1кГц, 10кГц та 20кГц. Бачимо що на 20кГц є невелике спотворення синусоїди та падає амплітуда приблизно на 10%. Але на 10кГц усе ок.

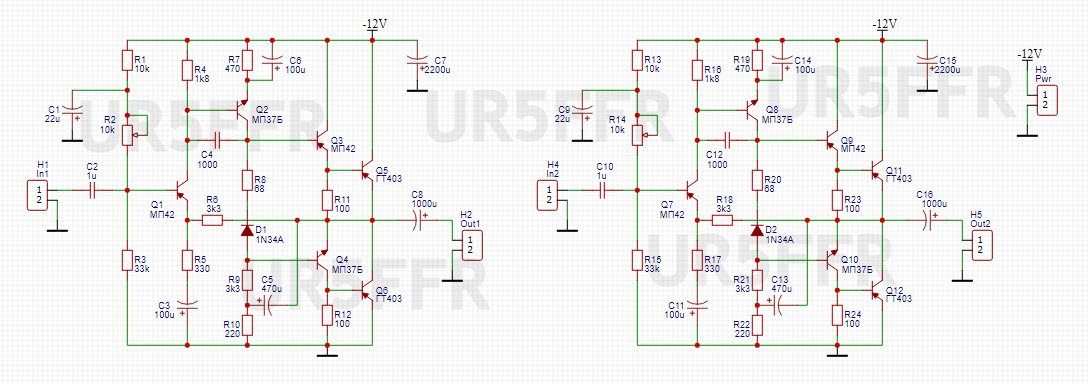

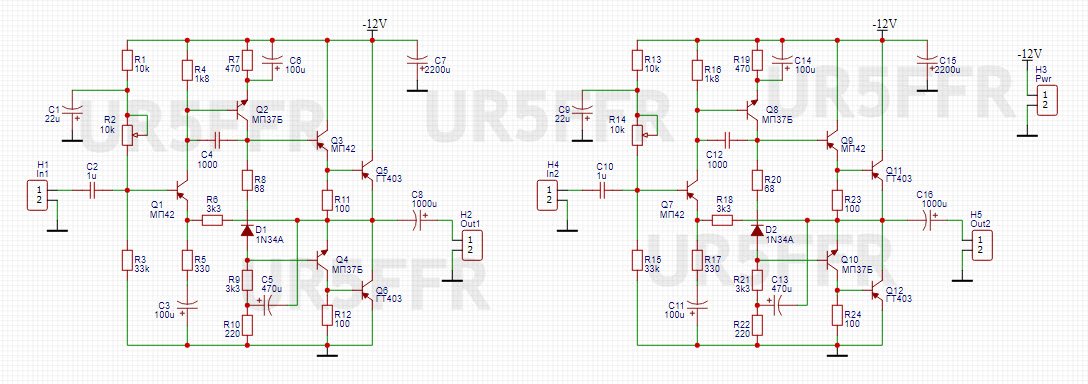

Схема
GeFest AF amplifier.jpg
1N34 - це імпортний германій :) Не знайшов Д9.
Струм спокою на канал - 4мА. Загалом без сигналу підсилювач споживає 15мА :)
Налаштування - перевірити струм спокою, якщо відрізняється то скорректувати R8R20. Далі вихід навантажити на опір 4-8ом, подати на вхід сигнал 1кГц та підібрати амплітуду щоб почалось обмеження сигналу. Тримерами R2R14 виставити симетричне обмеження.
Стосовно транзисторів. Якщо є можливість то відібрати Q1Q2Q7Q8 з максимальною беттою.

Замість ГТ403 можна ставити П213/П214/П215/П217 з любими буквами. Тим паче їх простіше монтувати на радіатори бо з ГТ403 є деякий секс - колектори на корпусі тому ставив ізолюючу прокладку з кухарської плівки для запікання та мазав термопастою.

Проект відкрито https://oshwlab.com/ban.relayer/gefest-af
Плата одностороння. Кому потрібно для ЛУТ - робимо експорт в pdf top layer, board layer та multi-layer. Не забуваємо ставити mirror

PS Передбачу питання - навіщо стерео підсилювач. Тому що будемо робити бінауральний прийом. Далі буде :)
UT8AS
Повідомлень: 42
З нами з: Сер вересня 14, 2022 5:37 am
Позивний: UT8AS
Has thanked: 6 times
Been thanked: 13 times

Re: Германій? Германій!

Повідомлення UT8AS »

...Незважаючи на те що багато де пишуть що у ГТ403 гранична частота 5кГц - це невірно...

...це так, як і з совєцькими лампами - ГК 71 в парі працювали в підсилювачі 1-го каналу ТБ місцевого ТЦ...
...колись, напочатку-всередині 70-х років зробив собі підсилювач для бас гітари на германії та двох П210-х в кінці (акустика була з 2А-9 і 4А-32 в парі) з живленням 35 вольт і виходом прибл. 30 вт. Звучання було досить достойним, але при довгій грі дуже перегрівались і одного разу навіть був тепловий пробій, правда через певний час запрацював знову, бо врятували запобіжники. Тому згодом замінив на кремнієві з виходом на КТ803А, хоча германій всеодно звучав краще...
UR5FFR
Повідомлень: 843
З нами з: Пон вересня 12, 2022 1:04 pm
Has thanked: 43 times
Been thanked: 309 times

Re: Германій? Германій!

Повідомлення UR5FFR »

Стосовно ГТ403. Якщо відкрити довідник Горюнова то там пишуть що гранична частота - 8кГц. Але це помилка, бо замість граничної частота Fт на якої модуль коефіцієнта передачі струму становить одиницю наведено Fh21е - це частота на якій модуль коефіцієнта передачі струму бази в схемі з ОЕ зменшується в 0,707 разів у порівнянні з посиленням на низькій частоті (тобто на 3дб)
Fт буде в даному випадку приблизно можна підрахувати за формулою.

Fт = β х Fh21е

У результаті бачимо, що Fт у ГТ403 близько 500кГц
Maksym
Повідомлень: 2
З нами з: П'ят серпня 16, 2024 9:30 am
Звідки: Черкаська обл.
Позивний: UR1CDR
Has thanked: 24 times

Re: Германій? Германій!

Повідомлення Maksym »

Данні по кількості витків T1,T2,T3,T4 K10x6x4 2000HM (Al=600) T1 4w, T2 12w, T3 7w, T4 15w.
Вітаю. Підкажіть будь ласка, як правильно перерахувати кількість витків під кільця М1000НН або М1000НМ
Пробував через coil32 порахувати, вийшло щось таке: T1-5w, T2-15w, T3-9w, T4-19w

UR5FFR
Повідомлень: 843
З нами з: Пон вересня 12, 2022 1:04 pm
Has thanked: 43 times
Been thanked: 309 times

Re: Германій? Германій!

Повідомлення UR5FFR »

Кількість витків треба збільшити у 1,4 раза (корінь з двох).
