Ніт, П-контур - це П-контур. Не треба його як преселектор або як ДПФ використовувати. Можливо й взагалі того П-контуру не буде. Але це поки не остаточно

UR5FFR писав: ↑Суб серпня 19, 2023 11:11 am Ніт, П-контур - це П-контур. Не треба його як преселектор або як ДПФ використовувати. Можливо й взагалі того П-контуру не буде. Але це поки не остаточно



яннп, але було цікаво


oldPsyho писав: ↑Суб серпня 19, 2023 4:27 pm

UR5FFR писав: ↑Суб серпня 19, 2023 11:11 am Ніт, П-контур - це П-контур. Не треба його як преселектор або як ДПФ використовувати. Можливо й взагалі того П-контуру не буде. Але це поки не остаточно




яннп, але було цікаво




Це не той чатик, але, життя бентежне, та цікаве



Є ще кілька питань (деякі питання обговорювались в ТГ, але краще нехай на форумі буде відповідь), стосовно схеми з двома перетвореннями:

1. Чи можливо ЄМФ-и перемикати не релюшками, а діодами? Як наприклад в Yaesu FT401D
2. Контура C18/L8, C31/L9 настроюються на ПЧ 500 кгц, чи на частоту КФ (9.217мгц)?
3. C13/L7 настроєні на частоту КФ, C6/L4 теж на неї повинно бути настроєно?
4. C5/L1/R9/C4/L2 це, на скільки я розумію, диплексер. Чи відомі номінали?
5. Які змінні резистори потрібно виводити на передню панель? Тільки R22 ?

Ще щось згадаю, допишу))

Yaesu FT401D


oldPsyho писав: ↑Суб серпня 19, 2023 10:37 pm 1. Чи можливо ЄМФ-и перемикати не релюшками, а діодами? Як наприклад в Yaesu FT401D



ЕМФ мають високоомні контури з імпедансом десь 50кОм. При комутації діодами треба використовувати діоди з ємністю 1пф або менше, бо, наприклад, 1N4148 має ємність 4пф, а це 80кОм на 500кГц, тобто розв'язки не буде.

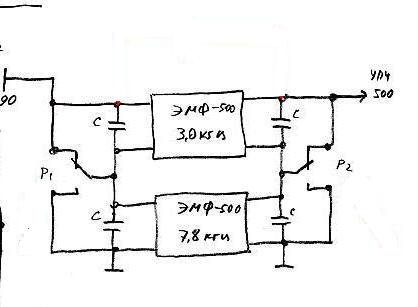

Ще пам'ятаємо що через ЕМФ не треба пропускати струм. І ще треба закорочувати невикористовувані обмотки ЕМФ на землю. Як результат схема комутації на діодах якщо робити як треба буде досить складна. На реле простіше. Ось наприклад для двох ЕМФів зовсім просто - лише два реле

oldPsyho писав: ↑Суб серпня 19, 2023 10:37 pm 2. Контура C18/L8, C31/L9 настроюються на ПЧ 500 кгц, чи на частоту КФ (9.217мгц)?



На частоту першої ПЧ (9МГц)

oldPsyho писав: ↑Суб серпня 19, 2023 10:37 pm 3. C13/L7 настроєні на частоту КФ, C6/L4 теж на неї повинно бути настроєно?



Так

oldPsyho писав: ↑Суб серпня 19, 2023 10:37 pm 4. C5/L1/R9/C4/L2 це, на скільки я розумію, диплексер. Чи відомі номінали?



Ось тут є розрахунок

oldPsyho писав: ↑Суб серпня 19, 2023 10:37 pm 5. Які змінні резистори потрібно виводити на передню панель? Тільки R22 ?



R22 та R23

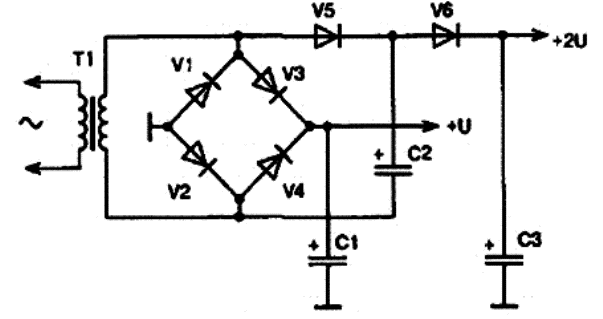

Ну шо, "крига зрушила" Зробив невеличкий ЛБЖ для лампових прожектів. За основу узяв ТАН-104. На виході +150/+300/+19/-40/~6,3. 150 та 300 вольт отримано з однієї обмотки ось так - може комусь буде в нагоді таке рішення



А стабілізатор?

oldPsyho писав: ↑Нед серпня 20, 2023 8:37 pmА стабілізатор?

Поки що без нього. А там подивимося

UR5FFR писав: ↑Нед серпня 20, 2023 9:10 pm

oldPsyho писав: ↑Нед серпня 20, 2023 8:37 pmА стабілізатор?

Поки що без нього. А там подивимося



Гудіти ж буде, як Юра з похмілля))


oldPsyho писав: ↑Нед серпня 20, 2023 9:12 pm Гудіти ж буде, як Юра з похмілля))

Якщо робити нормальну розв'язку по живленню - то не буде. Але в стабілізаторі є інший сенс - захист по струму який досить легко там зробити. А це вже може зберегти нерви та деталі
