Трансивер на надмініатюрних лампах

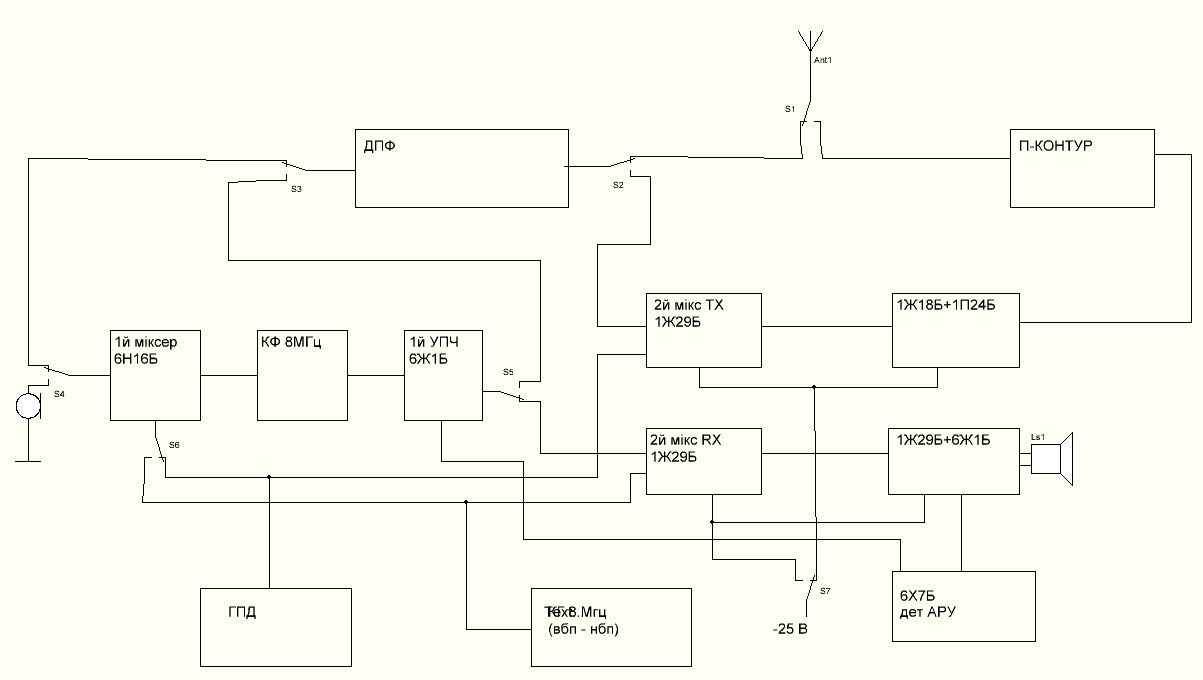

[UR5VCP]


 Ну якось так.
Да, другий міксер можна зробити загальний, але тоді добавиться ще комутація. Взагалі і перший можна було б зробити туж окремий. Може так і буде, але ці експерименти коли буде більше лампочок.

Ще не прикидував в плані підсилення каскадів, ГПТ-чат мені накидав формул, треба в сексель забити, чи в Андрія вже є готові "підрахуйчики" для радіоламп?

[UT8AS]

VCP - ...але тоді добавиться ще комутація...

...ДПФ після 2-го Міх на передачу...чи це щось нове?..

[UR5VCP]

...ДПФ після 2-го Міх на передачу...чи це щось нове?..



ну а чому ні? В схемі вище там в анод резонансні контури ввімкнено, а чому не використати ДПФ? Ну можна контури, але комутація )


[oldPsyho]

 Ну якось так.
Да, другий міксер можна зробити загальний, але тоді добавиться ще комутація. Взагалі і перший можна було б зробити туж окремий. Може так і буде, але ці експерименти коли буде більше лампочок.

Ще не прикидував в плані підсилення каскадів, ГПТ-чат мені накидав формул, треба в сексель забити, чи в Андрія вже є готові "підрахуйчики" для радіоламп?



ПНЧ ставте дві 1Ж29Б/18Б, 1-й ППЧ може краще 6Ж2Б ? Бо як казав Андрій, вона більш підходяща для АРП.


[oldPsyho]

Ось ПНЧ

[oldPsyho]

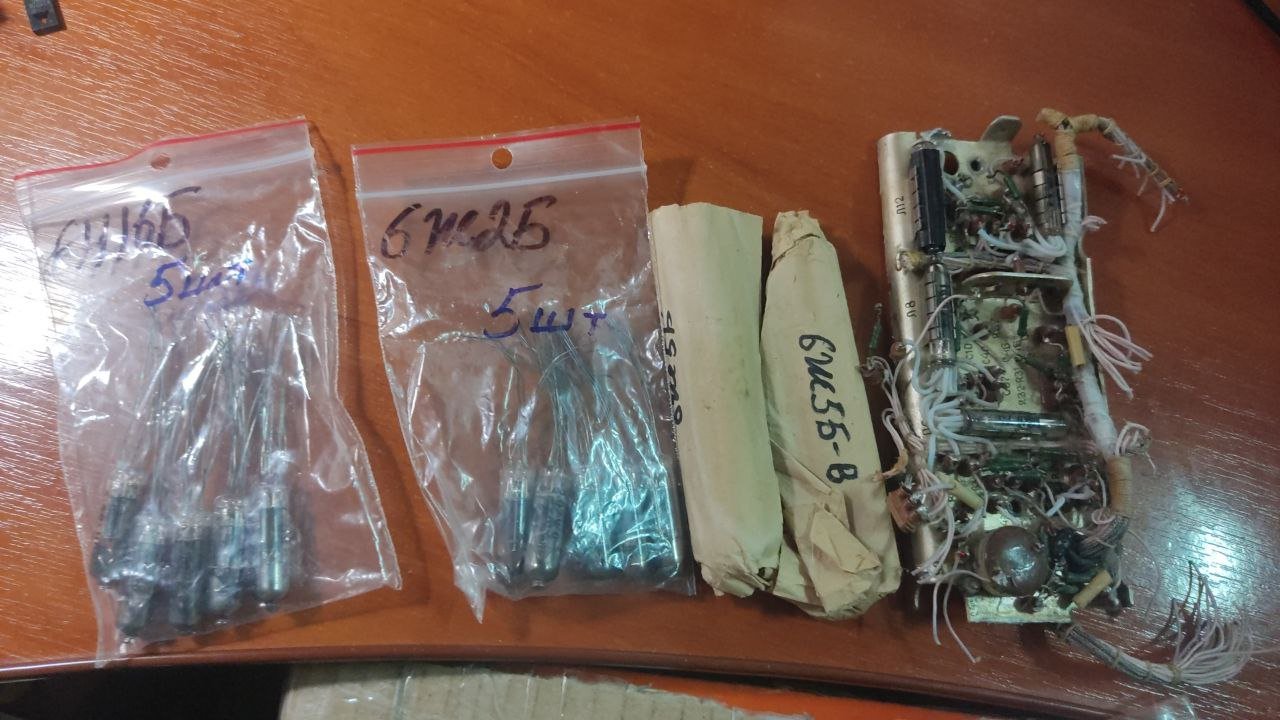

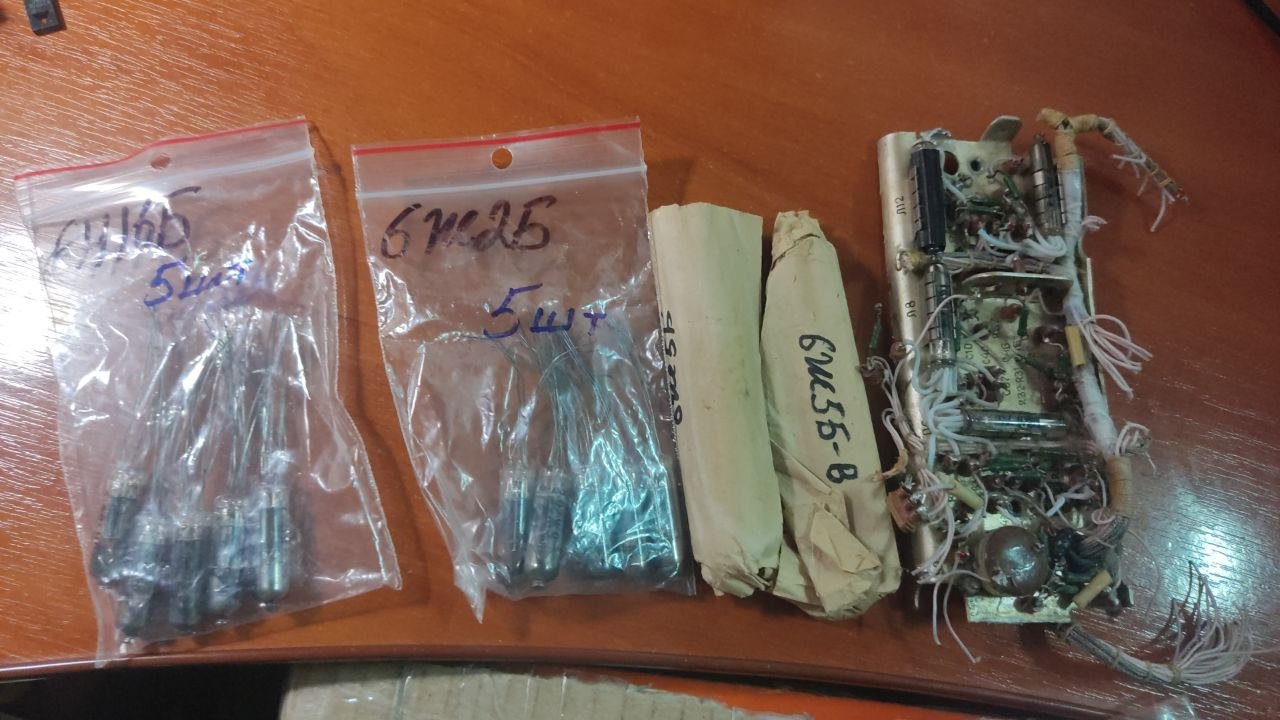

Трошки запчастин...

[UR5VCP]

ПНЧ ставте дві 1Ж29Б/18Б, 1-й ППЧ може краще 6Ж2Б ? Бо як казав Андрій, вона більш підходяща для АРП.




6Ж2Б не маю. Маю тільки те, що писав вище. ну прикуплю значить.
А в ПНЧ там взагалі будь що можна, аби потужності вистачило і пудсилення нормальне було..



[UR5FFR]

Да, другий міксер можна зробити загальний, але тоді добавиться ще комутація. Взагалі і перший можна було б зробити туж окремий. Може так і буде, але ці експерименти коли буде більше лампочок.



Тут є дуже багато питань.
1. В режимі передачі в тебе сигнал з частотою ПЧ йде на ДПФ а потім на другий змішувач. Це так не працює ДПФ повинен бути після другого змішувача. Тоді змішувач має сенс зробити один який буде працювати на передачу та на приймання.
2. АРП в УПЧ на 6Ж1Б - це ж пентод з короткою характеристикою. Як ти в нього АРП збираєшся вводити? Запирати лампу? То це дуже погана ідея. Для каскаду з регулюванням підсилення треба або варімю (6К4, 6К14, 6К15 тощо) або лампи які дозволяють змінювати крутизну напругою на третій сітці (6Ж2, 6Ж10). Як варіант робити АРП на шунтуванні діодами як у мене в Raisin та інших.
3. Перемикання гетеродинів то начеб-то хороша ідея, але ... Але! Якщо гетеродини аналогові то в тебе буде пролаз через ємність розімкнених контактів реле. Особливо якщо навантаження високоомне. До чого це приведе? До появи хибних каналів приймання



[oldPsyho]

Да, другий міксер можна зробити загальний, але тоді добавиться ще комутація. Взагалі і перший можна було б зробити туж окремий. Може так і буде, але ці експерименти коли буде більше лампочок.




Тут є дуже багато питань.
1. В режимі передачі в тебе сигнал з частотою ПЧ йде на ДПФ а потім на другий змішувач. Це та не працює ДПФ повинен бути після другого змішувача. Тоді змішувач має сенс зробити один який буде працювати на передачу та на приймання.
2. АРП в УПЧ на 6Ж1Б - це ж пентод з короткою характеристикою. Як ті в нього АРП збираєшся вводити? Запирати лампу? То це дуже погана ідея. Для каскаду з регулюванням підсилення треба або варімю (6К4, 6К14, 6К15 тощо) або лампи які дозволяють змінювати крутизну напругою на третій сітці (6Ж2, 6Ж10). Як варіант робити АРП на шунтуванні діодами як у мене в Raisin та інших.
3. Перемикання гетеродинів то начеб-то хороша ідея, але ... Але! Якщо гетеродини аналогові то в тебе буде пролаз через ємність розімкнених контактів реле. Особливо якщо навантаження високоомне. До чого це приведе? До появи хибних каналів приймання



Є питання)) В вашій схемі, полосові фільтра (які між антенною та змішувачем), можна перемикати за допомогою діодів? І ще, у вас там АРП та інша комутація на мосфетах, цей шматок схеми, можна на лампах зробити?)


[UR5FFR]

Да, другий міксер можна зробити загальний, але тоді добавиться ще комутація. Взагалі і перший можна було б зробити туж окремий. Може так і буде, але ці експерименти коли буде більше лампочок.



Тут є дуже багато питань.
1. В режимі передачі в тебе сигнал з частотою ПЧ йде на ДПФ а потім на другий змішувач. Це та не працює ДПФ повинен бути після другого змішувача. Тоді змішувач має сенс зробити один який буде працювати на передачу та на приймання.
2. АРП в УПЧ на 6Ж1Б - це ж пентод з короткою характеристикою. Як ті в нього АРП збираєшся вводити? Запирати лампу? То це дуже погана ідея. Для каскаду з регулюванням підсилення треба або варімю (6К4, 6К14, 6К15 тощо) або лампи які дозволяють змінювати крутизну напругою на третій сітці (6Ж2, 6Ж10). Як варіант робити АРП на шунтуванні діодами як у мене в Raisin та інших.
3. Перемикання гетеродинів то начеб-то хороша ідея, але ... Але! Якщо гетеродини аналогові то в тебе буде пролаз через ємність розімкнених контактів реле. Особливо якщо навантаження високоомне. До чого це приведе? До появи хибних каналів приймання



Є питання)) В вашій схемі, полосові фільтра (які між антенною та змішувачем), можна перемикати за допомогою діодів? І ще, у вас там АРП та інша комутація на мосфетах, цей шматок схеми, можна на лампах зробити?)



Давайте це у іншій темі а то ми ТС заплутаємо
