Простий транзисторний трансивер Бджілка (BeeJT TRX)

[UR5FFR]

Кулер Intel socket775 з мідною вставкою? Або замовляти друковану плату на алюмінієвій основі і вже плату прикручувати на алюмінієвий радіатор

Ні, це все якось складно дуже. В мене то мідь є. А ось хто буде повторювати? Треба якесь просте рішення де можна купити пластини міді товщиною 0,5-1мм


[serge_m]

Просте рішення - використовувати транзистори які розроблені під задачу. Так, трохи дорожче ніж все що перебрали в цій темі, але ж і результат стабільний, і мідь шукати не треба. Пошук мідних радіаторів - це вже з розряду "достати", а не "купити", що вже суперечить концепції даної розробки, якщо я правильно зрозумів.

[UR5FFR]

Плата модулятора яку я постив www.qrzua.club/viewtopic.php?p=3693#p3693 на жаль має резистор налаштування балансу. У трансивері де нема елементів налаштовування це виглядає дещо брутально та порушую загальний феньшуй Тому зроблена ще одна версія модулятора де єдине що регулюється це рівень підсилення мікрофона. Від котушок та трансформаторів теж вийшло здихатися.

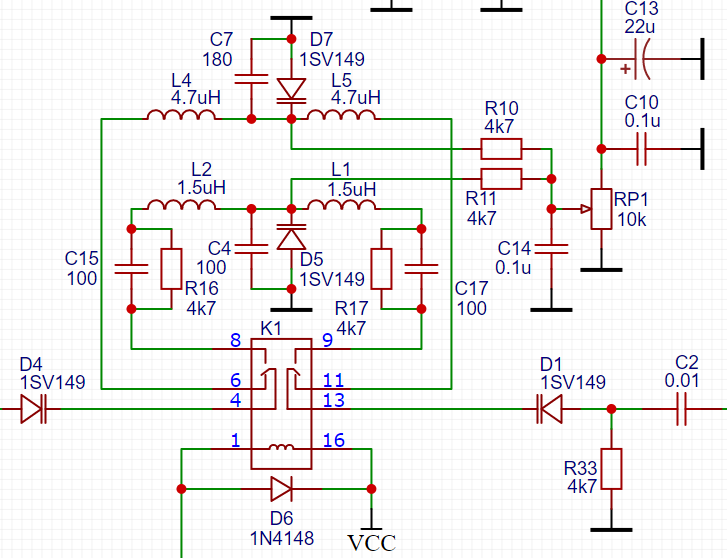

Схема дуже проста - по НЧ формуємо парафазний сигнал. Далі ключовий модулятор і емітерний повторювач. Діоди на виході обмежують вихідний сигнал на рівні 1.5Vpp. Навантаження 50ти омне.
Цікавий момент що на виході модулятора решта непригніченої несущої має подвійну частоту ПЧ, тобто 10МГц.



Просте рішення - використовувати транзистори які розроблені під задачу

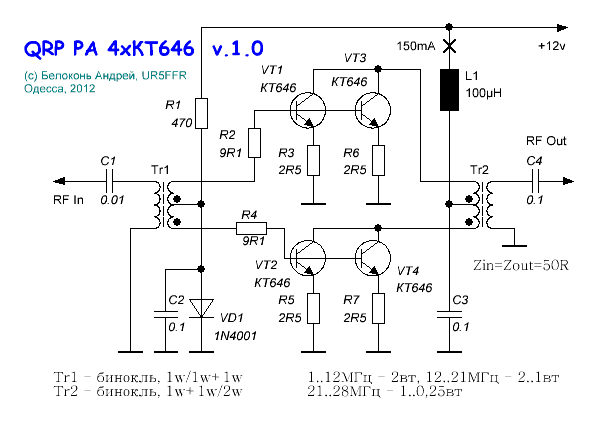

Так я ж не проти. На RD15/RD16 підсилювач виходить дуже простий та без танців з бубном. Але де їх купити не за всі гроші? На алі підробки. У нас або ціни космос. Або нема. Може здаватися що у іноземних аматорів справи краще. Але ... але вони так само шукають та пробують різні транзистори в PA які не зовсім для цього призначені. Ви що думаєте - це наші аматори додумалися ирфки ставити? Ні, це все з зарубіжних журналів - наші скопіювали

[UR5VFT]

- колись робив добірку недорогих транзисторів. може щось підійде ..73!
- 2SC5707 npn 80В/8А/15Вт/330МГц
2SD882 npn 30В/3А/10вт/90МГц
2SC3746 npn 60В/5А/20Вт/100МГц
2SC5171 npn 180В/2А/20Вт/200МГц
2SD2165 npn 100В/6А/30Вт/110мгц
2SC2837 npn 150В/10А/100Вт/70МГц
2SC3263 npn 230В/15А/130Вт/60МГц


[UT8AS]

Вітаю! Вже перевірив два ПА на двох цих транзисторах, що нижче, вони стояли у СВ р-ст для авто, на всіх бендах 15 Вт сінуса...майже...
https://blackchip.com.ua/tranzistori-mo ... r-2sc1969/


[serge_m]

На RD15/RD16 підсилювач виходить дуже простий та без танців з бубном. Але де їх купити не за всі гроші? На алі підробки. У нас або ціни космос. Або нема.




На алі - так, багато підробок, особливо якщо шукати подешевше. Сам через це пройшов. Але є на алі магазин, я би сказав спеціалізований, продає транзистори і модулі підсилювачів потужності радіочастоти. https://www.aliexpress.com/store/1102645309
Робив там кілька замовлень, все приїхало оригінальне. Ціна відповідна. Не по долару за штуку.
https://www.aliexpress.com/item/1005005244017383.html - RD15HVF1
https://www.aliexpress.com/item/1005005243580276.html - RD16HHF1

RD15HVF1 - в космодромі зараз ціна нормальна, навіть дешевше ніж за посиланням на алі вище.



[UR5FFR]

Вітаю! Вже перевірив два ПА на двох цих транзисторах, що нижче, вони стояли у СВ р-ст для авто, на всіх бендах 15 Вт сінуса...майже...
https://blackchip.com.ua/tranzistori-mo ... r-2sc1969/


Щось я дуже сумніваюсь що це оригінал. 1969 на алі усі підробки. Робочі лише демонтаж можна придбати по 10 баксів за штуку.

Робив там кілька замовлень, все приїхало оригінальне. Ціна відповідна. Не по долару за штуку.



По долару теж можна купити. Але демонтаж. Шукати по запиту "used rd15hvf1". Я таким чином брав не тільки RD15 але й інші потужні СВЧ транзистори - усі працюють.

[UR5VFT]

Але треба мідь. Питання де купувати.




Кулер Intel socket775 з мідною вставкою? Або замовляти друковану плату на алюмінієвій основі і вже плату прикручувати на алюмінієвий радіатор




- ідея реальна та маловитратна. можна купити бу. застосовували із підсилювачами на 520. 73!


[UR5FFR]

Було трохи часу - вирішив перевірити як буде працювати діодний змішувач високого рівня. Амплітуди від SI5351 йому недостатньо, тому було зроблено простий ключовий підсилювач (D9 1N60 - шотткі). Після змішувача диплексер та КФ таки же як і в інших схемах Бджілки


Змішувач працює, втрати мінімальні. Компресія (жовтий трек) краще ніж у звичайного діодного змішувача (зелений), але не дотягує до змішувача на 4053 (сірий та синій). P1db = +15dBm, IIP3 = +28dBm. Можливо ще кілька дб можно вижати якщо поставити щотткі замість КД503, але я цим бавитися не буду. Схема в реліз не піде.


[UR5VFT]

 - раніше часто використовував із синтезатором такий простий  діодний змішувач. було велике бажання спробувати змішувач на польових 310 тр. Андрій ви не випробували подібний?  73!
