6К1БВ є у двох варіантах. Перший - виводи у рядок. Є у любому довіднику. Другий варіант - виводи по колу. У довідниках інформації нема.
Дякую UR5KIM за розпіновку Така ж саме проблема з іншими пентодами 6Ж1БВ, 6Ж2БВ, 6Ж5БВ та 6Ж10БВ. У довідниках є розпіновка де виводи у рядок.
Вдалось знайти нумерацію для 6Ж2БВ виводи по колу - вона співпадає з 6К1БВ.

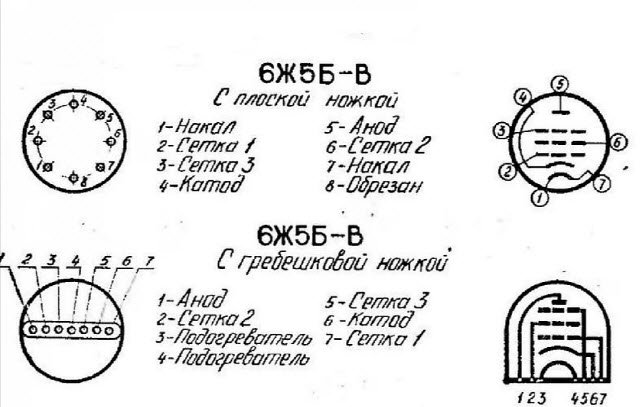

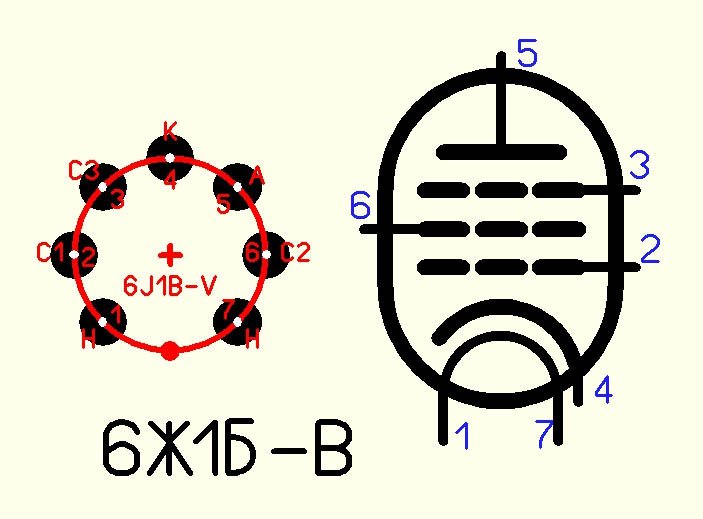

Також співпадає нумерація для 6Ж5БВ, 6Ж10БВ (посилання) та 6Ж1БВ (посилання) Тобто сверхмініатюрні пентоди підвищеної надійності (літера В на кінці маркування) с виводами колом мають уніфіковану розпіновку





Що швидко вдалося знайти.
Виводи по колу - це лампи з позначенням в кінці літерою "Р" - 6Ж1Б-ВР.



Пенсіонер писав: ↑Чет серпня 17, 2023 12:16 pm Що швидко вдалося знайти.
Виводи по колу - це лампи з позначенням в кінці літерою "Р" - 6Ж1Б-ВР.




Не співпадає накал. У ламп серії БВ з виводами колом накал на 1 та 7 виводах. Б-ВР мабуть десь існує, але мені такі не попадались. А ось такі БВ як я описав вище досить часто продають.
Я навів посилання де чоловік не тільки встановив цоколівку 6Ж1БВ, але й зібрав на цих лампах декілька схем. Тобто це перевірена інформація


UR5FFR писав: ↑Суб червня 17, 2023 10:35 pm Таблиця по максимальному підсиленню ламп від US5MSQМаксимальный-Кус-популярных-радиоламп_обновленный.png
Формули, по яким проводиться розрахунок (увага на одиниці вимірювання!)Максимальный-Кус-популярных-радиоламп формулы.png

Довідкові данні по трансформаторам ТВ2 та ТВ3ТВ2 ТВ3 трансформаторы.jpg






дані наведені в таблиці не відповідають реальним, бо невірно визначено Rн.


ur5ffc писав: ↑Вів грудня 12, 2023 10:52 am

UR5FFR писав: ↑Суб червня 17, 2023 10:35 pm Таблиця по максимальному підсиленню ламп від US5MSQМаксимальный-Кус-популярных-радиоламп_обновленный.png
Формули, по яким проводиться розрахунок (увага на одиниці вимірювання!)Максимальный-Кус-популярных-радиоламп формулы.png


дані наведені в таблиці не відповідають реальним, бо невірно визначено Rн.


Це мабуть питання до US5MSQ, до речі він тут зареєстрований на форумі. Я таблицю повністю не перевіряв але вибірково вона співпадає з наведеними формулами

UR5FFR писав: ↑Вів грудня 12, 2023 12:58 pm

так, можуть навіть і всі співпасти якщо це поодинокий каскад на лабораторному столі з високоомним навантаженням у вигляді вимірювального пристрою.

Режими популярних генераторних ламп



Пенсіонер писав: ↑Суб липня 22, 2023 8:11 pm Агафонов "Все про лампи" (на рос.) 2014
1961 RC-21 RCA Receiving tube manual 1961
https://drive.google.com/drive/folders/ ... _tzBfXhdcw




це не Агафонов

справжній Агафонов тут:

https://drive.google.com/file/d/1BZtOww ... p=drivesdk


ur5ffc писав: ↑Нед грудня 17, 2023 11:25 am

UR5FFR писав: ↑П'ят червня 16, 2023 10:09 pm "Справочник по электронным приборам" Д.С.Гурлев 1966


чудова книжка, справжня енциклопедія.
але нажаль у багатьох місцях зіпсована...





знайшов не пошкоджений:

https://drive.google.com/file/d/180DqhI ... p=drivesdk
