Довідкова література по лампам

[UR5FFR]

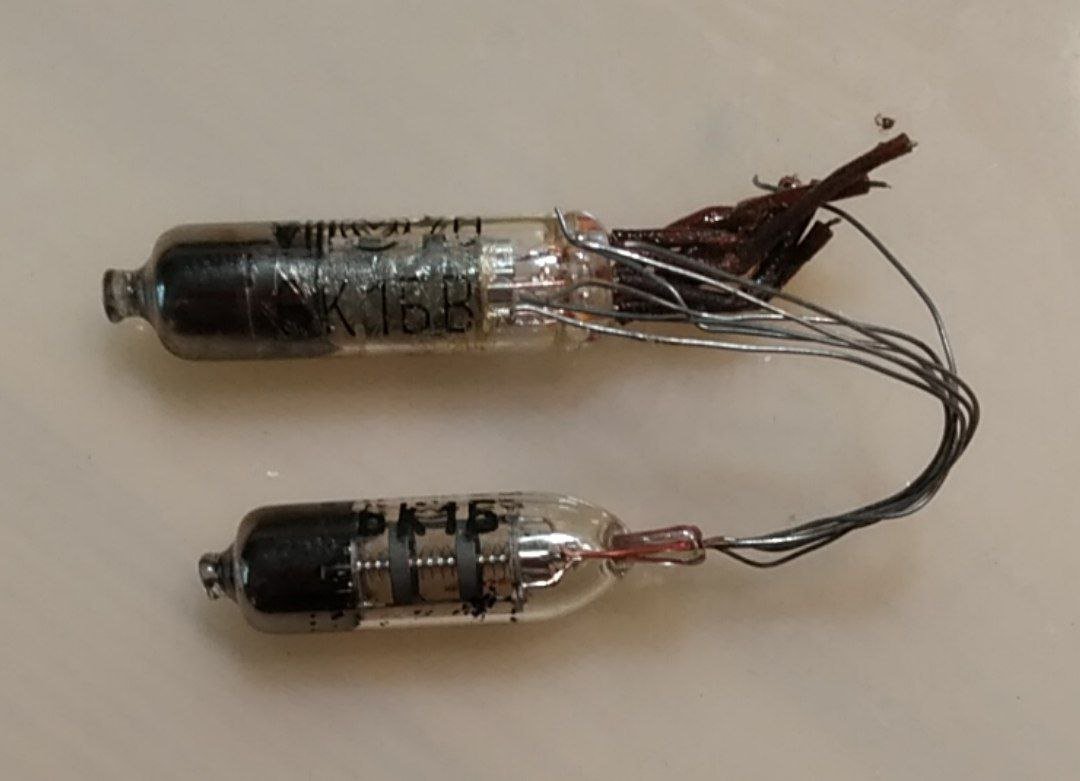

6К1БВ є у двох варіантах. Перший - виводи у рядок. Є у любому довіднику. Другий варіант - виводи по колу. У довідниках інформації нема.
Дякую UR5KIM за розпіновку

Така ж саме проблема з іншими пентодами 6Ж1БВ, 6Ж2БВ, 6Ж5БВ та 6Ж10БВ. У довідниках є розпіновка де виводи у рядок.
Вдалось знайти нумерацію для 6Ж2БВ виводи по колу - вона співпадає з 6К1БВ.

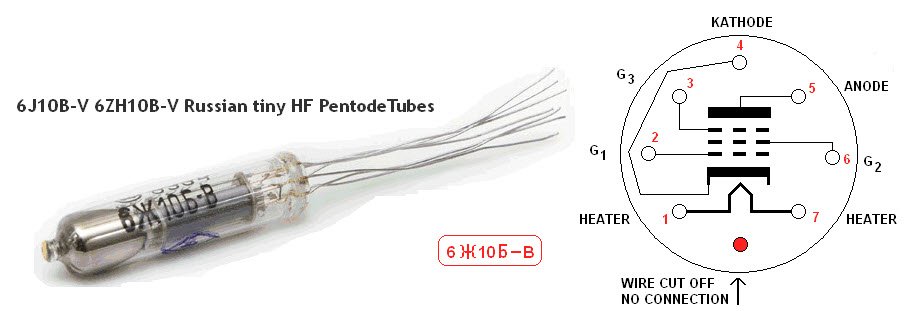

Також співпадає нумерація для 6Ж5БВ, 6Ж10БВ (посилання) та 6Ж1БВ (посилання)

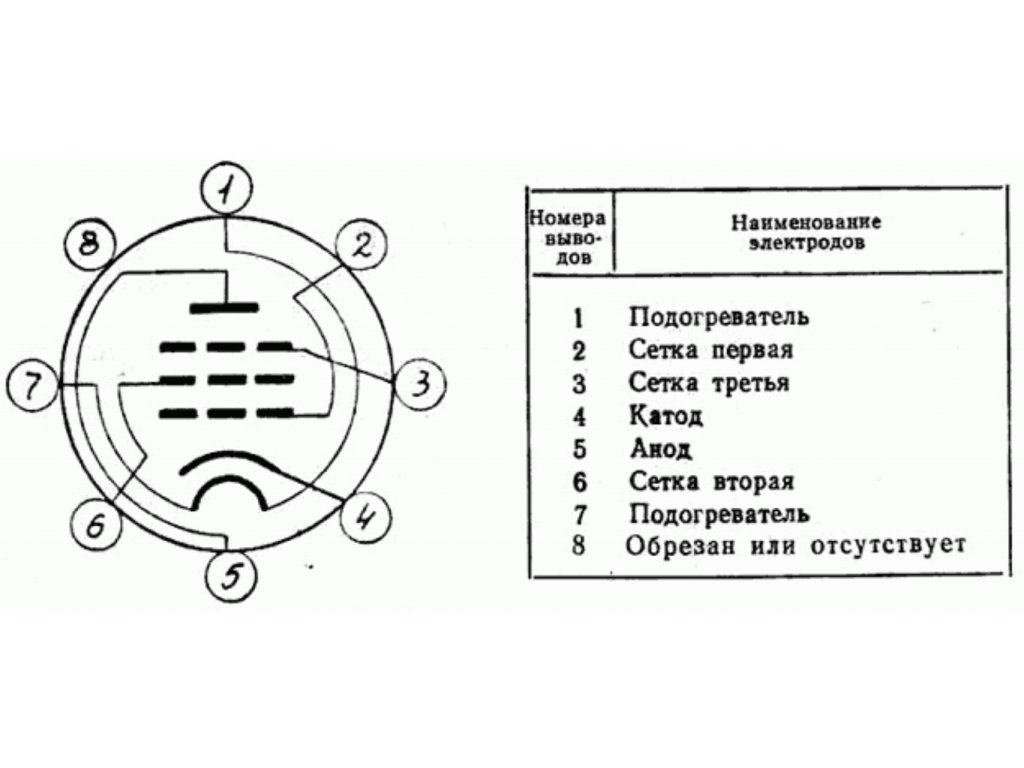

6Ж5БВ выводы по кругу.jpg (51.43 Кіб) Переглянуто 3981 раз

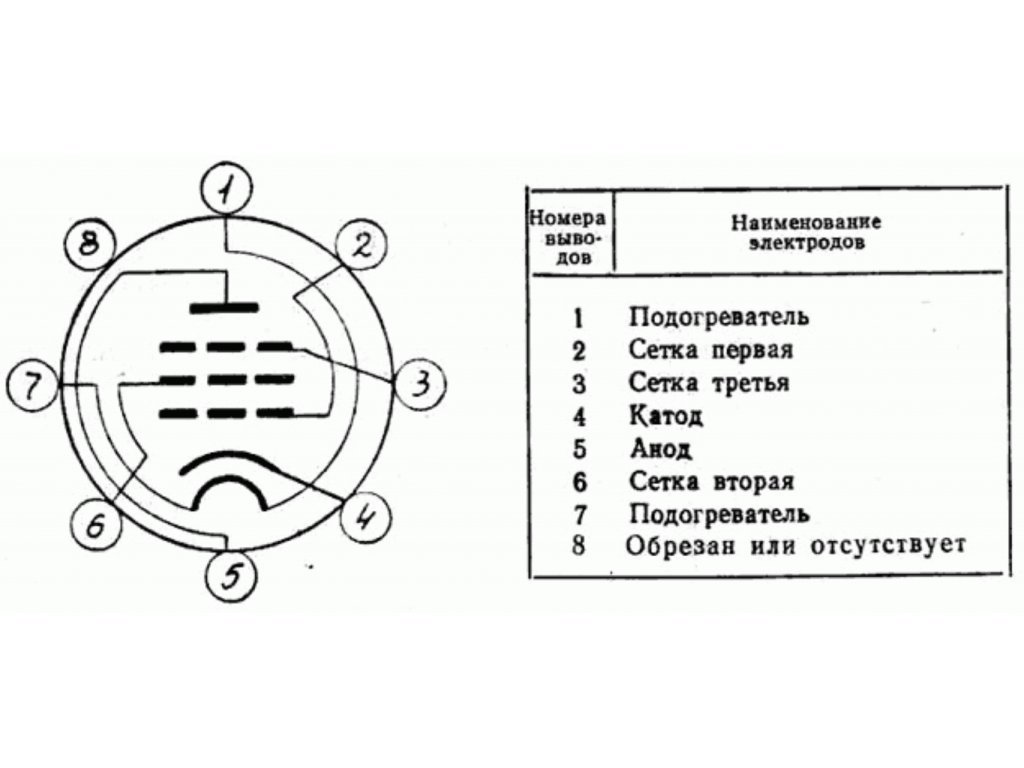

6Ж1БВ выводы по кругу.jpg (47.16 Кіб) Переглянуто 3980 разів

Тобто сверхмініатюрні пентоди підвищеної надійності (літера В на кінці маркування) с виводами колом мають уніфіковану розпіновку





[Пенсіонер]

Що швидко вдалося знайти.
Виводи по колу - це лампи з позначенням в кінці літерою "Р" - 6Ж1Б-ВР.



[UR5FFR]

Що швидко вдалося знайти.
Виводи по колу - це лампи з позначенням в кінці літерою "Р" - 6Ж1Б-ВР.




Не співпадає накал. У ламп серії БВ з виводами колом накал на 1 та 7 виводах. Б-ВР мабуть десь існує, але мені такі не попадались. А ось такі БВ як я описав вище досить часто продають.
Я навів посилання де чоловік не тільки встановив цоколівку 6Ж1БВ, але й зібрав на цих лампах декілька схем. Тобто це перевірена інформація


[ur5ffc]

Таблиця по максимальному підсиленню ламп від US5MSQМаксимальный-Кус-популярных-радиоламп_обновленный.png
Формули, по яким проводиться розрахунок (увага на одиниці вимірювання!)Максимальный-Кус-популярных-радиоламп формулы.png

Довідкові данні по трансформаторам ТВ2 та ТВ3ТВ2 ТВ3 трансформаторы.jpg






дані наведені в таблиці не відповідають реальним, бо невірно визначено Rн.


[UR5FFR]

Таблиця по максимальному підсиленню ламп від US5MSQМаксимальный-Кус-популярных-радиоламп_обновленный.png
Формули, по яким проводиться розрахунок (увага на одиниці вимірювання!)Максимальный-Кус-популярных-радиоламп формулы.png


дані наведені в таблиці не відповідають реальним, бо невірно визначено Rн.


Це мабуть питання до US5MSQ, до речі він тут зареєстрований на форумі. Я таблицю повністю не перевіряв але вибірково вона співпадає з наведеними формулами

[ur5ffc]

так, можуть навіть і всі співпасти якщо це поодинокий каскад на лабораторному столі з високоомним навантаженням у вигляді вимірювального пристрою.

[UR5VFT]

Режими популярних генераторних ламп



[ur5ffc]

Агафонов "Все про лампи" (на рос.) 2014
1961 RC-21 RCA Receiving tube manual 1961
https://drive.google.com/drive/folders/ ... _tzBfXhdcw




це не Агафонов

[ur5ffc]

справжній Агафонов тут:

https://drive.google.com/file/d/1BZtOww ... p=drivesdk


[ur5ffc]

"Справочник по электронным приборам" Д.С.Гурлев 1966


чудова книжка, справжня енциклопедія.
але нажаль у багатьох місцях зіпсована...





знайшов не пошкоджений:

https://drive.google.com/file/d/180DqhI ... p=drivesdk
