 Забули додати тут схемне рішення !



Так дійсно! Дякую за підказку. Додаю схеми DDC/DUC та DSP. Маю сказати, що в схемі DSP використовується stm32h743ii, а не той, що там зазначений. Свого часу знайшов документ в якому описувалось, що вони по пінам сумісні крім деяких, які у мене не використовуються, то вирішив зробити таку універсальну плату. Але пізніше ще виявилось, що SD карта теж не буде так працювати. Коротше кажучи буду виправляти цей момент в наступних версія.

schemes.7z

(644.92 Кіб) Завантажено 175 разів




[iurii]

 Інтерфейс "з нуля" писали або якусь лібу використовували?


Інтерфейс писався "з нуля". Захотілось зробити просту бібліотеку, що б користуватися в своїх проектах. В результаті з'явилась бібліотека, що дозволяє створювати такі інтерфейси і крім неї ще програма для генерування ресурсів (іконки, шрифти і таке інше). До речі, саме через цю бібліотеку я поки не виклав код у вільний доступ.


[UR5FFR]

В результаті з'явилась бібліотека, що дозволяє створювати такі інтерфейси і крім неї ще програма для генерування ресурсів (іконки, шрифти і таке інше). До речі, саме через цю бібліотеку я поки не виклав код у вільний доступ.

Бібліотека може представляти окремий інтерес. Я трішки копав цю тему нещодавно. З опенсорсних знайшов тільки LVGL, інші або дуже примітивні, або комерційні з закритим кодом. LVGL портабільна, вміє працювати з маленьким буфером (менш ніж повний екран), підтримує різні пристрої типу миші, клавіатури, тачскріну, енкодера. Розуміє жести з тачскріна. Є сторонній візуальний редактор екранів SquareLine Studio. Але написана не на C++, а на чистому C, що ускладнює використання. Деякі фічі та можливості теж не зовсім прозоро описані в документації. Загалом нерви вона мені таки зробила поки я з неї розбирався


[iurii]

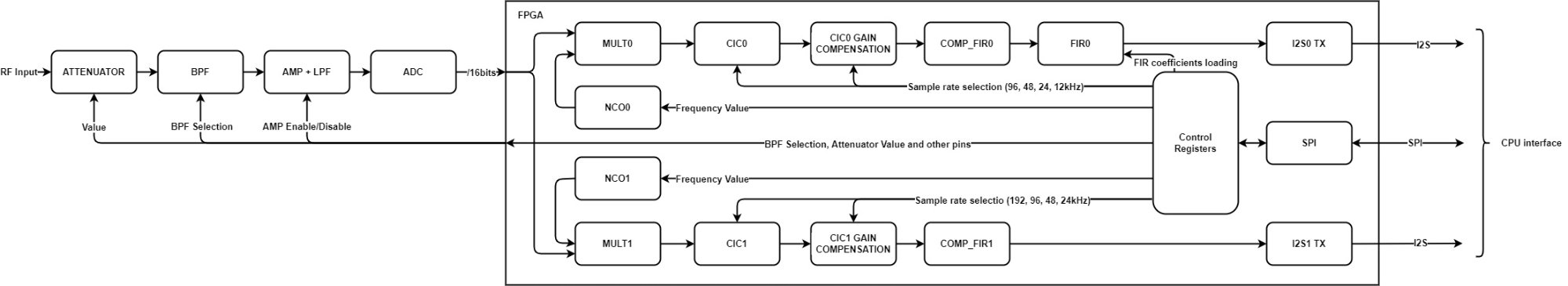

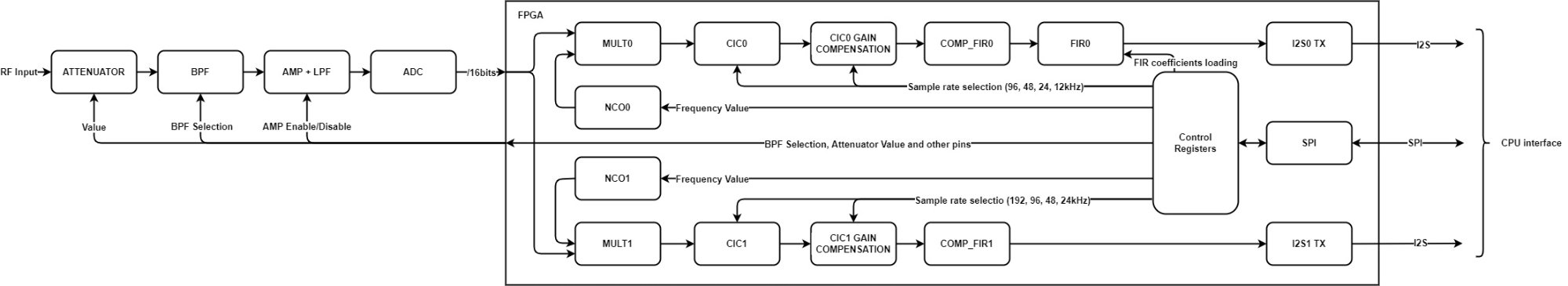

Додаю блок-схема DDC




[iurii]

Вирішив в якості вихідного підсилювача використати схему описану UR5FFR на форумі тут. Проект буде відкритим і знаходитиметься тут. За прикидками це буде одна плата з приблизними розмірами 100х120.



[vasylll]

Проект буде відкритим і знаходитиметься ....




Якщо маєте бажання, зробити окреме подання напруги живлення вихідного каскаду.
На випадок підняття  потужності при збільшенні напруги цього каскаду - 14-24В




[UR5FFR]

Якщо маєте бажання, зробити окреме подання напруги живлення вихідного каскаду.
На випадок підняття  потужності при збільшенні напруги цього каскаду - 14-24В



Це має сенс тільки для RD16. Для RD15 не треба перевищувати живлення більш ніж 15в бо у нього максимальна напруга на стоці 30в.


[iurii]

Завершив роботою над схемою підсилювача потужності. Схему розмістив на github. Буду вдячний якщо хтось зможе переглянути схеми і дати рекомендації чи, можливо, знайти якісь помилки. На схемі ФНЧ вказано розрахункові номінали які будуть підганятися пізніше.

PA-15-30W.zip

(295.42 Кіб) Завантажено 128 разів





[iurii]

Після роздумів вирішив значно спростити схему підсилювача потужності щоб розмістити все на платі 100х100 мм. Схему можна глянути в репозиторії на GitHub. Додаю декілька картинок 3D моделей








[iurii]

Приїхали плати підсилювача потужності. Замовляв на JLCPCB. Якщо є бажаючі зібрати такий ПП пишіть - декілька плат подарую, але майте на увазі, що ця конструкція ще не збиралась і не перевірялась, то можуть бути помилки.
