Re: "Народний" Трансивер на базі ESP32-A1S
Додано: П'ят вересня 23, 2022 6:05 am
Almaro1741
UR5FFR писав: ↑Чет вересня 22, 2022 5:12 pm
Якщо ви уважно читали мій
аналіз архітектур то то я там навів недоліки тракту з квадратурними каналами. Основна проблема це розбалансування каналів по амплітуді та фазі. І якщо амплітудний баланс легко виправити, то з фазовим є проблеми.
Квадратурний формувач на 74LVC74 має велику похибку яка зростає із зростанням частоти. Краще тут веде себе 74LVC574 (
тут можна почитати детальніше). Але навіть 74LVC574 має похибку на частоті 30МГц. Тому усі нормальні приймачі мають у себе блок корекції амплітудно-фазовогу дисбалансу. І це не примітивні алгоритми, бо фазовий дисбаланс залежить від частоти не тільки прийому, а й на панорамі.
Si5351 теж не є ідеальним джерелом квадратури. Але даташит не визначає ії похибку.
Якщо ми прийняли рішення що коригуємо дисбаланс програмно то не має різниці з якою похибкою працює наш тракт - це зовсім не принципово. Я бачив як алгоритм повністю компенсує дисбаланс до 10-20 градусів по фазі. І це все дуже добре працює у приймачі. А от у передавачі ми маємо проблему бо ми не можемо компенсувати дисбаланс.
Тому перевірене рішення - 74LVC574. Якщо є змога та час на експерименти, то можна попробувати взяти сигнал напряму з SI5351
Як на рахунок AD8333? Мікросхема створена для медичних апаратів, працює від 0 до 50МГц. на вхід подається х4 частота. В такому випадку не потрібно 74LVC74 і FST3253 а лише мікросхема AD8333. Сигнали напряму з сішки з тієї інформації що знаходим на просторах може видавати квадратурний сигнал рівний половині максимальної частоти каналу. тобто від 3 МГЦ до 110МГц.
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: П'ят вересня 23, 2022 8:19 am
UR5FFR

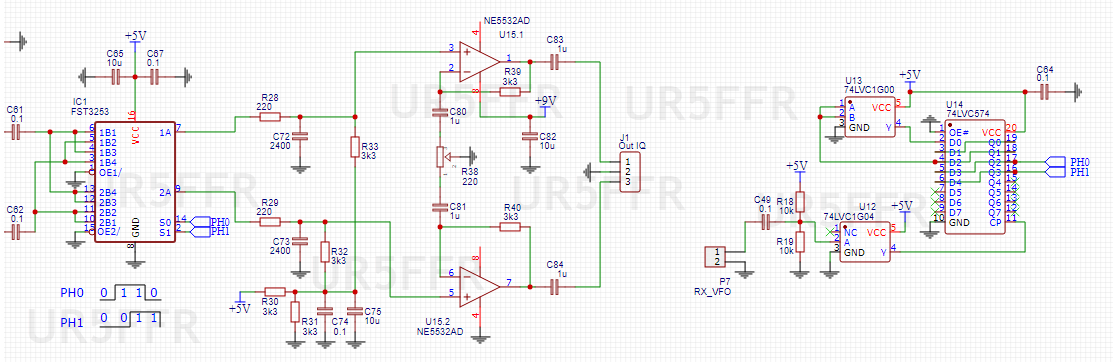

AD8333 працювати буде. Але ціна - 10+ баксів на аліекспрес і ніяких гарантій що це не відбраковка. Тобто рішення не "народноє". Робить щось на зразок цього і воно гарантовано буде працювати. В мене вже працює
- sdr_eridan_ur5ffr.png (98.57 Кіб) Переглянуто 1726 разів

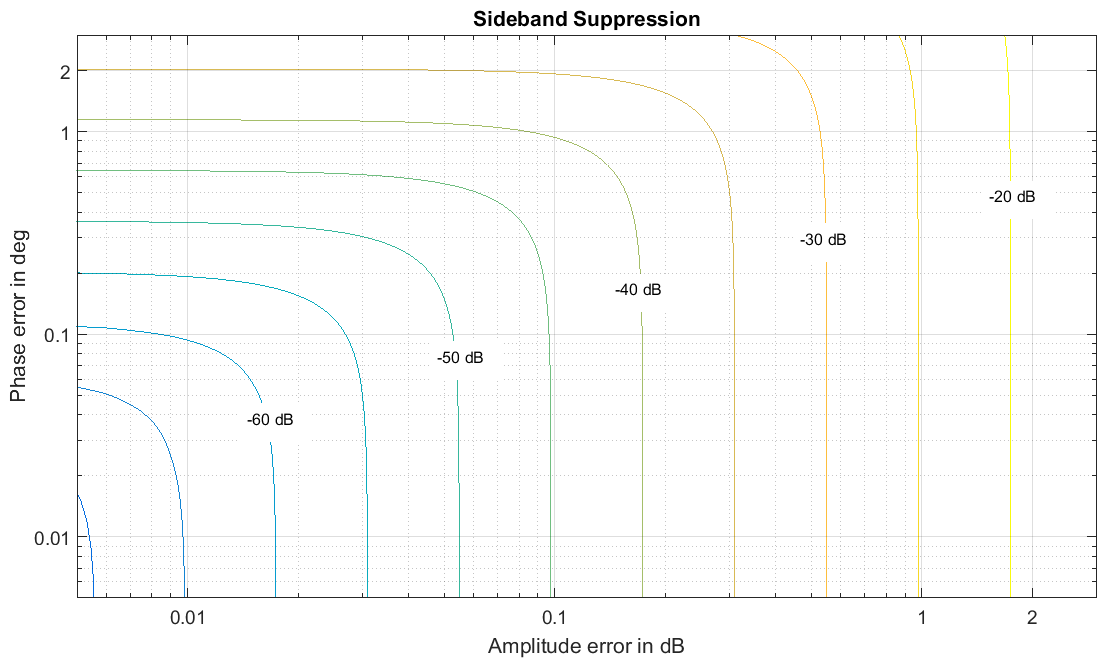

Стосовно дисбалансу. Ось тут
https://panoradio-sdr.de/ssb-demodulation є графік залежності дисбалансу вид амплітудної та фазової похибки. Це для усвідомлення проблеми
- ssb_suppression.png (65.27 Кіб) Переглянуто 1726 разів
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Суб жовтня 01, 2022 5:24 pm
Almaro1741
В Ваших схемах використовується підсилювач NE5532, чим зумовлене використання цієї мікросхеми? Маю в наявності LM4562, використовується в трансивері uSDX, чи не буде його оптимальніше використовувати? По даташитах виходить що 4562 більше підходить для підсилювача сигналу, чи все ж краще використати Ваш варіант?
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Суб жовтня 01, 2022 6:23 pm
Almaro1741
Також в наявності є 74ACT, в деяких джерелах говорять що вона краще тримає високі частоти.
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Суб жовтня 01, 2022 6:24 pm
Almaro1741
Частина залишилась від uSDX, частину випаяв з бувших у використанні старих відеокарт.
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Суб жовтня 01, 2022 6:34 pm
UR5FFR
LM4562 цілком можливо ставити замість NE5532. По шумам вона буде трохи краще. За 74ACT нічого не скажу - не мав справи. Якщо нема 74LVC то можна ставити 74AC і мабуть 74ACT
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Нед жовтня 02, 2022 6:02 am
Almaro1741
UR5FFR писав: ↑Суб жовтня 01, 2022 6:34 pm
LM4562 цілком можливо ставити замість NE5532. По шумам вона буде трохи краще. За 74ACT нічого не скажу - не мав справи. Якщо нема 74LVC то можна ставити 74AC і мабуть 74ACT
74ACT- по даташиту така ж сама як і 74AC. З тією відмінністю що 74ACT має TTL толерантні виводи.
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Пон жовтня 03, 2022 6:04 pm
Almaro1741
UR5FFR писав: ↑П'ят вересня 23, 2022 8:19 am Робить щось на зразок цього і воно гарантовано буде працювати. В мене вже працює :)sdr_eridan_ur5ffr.png
Питання. Яке функціональне завдання в резистора R38 на схемі? в uSDX його немає
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Пон жовтня 03, 2022 8:11 pm
UR5FFR
R38 відповідає за амплітудний баланс каналів
Re: "Народний" Трансивер на базі ESP32-A1S
Додано: Пон жовтня 03, 2022 9:31 pm
Almaro1741
Прикинув частину схеми трансивера. майже на 100% впевнений що є помилки, як в номіналах так і в деяких моментах схеми. Якщо щось знайдете, пишіть будемо виправляти
