Трансивер на надмініатюрних лампах

[UR5VCP]

Оскільки робота з ГСС вже майже закінчена (з деяких причин трішки затягується, але не надовго), маю намір найближчим часом зібрати ламповий апарат. Транзистори і синтезатори вже трошки приїлося.

Отже, виходжу з наступного:
- я страшно ліниве створіння, і робити нормальне шасі під пальчикові або октальні лампи я не буду.
- основна мета - просто порозважатися, отримати досвід в роботі з радіолампами
- ну і звісно - радіоаматорство - то є творчість, чому б і да?

Відповідно я собі бачу наступну конструкцію:
- лампи виключно надмініатюрні, або нувистори, або лампи з накалом 6 вольт, не стерженькові (в них параметри ну ніяк)
- модульна конструкція, кожен блок в вигляді функціонально закінченого модуля.
- все "житиме" на основній платі, з можливістю легкої модифікації і зміни схеми.

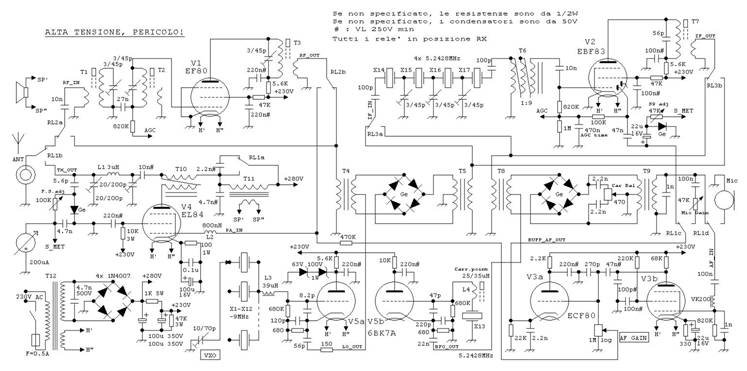

Окрім "Альбатроса" придивився наступну схему:

 Хотів би почути думку колег, якщо розбити схему на блоки, звісно УНЧ та УМ розділити, УМ зробити двотактним, ну там ще деякі зміни внести можна, варто звертати увагу?

А також, які аналоги з надмініатюрних ламп існують в природі до вказаних на схемі?
Особливо цікавить чи є в природі аналог 6К13П.

Не ставлю за мету зібрати новий УВ3ДІ, все простіше, просто поекспериментувати та послухати "теплий ламповий звук" ))) (Я вже забув як "Крот" звучить... або УВ3ДІ).

[UR5FFR]

Ця схема вже обговорювалась на форумі. Ось оригінальна схема від IW9HJV та IW9ARO


Посилання на оригінальна схема. Там є багато інформації та параметри.

Noise Floor: ~70nV (-130dBm)@3dB S+N/N
Sensitivity: 0.14uV (-124dBm)@10dB S+N/N
Blocking (deltaF=±50KHz): -46dBm
Blocking (deltaF=±10KHz): -50dBm
3rd order IMD (deltaF=±25KHz): -66dBm
3rd order IMD (deltaF=±100KHz): -66dBm
IMD dynamic range: 64dB
Calculated IPC (ARRL method): -34dBm
2nd order IMD (8+6=14MHz): -26dBm
2nd order IMD (22-8=14MHz): -16dBm
IF rejection: 92dB
Image rejection: 96dB
S9 reading: 50uV

На мій погляд 64дб динамічного діапазону по imd це дуже замало. 64дб означає що два сигнали з рівнем на 64дб більш ніж noise floor будуть створювати завади прийманню на рівні noise floor. А щоб ті ці завади почув з S+N/N=10дб то рівень буде на 3-4дб більший. -66дбм+3дб=-63дбм~=145мкв=S9+10дб.
Блокування теж фігове. -50..-46дбм це десь 0,5..1мв, або S9+20..S9+30. Тобто приймач буде затикатися якщо на діапазоні є потужна станція



[UR5VCP]

Андрію, моє крайнє спілкування з радіолампами будо в епоху ТВ "Рубін" (кольороволампових), та "вротБьєрозка" (монохромнолампових). Зараз  я хочу просто для початку погратися.
А більш конкретно:

 - модульна конструкція, кожен блок в вигляді функціонально закінченого модуля.
- все "житиме" на основній платі, з можливістю легкої модифікації і зміни схеми.

Тобто я ніби то натякнув )) Якщо "зайде" то матиме можливість розвитку ця конструкція. А ні - то "в тумбочку".

ЗІЖ забув, максимальну кількість "крутілок" і "вертєлок" я однозначно добавлю, так, щоб регулювати кожен параметр кожного каскада. Такий собі радіоконструктор. Я не кажу щоб брати точно цю схему, вважаю, її можна трошки модифікувати. Але починати може з неї?


[UR5VCP]

На даний момент дуже потребую підказки, чим замінити вказані на схемі лампочки, бо було сказано коротко і просто - "скажи, що тобі потрібно, і будем шукати". А я не знаю що потрібно )))
Маю на даний момент наступне:

нувістори 6С62Н = 2 шт == (думаю на ГПД з низьким анодним, дасть чистий спектр)
надмініатюрна 6Х7Б подвійний діод = 2 шт
стерженькова 1Ж24Б пентод - 2 шт
надмініатюрна 6Н16Б-И = подвійний тріод 1 шт
надмініатюрна 6Ж1Б-В пентод - 2шт

тут явно не вистачає лампочок для двотактного вихідного каскаду, хочу 2-3Вт,
і не вистачає аналога 6К13П або чого з крутизною >11 а не <5 мав.


[UR5FFR]

Але починати може з неї?




Я тобі її параметри навів та їх розшифровку. На мій погляд дуже велике підсилення по ВЧ перед першим змішувачем.
Але "для погратися" то можна і з цієї конструкції почати



[UR5FFR]

До речі - АРП в ПВЧ - це повний триндець Шо воно там буде регулювати? Це приклад як не треба робити. Таке працювало 50 років тому. А зараз - ніт. Я би зовсім викинув ПВЧ та з антени сигнал подав зразу на змішувач. Та переніс би цей ПВЧ після КФ по ПЧ


[UR5VCP]

з антени сигнал подав зразу на змішувач. Та переніс би цей ПВЧ після КФ по ПЧ

змішувач не на діодах а на нувісторах! Вже цікавіше!
Маю тільки два, але думаю буде ще


Пока прикидуєм, так, аби було цікаво і не дарма потрачено час.

[oldPsyho]

Оскільки робота з ГСС вже майже закінчена (з деяких причин трішки затягується, але не надовго), маю намір найближчим часом зібрати ламповий апарат. Транзистори і синтезатори вже трошки приїлося.

Отже, виходжу з наступного:
- я страшно ліниве створіння, і робити нормальне шасі під пальчикові або октальні лампи я не буду.
- основна мета - просто порозважатися, отримати досвід в роботі з радіолампами
- ну і звісно - радіоаматорство - то є творчість, чому б і да?

Відповідно я собі бачу наступну конструкцію:
- лампи виключно надмініатюрні, або нувистори, або лампи з накалом 6 вольт, не стерженькові (в них параметри ну ніяк)
- модульна конструкція, кожен блок в вигляді функціонально закінченого модуля.
- все "житиме" на основній платі, з можливістю легкої модифікації і зміни схеми.

Окрім "Альбатроса" придивився наступну схему:Screenshot_36.jpg
 Хотів би почути думку колег, якщо розбити схему на блоки, звісно УНЧ та УМ розділити, УМ зробити двотактним, ну там ще деякі зміни внести можна, варто звертати увагу?

А також, які аналоги з надмініатюрних ламп існують в природі до вказаних на схемі?
Особливо цікавить чи є в природі аналог 6К13П.

Не ставлю за мету зібрати новий УВ3ДІ, все простіше, просто поекспериментувати та послухати "теплий ламповий звук" ))) (Я вже забув як "Крот" звучить... або УВ3ДІ).



я цю схему якраз помалу збираю, але на звичайних пальчикових лампах. На надмініатюрних лампах (6Ж5Б/6Ж9Б/6Ж10Б та 6Н16Б) бачив зібрану конструкцію альбатроса. На рахунок цієї конструкції - хз. Чим замінете лампу 6К13П ? або 6Ф12П? серед надмініатюрних їх навіть найближчих аналогів немає.


[oldPsyho]

з антени сигнал подав зразу на змішувач. Та переніс би цей ПВЧ після КФ по ПЧ

змішувач не на діодах а на нувісторах! Вже цікавіше!
Маю тільки два, але думаю буде ще


Пока прикидуєм, так, аби було цікаво і не дарма потрачено час.



Щось мені здається, воно не сильно поліпшить якість прийому.


[oldPsyho]

До речі - АРП в ПВЧ - це повний триндець Шо воно там буде регулювати? Це приклад як не треба робити. Таке працювало 50 років тому. А зараз - ніт. Я би зовсім викинув ПВЧ та з антени сигнал подав зразу на змішувач. Та переніс би цей ПВЧ після КФ по ПЧ




Ось і чекаю на вашу конструкцію малолампового))
