ГСС "дешево та сердито"

[UR5FFR]

Для діодного детектора

а для не діодного?


Тобі треба регулювати вихід ступенями в 1дб. Два каскади на 998 дадуть десь 56дб - приблизно по 28дб на каскад. Ось і рахуй - 4096/56=73 ступні на 1дб. На мій погляд цього досить

[UR5VCP]

Питання по вихідному АТТ:

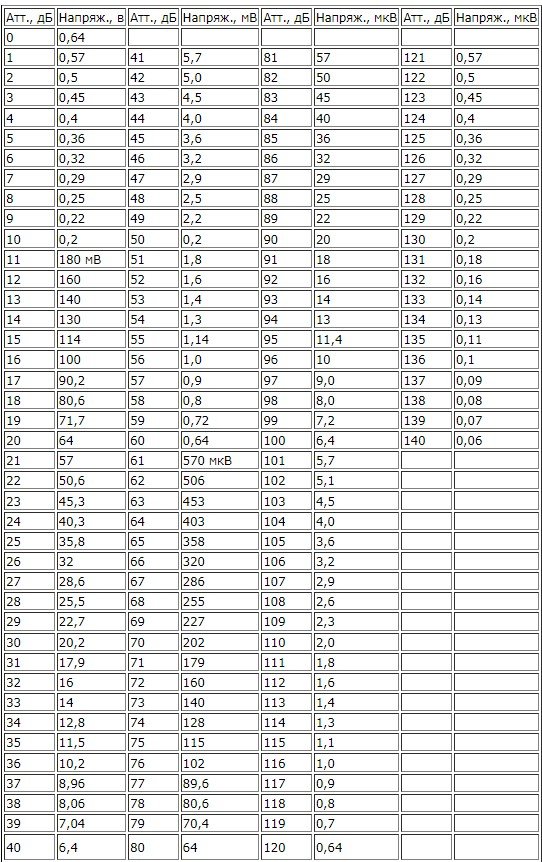

Регулювання буде перемиканням атенюатора, дані беру з цієї ось таблички (вона правильна?)

 Тобто крутим ручкою на дистплеї рівень АТТ від 0 до -140 і відповідно напруга на виходу так само змінюється.

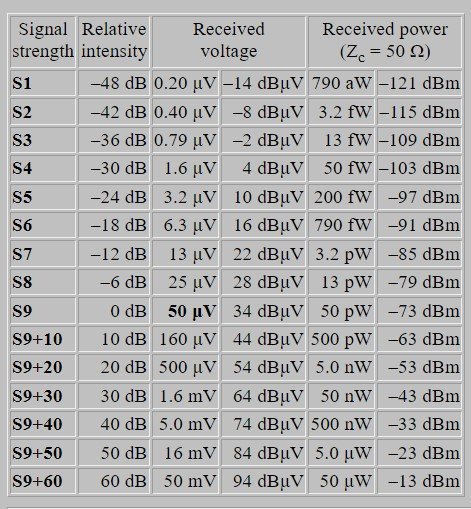

Окрім того, хочу зробити чисто для їнформації відображення рівня сигналу по Сметру, берем дані з цієї таблички:



Проміжні значення сметра будуть показуватися в вигляді найближчого з крапочкою або знаком +-, шене знаю. То не проблема.

і хочу прикрутити значення в dBuV чи dBmV, як по стандарту положено? І як іх порахувати? Чи де взяти табличку щоб загнати в масив?

[UR5FFR]

 Тобто крутим ручкою на дистплеї рівень АТТ від 0 до -140


Про -140дб забудь. Більш 120дб послаблення робити нема сенсу. При напругах біля 1мкв треба юзати зовнішній екранований атенюатор, бо буде пролаз.

і хочу прикрутити значення в dBuV чи dBmV, як по стандарту положено? І як іх порахувати? Чи де взяти табличку щоб загнати в масив?


0дбм - це 1мвт на 50ом або 223.6мв rms.
Між дбм та дбв (тобто від 1в) проста залежність: dBm=dBv-13.01db
Було б чудово мати можливість перемикати кнопочкою одиниці вимірювання. У мене у китайському ГСС саме так і зроблено. Показує dBm, Vrms, Vpp. Дуже зручно
Ти міг би додати ще dBuV та S-метр

[UR5VCP]

Було б чудово мати можливість перемикати кнопочкою одиниці вимірювання

Роблю таким чином:
- в основному режимі маємо лівим енкодером рухаємося по розрядах встановлення частоти, вибору комірки ГСС (я зробив 4, можна перемикати оперативно, ну як в трансивері "а б ц д", козна помнить свою частоту, і в другому рядку можемо перемикати ослаблення АТТ (три розряли) і одночасно відображаємо наступне: власне ослаблення (-015dB) поруч сигнал сметра S9 або +20, або S8+ якщо сигнал трошки вище 8, або 9- якщо трошки нижче 9. Поруч напруга в dBuV. Ну якось так.

- правий енкодер міняє параметри вібрані лівим.

- натискання на правий по кругу перемикає робочі режими, встановлення частоти синтезатора сішки, встановлення частоти ДДС генератора, встановлення частоті третьго виходу сішки, вимірювання частоти, вимірювання напруги, і так по кругу (а може коротке натискання на лівий буде повертати назад, мабудь так, буде вперед-назад по кругу).

- довге натискання на лівий викликає меню, там доступні всі режими, ну якшо ліньки тицяти на енкодери, а також сетап.

Коменти?

UPD: Прикрутив показники напруги, та сметра, показник дБмкВ трошки не влазив, тому без підпису, просто значення. Можна скролити, але то понти, ліньки дописувати.

Стосовно до -140, да, я тут подумав, а чи воно треба і чи його хтось заміряти зможе?
 Ну потім приберу з дисплея.

[UR5VCP]

Ну що, більшу частину питань з софтом вирішено, залишилось помаленько пиляти залізо та корпус.
І потрібна порада, для точної роботи частотоміра потрібно точно 8МГЦ тактової для стм32.
Що я хочу зробити: зробити зовнішній генератор на звичайній логіці, посадити туди кварц з конденсатором для точного підгона частоти, і запихати це все в шматок пінопласту, разом з  транзистором та навантаженням + терморезистор, або, як самий продвинутий, посадити там даллас і керувати температурою через stm32, а чому б і ні?
Ну а потім все просто, на прогрітому генераторі подати на частотомір калібровану частоту і точно виставити показники. ВСЕ.

Як на вашу думку, така ідея має право на життя? Чи може є супер-пупер стабільні генератори на 8МГц? (взагалі стм32 від 4 до 16 вміє працювати.... Можна взяти 26 з сішки (там ТХСО, дякую, Андрію!) і поділити навпіл.... або на 4...)


[UR5FFR]

Чи може є супер-пупер стабільні генератори на 8МГц? (взагалі стм32 від 4 до 16 вміє працювати.... Можна взяти 26 з сішки (там ТХСО, дякую, Андрію!) і поділити навпіл.... або на 4...)



Робити треба тільки так. Усе інше - то таке. Я таке робив коли в мене потрібен був такт для ADAU1761.

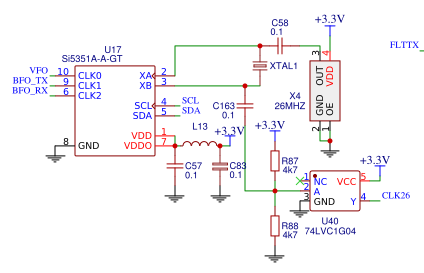

Схема нижче - замість кварца ставиться TCXO, з 3го піна сішки знімаємо сигнал та через буфер подаємо його на куди треба.
Можливо що стм і без буферу заведеться





[UR5VCP]

Можливо що стм і без буферу заведеться

по дш в стм32ф103 тактова 8-16 МГц, так шо 26/2 або 26/4. і вказати компілятору шоб нову частоту юзав, і настройку плл відповідно. (ше пока не в курсі як , але я в регістрах прошарений ))))
RM0008 Reference manual STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx and STM32F107xx advanced Arm®-based 32-bit MCUs - на ніч перед сном як батюшка біблію читаю

UPD: багато думав... Я то можу поставити дільник і використати 26... АЛЕ, мені треба зробити гейт 1с для вимірювання частити, і треба генератор з можливістю +- трошки. Так шо буде термостат, буде кварц на 8. До нього припаяю до корпуса транзистор, і термодатчик. І нехай тримає +40С. ото і все. Думаю так. Поставлю даллас, і заведу на контролер...транзистор будем на 50% відкривати, аби грівся, ну і поруч резистор буде. Ну принцип понятний ) І тут же буде конденсатор для корекції частоти. Думаю при стабілізації +40 воно буде гарно робити. І нагріватися за 1-2 хвилини, шо там гріти...

UPD2: стосовно частотоміра. Вхід робити низькоомний? Має бути формувач меандра вхідний. Але дуже хотілося би біля вкодного конектора поставити дві "пипочки" аби туди можна тикнути резонатор, і побачити частоту генерації. Варіанти - перший каскад формувача заводити як генератор, або зробити каскад окремо і пока нема кварца то він собі мовчить...

Як краще?




[UR5VCP]

Базова початкова прошивка, з неприбраними глюками, (та ну нафіг) але повністю функціональна. Робить все.

gss_stm32.rar

(1.59 МіБ) Завантажено 81 раз

 схему не даю,  там все видно по дефайнах, нах )))))

[UR5VCP]

Готую плати фільтрів після сішки.

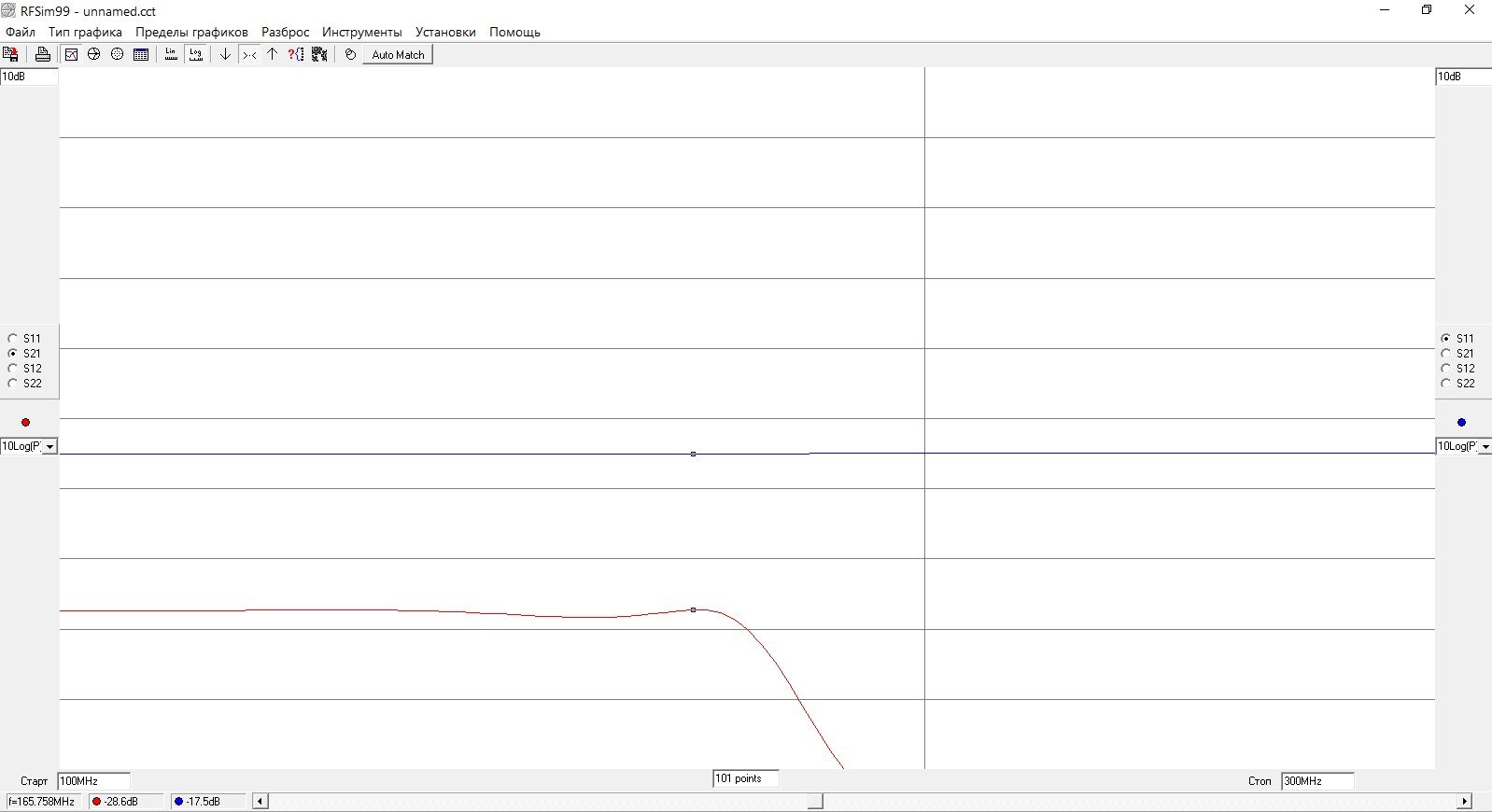

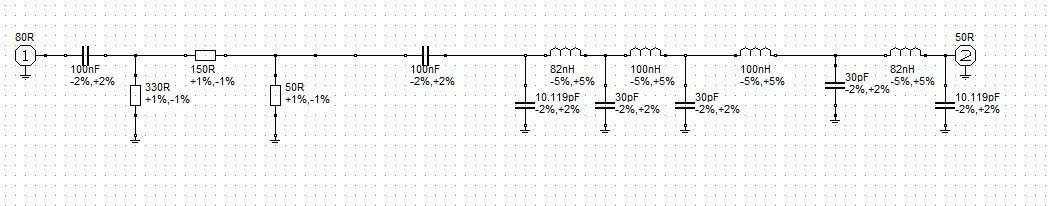

Перший - фільтр VFO з маленькою амплітудою для "сигнального" входа са612, схема та параметри:



 Другий - по суті аналог повний, але амплітуда більша, для гетеродина са612:





 Намалював, шо таке синій графік я хз.


Далі, вихід 612ї має 1500 ом, і потрібен фільтр, ставити польовик? узгодження і заодно перший регулятор рівня? а після фільтра  до 60МГц ще один?


[UR5VCP]

Друзі, мені приїхали логарифмічні ад-шки, тому на певний час перемикаюсь на допилювання ГСС, дуже вдячний за допомогу Андрію, наш колега, Андрій_UR3ILF, ДЯКУЮ!
Допиляю систему ALC в генератор, викладу повну схему, та відео роботи, і тоді вже продовжу ламповий трансивер.
На даний час ГСС працює, є пару питань, але я намагаюся сам вирішити. Я ж казав, гсс то курсова, а трансивер то буде дипломна робота, і на тому я буду закінчувати "паяння" нових девайсів, залишу собі тільки якусь практику по "лікуванню" вже існуючих створінь
