ГСС "дешево та сердито"

[UR5VCP]

Вовчику, суть не в тому шо кварц чи сішка... Суть в синусі, чим синусіший синус тим чистіший спектр...
Да, не буду я резонатор ліпити, зараз на сверлишках мотну бумажку, потом проводом твоїм 0,2мм обмотки, і зверху цапоном капну. Застигне - зніму і буду мати дросельки на бумажних каркасиках. Та й все. Потім впаяю, перевірю на НВТ і закапаю парафіном, або термосоплями. Ділов то. Там полоса шо 170 шо 150 шо 200 я думаю не дуже критична... так само і для виходного, шо 50 шо 70...Думаю норм буде.


[UR5VCP]

запитати від TCXO

нема. буде просто кварц, але замінити завжди можна.

[Володимир]

Вовчику, суть не в тому шо кварц чи сішка... Суть в синусі, чим синусіший синус тим чистіший спектр...
Да, не буду я резонатор ліпити

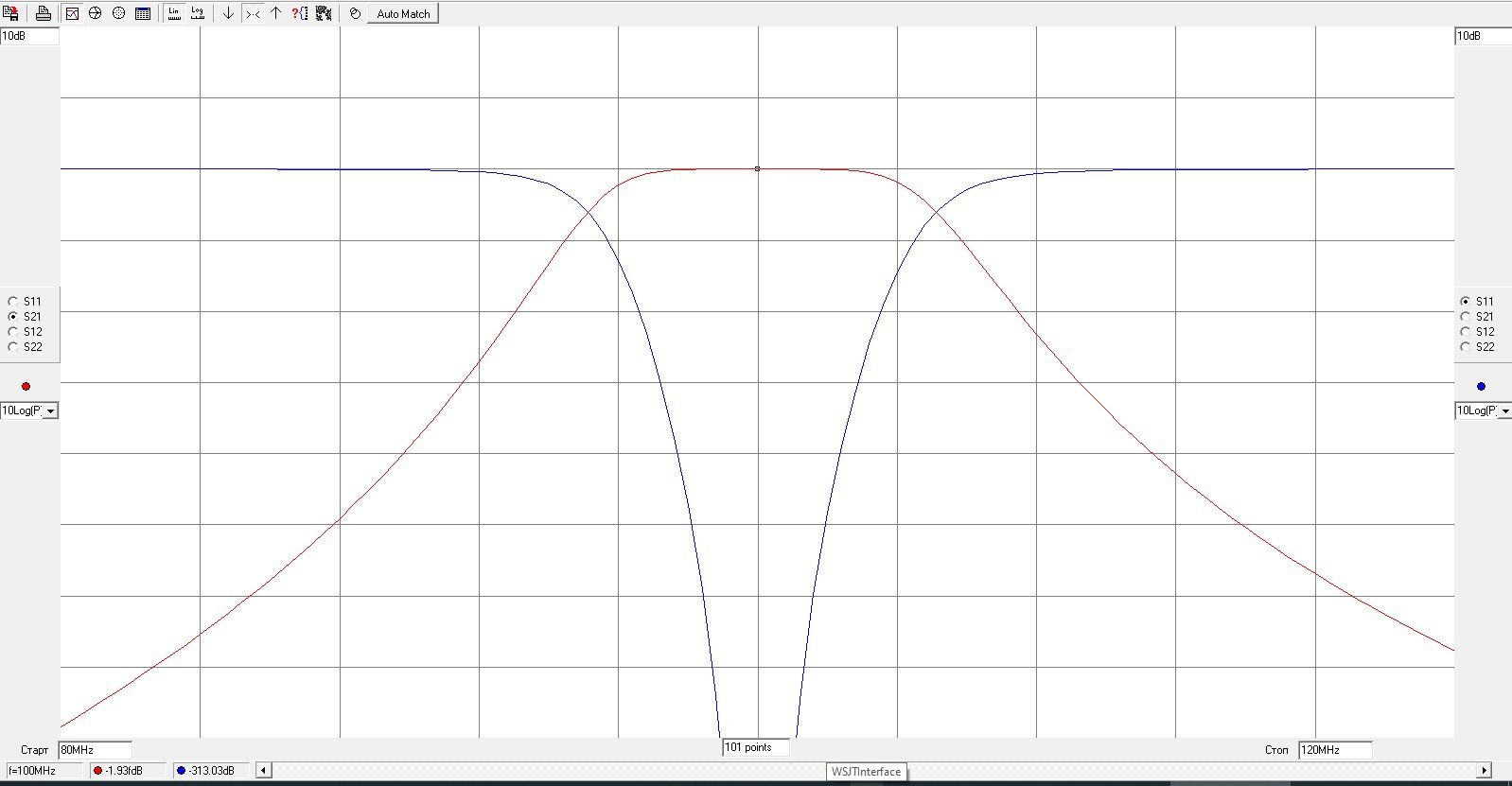

 Це зрозуміло, ФНЧ все вирівняє і виріже. Можна просто намотати і не заклеювати на сверлі, спаяти ФНЧ, прогнати через НВТ і розтягнути витки котушок скільки треба. І вся настройка. Потім чимось залити їх.

[UR5FFR]

запитати від TCXO

нема. буде просто кварц, але замінити завжди можна.




Кварц теж підійде. Дивись - якщо кварц 25МГц в опорі сішки змінить частоту наприклад на 100Гц то замість 100МГц ті отримаєш 100МГц+100/25*100Гц, а замість 130МГц - 130МГц+130/25*100Гц. Після змішувача буде 30МГц+(130-100)/25*100Гц = 30МГц+120Гц. Тобто похибка компенсується



[UR5VCP]

розтягнути витки котушок скільки треба

я роблю все дуже мініатюрне, і контура без каркасі з 0,2мм дроту... Ну не вистачить в мене терпіння гратися. Так шо на каркасі буде простіше.

[UR5FFR]

я роблю все дуже мініатюрне, і контура без каркасі з 0,2мм дроту... Ну не вистачить в мене терпіння гратися. Так шо на каркасі буде простіше.



Без екранування воно нормально працювати не буде. Тому мініатюризація тут зайва. Тем більш для макетки


[UR5VCP]

Без екранування воно нормально працювати не буде.

все по феншую! Само собою, кожен фільтр в екран, розділений на секції!

[UR5VCP]

Може є сенс поставити для опори не ФНЧ а полосовий фільтр?




 Чи це не змінить нічого в плані синусності сигналу? хоча мабудь таки нічого, на щастя, гармонік в 1/2 частоти не існує ))))

Ставиш два по 47ом дільник на виході 5351, далі атенюатор 50ти-омний

Андрію, яке ослаблення має бути в атт?

Стосовно вихідного АТТ: мене привабила ось така схема:



 тільки релюхи в мене будуть металеві совдеповські, оті шо по 5 виводів мають )) Думаю нормально буде 1 2 4 8 16 32 32 32, це сама складна частина, і сама відповідальна, на мою думку...



[UR5FFR]

Може є сенс поставити для опори не ФНЧ а полосовий фільтр?

Нема ніякого сенсу

Ставиш два по 47ом дільник на виході 5351, далі атенюатор 50ти-омний

Андрію, яке ослаблення має бути в атт?

Відкривай даташит на 612 та рахуй. Відправна точка - коефіцієнт підсилення та максимальна напруга на виході 612.
Не забувай що в неї на виході діоди стоять

Думаю нормально буде 1 2 4 8 16 32 32 32, це сама складна частина, і сама відповідальна, на мою думку...

Я б секції більш ніж 20дб не робив би - можуть бути пролази через ємність контактів реле. Сам можеш порахувати узявши ємність десь 1-2пф та опір 50ом на найвищій вихідний частоті.

Стосовно атенюатора є ще одна цікава ідея. Якщо ти зможеш зробити детектор без похибки з діапазоном 10дб (наприклад 300мв-1в) то тоді треба лише атенюатори один на 10дб та декілька на 20дб. Значення одиниць дб можливо буде встановити за допомогою АРП. Тобто грубо ослаблення ти встановлюєш ступенями по 10/20, а дрібніше - регулюючи напругу на 998. Ідея зрозуміла?


[UR5VCP]

Відкривай даташит на 612 та рахуй. Відправна точка - коефіцієнт підсилення та максимальна напруга на виході 612.
Не забувай що в неї на виході діоди стоять

Ок, зроблю, поміряю, а по ходу розберемося.

 Ідея зрозуміла?

Ти давно думки читати навчився? Ну в такому випадку піднімемо напругу на виході, так шоб гарантовано міг працювати детектор, нехай стартова буде 0,7В, це в нас -10дБ, а 0дБ в такому випадку буде 0,7*3,16=2,212В, помістимося в повний рост АЦП! (від 0 до 3,3 в стмки).
Так?
Ну а потім гасимо 2,212В до потрібного нам рівня +60дБ и вже можемо танцювати від цього значення більш грубими атт по 10 та 20 дб.
