Магнітна рамка для прийому

[UR5FFR]

Достав мене рівень шуму на НЧ-бендах який 9 балів та часом вище. Зробив магнітну рамку. Почуйте різницю як то кажуть у нас в Одесі

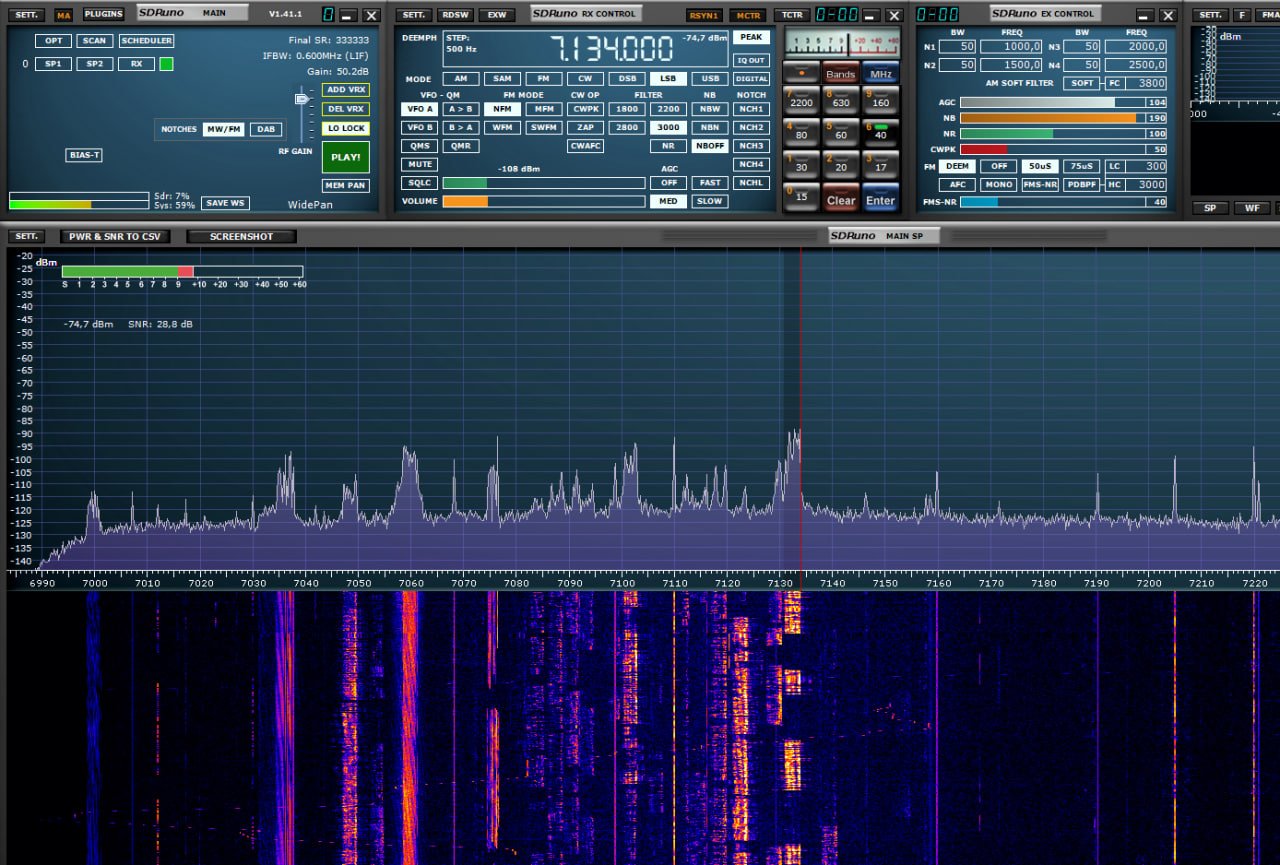

Оце вертікал на 40ку резонансний

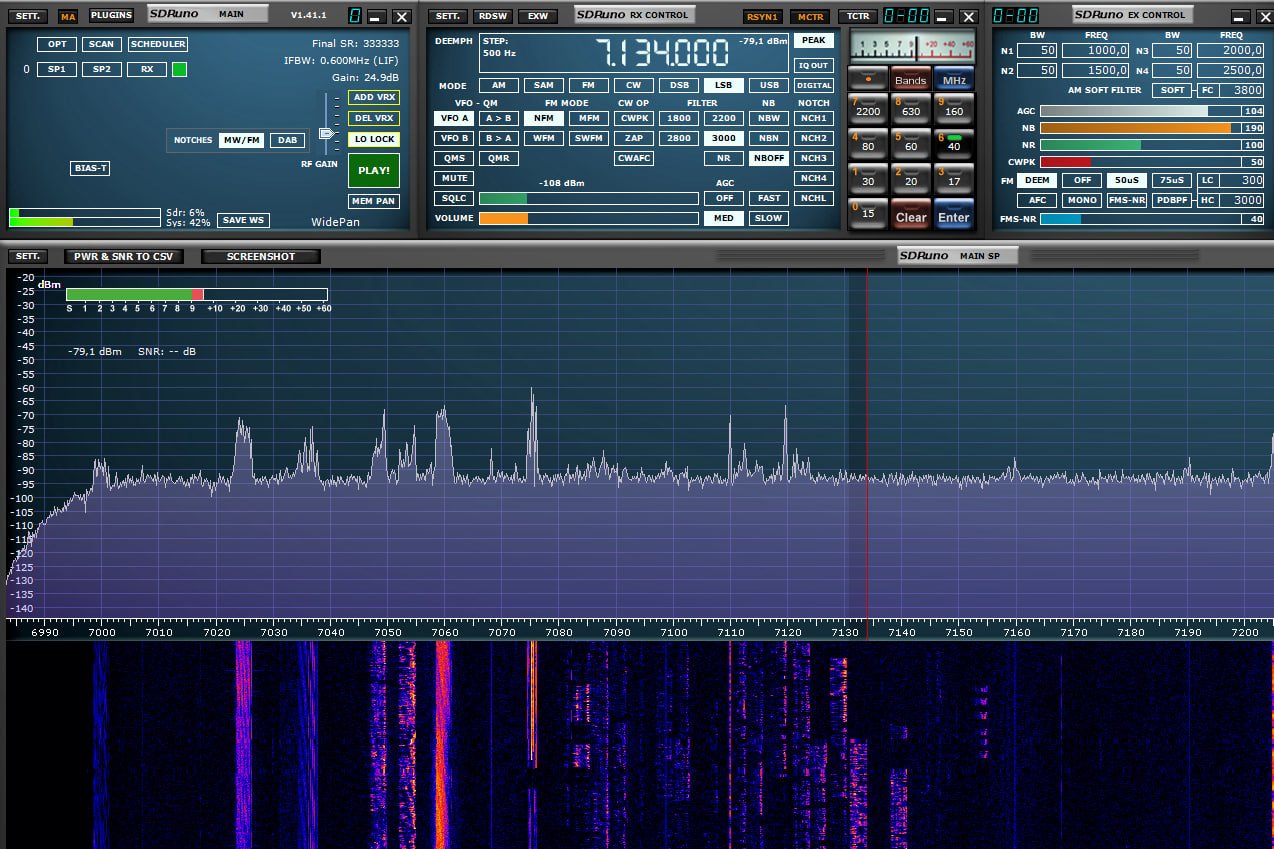

 А це рамка

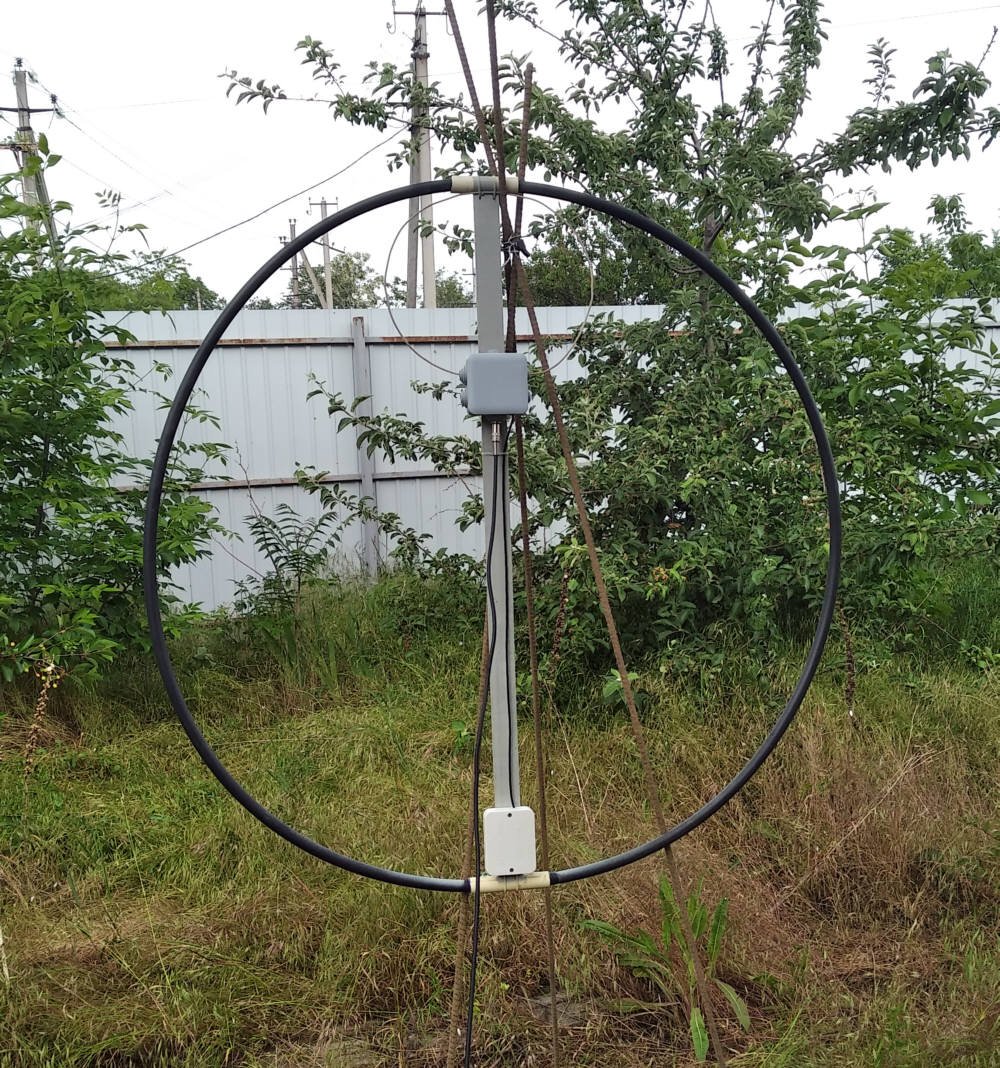

Конструкція вийшла ось така

На палку хомутами дві трубки з PVC, коло з садового шлангу з пластика. Рамка має один виток багатожильного дроту. Кріплення зрозуміло з фото




Блок управління

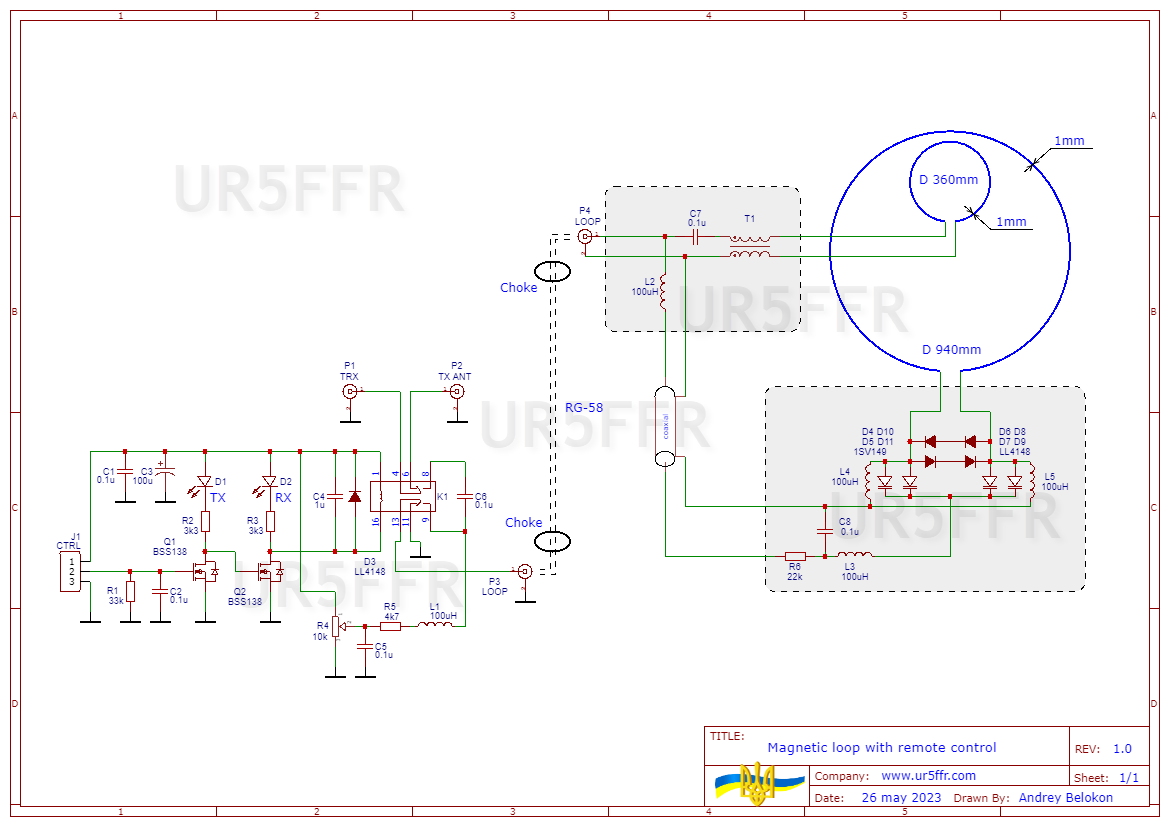

Схема

Налаштування на частоту здійснюється варикапами. Блок управління окрім живлення отримує сигнал TX з трансівера та підключає відповідну антену. Якщо блок управління не під'єднаний до трансівера, або трансівер вимкнуто то підключена антена для передачі.
Вжито заходів для максимального придушення синфазної складової сигналу - після кола зв'язку встановлено запірний дросель Т1, також дроселя встановлено на фідері.









[oldPsyho]

робив я рамку... 65 см, петля зв'язку 15 см, настроювався КЗЕ. На свій UW3DI2 тільки 20-ка й приймалась))

[UR5FFR]

Діаметр замалий.


[Володимир]

Налаштування на частоті за допомогою варикапів.



А які варікапи?

[UR5FFR]

А які варікапи?



BB112, на алі брав



[UR5VCP]

Налаштування на частоті за допомогою варикапів.

То це діло можна подружити з синтезатором, настроїв один раз і забув ))

[UR5FFR]

Налаштування на частоті за допомогою варикапів.

То це діло можна подружити з синтезатором, настроїв один раз і забув ))



Теоретично - так. Практично - тільки якщо рамка десь стаціонарно встановлена бо інакше резонанс може змінюватися в залежності від розташування. Можливо зробити автокалібровку, але чи варто воно того?
Резистором по максимуму шуму дуже легко настроювати. В мене було упереджене ставлення до магнітних рамок тому що багато людей пишуть що вузька смуга та треба перестроювати в межах одного діапазону. Але не практиці, якщо не робити багатовиткову рамку, все не так вже й сумно. На 80ці десь 50-70кгц смуга - треба підстроювати по діапазону. На 40 та 20 - накриває майже усю SSB ділянку



[UR5VCP]

Ну я то на балкон поставлю та й все... То в принципі не критично.

[UR5FFR]

Краще десь винести за межи дома. 1-2 бали різниця в мене вийшла


[Володимир]

BB112

 Думаю, 1SV149 по ємності також підійде. А розташування в просторі полотна антени як: горизонтально чи вертикально? Бачив в неті і так, і так. Якщо вертикально, то можна і напрямок в два боки бачити.
