Підсилювач на IRF

[UR5VFT]

у такий спосіб було виготовлено кілька підсилювачів для трансівера РАДІОН за запропонованою схемою. відмінність транс ТР3 намотаний трьома проводами по Реду з жовтої книги. 73!

[Ur9ip]

ПЕРЕКЛАД

57_11 (2).pdf

(741.05 Кіб) Завантажено 148 разів



[Vitalii]

До речі, панове, а хтось пробував на практиці робити підсилювачі Е класу з Envelope Tracking? Це коли на вході стоїть вч детектор, який знімає обвідну, подає на потужний УНЧ Д-класу, який в свою чергу через потужний дросель на витік транзистора, який в Е класі працює. Мені здається, можна норм потужності на мофетах качати з відносно нормальною ефективністю.


[sirop]

Можливо хтось пробував SiC мосфети , наприклад  C2M0160120D, 18А 1200в , Input Capacitance Ciss — 606 пф., при високій напрузі стока  ?
На алі єсть в продажу, і коштують пару баксиків.
В мене небагатий досвід з C2M0080120D,(30А  1200в  Input Capacitance 1130пф ) але тільки до 3 мгц.

 Для двухтакта можна живити взагалі прямо від випрямленого мережевого напруги, і запас 2х кратний буде.




[sirop]

ціна на мосфети демократична , ось на фото скрін з магазину , це за 5 штук  :





[sirop]

  Шось заціпило, ні в кого нема ніяких думок чи намірів.
Трохи добавлю.
На ось цьому сайті бачив підсилювач :
http://f4eoh.free.fr/amplificateur_hf_6 ... 0_1110.htm
 там є посилання на журнал : не вставляється , великий файл, як що нада буде то яшось придумаю. А ще там розписані результати по цьму підсилювачу.
 Я його повторював, давно , в 2021 році. Результатами задоволений, але записів своїх не знайшов, мене цікавило тільки до 7 МГц.

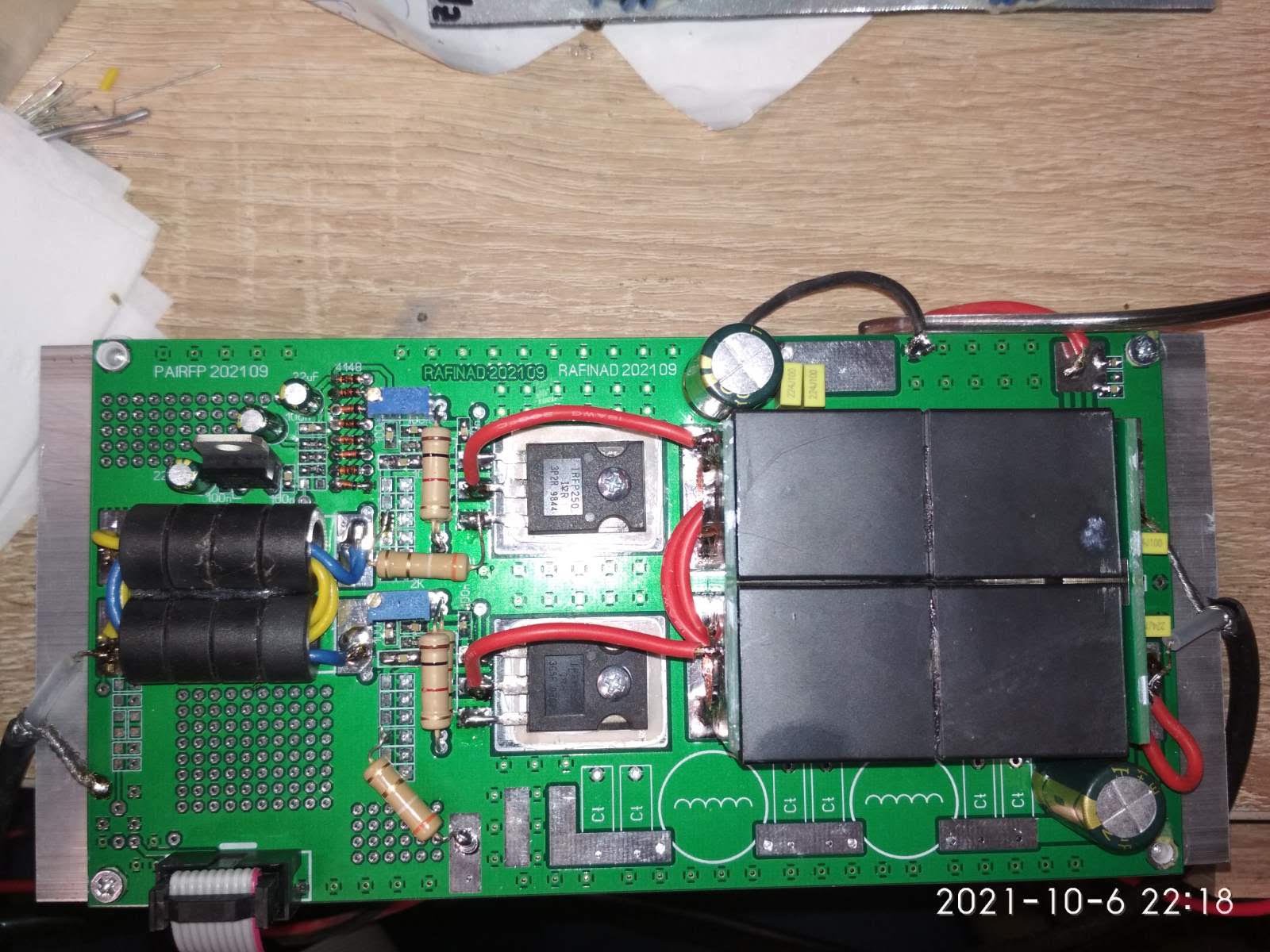

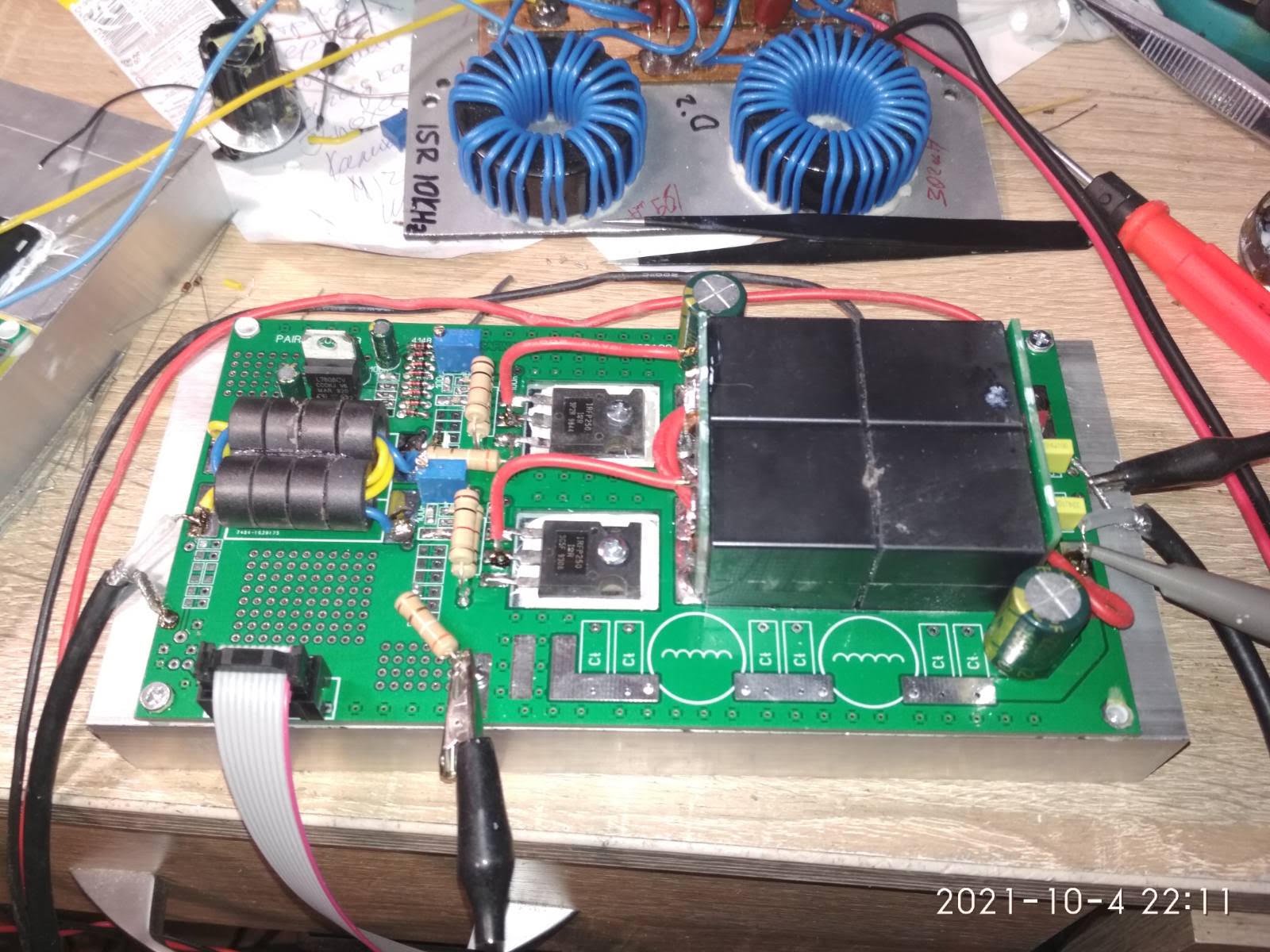

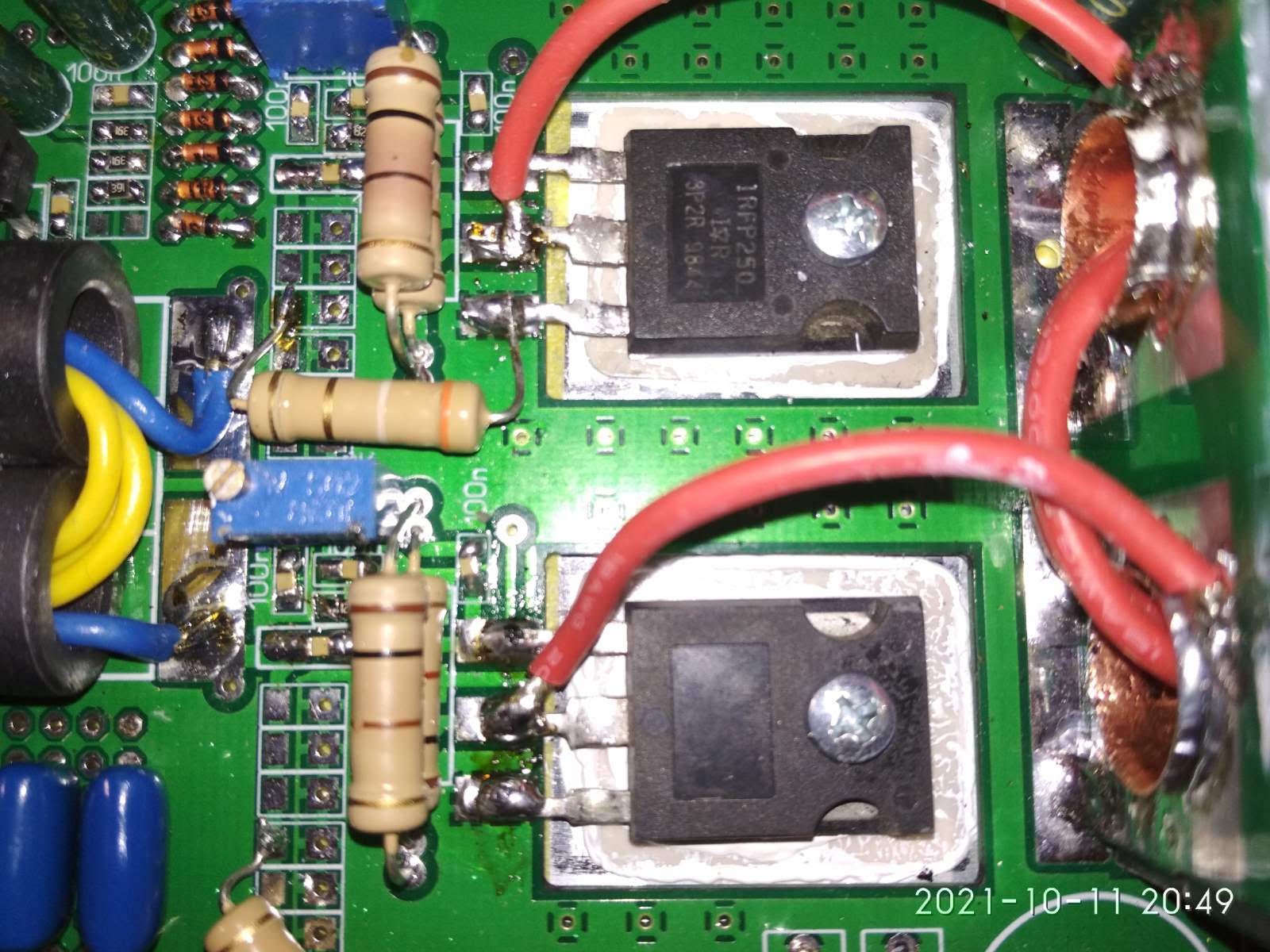

Есть кілька фото цього підсилювача, тай сам він десь валяється, може знайду. Не підсилювач, його фото.  Воно , звісно, калічка, але всеж. Ток спокою ставив порядка 30ма на плече.





  фото стали не в тому порядку як хотів, кому потрібно - розбереться, або запитає.





pa mosfet IRFP250001.pdf

(1.39 МіБ) Завантажено 12 разів









[UR5VFT]

яку потужність отримали при якій напрузі живлення .. дякую. 73!
