Re: Визначення вихідного опору ділянки тракта

Повідомлення serge_m »

Якось так? Якщо він мене знову не намахав то в точці L16-C109-C68 на частоті 6 МГц буде приблизно 630 Ом. Хотілось би 560, але індуктивність 4.3 мкГн - поза рядами стандартних номіналів, тому 4.7



Андрій_UR3ILF
Повідомлень: 93
З нами з: Суб жовтня 01, 2022 6:36 pm
Звідки: Царичанка
Позивний: UR3ILF
Has thanked: 19 times
Been thanked: 67 times
Контактна інформація:

Re: Визначення вихідного опору ділянки тракта

Повідомлення Андрій_UR3ILF »

Так, вiно. Тiльки 150р забагато для 6МГц. 100+39р якраз. Двi позицii на платi зробiть. Так краще буде пiдiбрати або один на один конденсатори запаювати теж можливо.
serge_m
Повідомлень: 72
З нами з: Пон лютого 17, 2025 8:10 pm
Has thanked: 29 times
Been thanked: 24 times

Re: Визначення вихідного опору ділянки тракта

Повідомлення serge_m »

По розрахунках 145 пФ та 4.38 мкГн. Місце під додаткові посадочні місця і так вигризаю як можу. Другий конденсатор простіше бутербродом.
UR5FFR
Повідомлень: 1376
З нами з: Пон вересня 12, 2022 4:04 pm
Has thanked: 122 times
Been thanked: 773 times

Re: Визначення вихідного опору ділянки тракта

Повідомлення UR5FFR »

serge_m писав: Чет березня 05, 2026 9:19 pm По розрахунках 145 пФ та 4.38 мкГн. Місце під додаткові посадочні місця і так вигризаю як можу. Другий конденсатор простіше бутербродом.



Ланцюги узгодження зручно підбирати в RFSim. У вашому випадку індуктивність буде більша тому ємність треба зменшити, бо резонансна частота яка залежить від L*C повинна дорівнювати 6МГц з мінімальним відхиленням. Можна на калькуляторі ось так порахувати
С = 145*4,38/4,7 = 135пф


serge_m
Повідомлень: 72
З нами з: Пон лютого 17, 2025 8:10 pm
Has thanked: 29 times
Been thanked: 24 times

Re: Визначення вихідного опору ділянки тракта

Повідомлення serge_m »

Розберемо ще один приклад?

Маємо телеграфний кварцовий фільтр з завідомо відомими вхідним і вихідним опорами по 430 Ом.
Цей фільтр в приймальному тракті:
 По виходу фільтра бачимо навантаження 430 Ом, що дорівнює вихідному опору фільтра. Далі ізольований затвор польового транзистора який на узгодження не впливає. Тут все зрозуміло.
А от по входу фільтра польовий транзистор з навантаженням 560 Ом в стоці. Поясніть будь ласка чому не 430 Ом. Здогадуюсь що тут перераховується якось з урахуванням коеффіцієнта підсилення чи ще якогось коеффіцієнта. Дякую наперед.

Оновлено:
спробую частково сам відповісти на питання. По входу фільтра резистор 560 Ом до + живлення і привідкритий польовий транзистор на землю. По ВЧ вони включені паралельно. Лишилось порахувати опір польового транзистора - оттут вже точно допомагайте. Живлення 8 Вольт.

Оновлено 2:
Все зводиться до струму стоку транзистора. Знаючи струм, рахуємо напругу на стоці, відповідно знаємо яка напруга на стоці, знаючи струм і напругу рахуємо еквівалентний опір Rds

Оновлено 3:
Не втримався, заміряв напругу на стоці. +4.5В, значить на резисторі 560 Ом падіння 3.5В, що говорить нам про струм стоку 0.0625 Ампера.
Rds = 4.5В / 0.00625А = 720 Ом.
560 Ом || 720 Ом = 315 Ом. Виходить вхід кварцового фільтра трохи неузгоджений 315 Ом vs 430 Ом.

Питання: як я міг отримати напругу на стоці розрахунками, а не вимірюванням?




UR5VFT
Повідомлень: 525
З нами з: Вів січня 17, 2023 6:22 pm
Позивний: UR5VFT
Has thanked: 505 times
Been thanked: 106 times

Re: Визначення вихідного опору ділянки тракта

Повідомлення UR5VFT »

для якого фільтру QER. сходового. мостового розраховуємо узгодження . схему можна ? 73!
serge_m
Повідомлень: 72
З нами з: Пон лютого 17, 2025 8:10 pm
Has thanked: 29 times
Been thanked: 24 times

Re: Визначення вихідного опору ділянки тракта

Повідомлення serge_m »

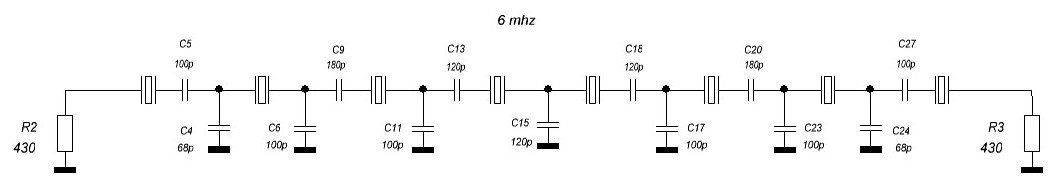

Ось схема фільтра:
Резистори, думаю зрозуміло, не є частиною власне фільтра
