Робимо преселектор за 5 хвилин

[UR5FFR]

Ну, для прикладу, преселектор на сильних сигналах і даром не потрібен, а ось при перешкодах виділити слабенький корисний сигнал шляхом резонансної настройки - таки да, то чому б і ні? )) Ну спробую зробити в свій трансивер, бо такі плани були ї залишаються ))

Якщо на діапазоні є пару потужних станцій то все піде під три чорти

(Я як би тебе підштовхував до такого експеримента, але бачу що не вдасця... так шоб ІМД поміряв хтось та ДД такого фільтра...)

А навіщо гаяти час якщо і так зрозуміло що буде гірше?
До речі пан може склепати двотональний генератор та сам провести вимірювання. Тим паче у пана є сдр з панорамою - можна вимірювати будь які окремі вузли

[UR5VCP]

Ну, для прикладу, преселектор на сильних сигналах і даром не потрібен, а ось при перешкодах виділити слабенький корисний сигнал шляхом резонансної настройки - таки да, то чому б і ні? )) Ну спробую зробити в свій трансивер, бо такі плани були ї залишаються ))

Якщо на діапазоні є пару потужних станцій то все піде під три чорти

(Я як би тебе підштовхував до такого експеримента, але бачу що не вдасця... так шоб ІМД поміряв хтось та ДД такого фільтра...)



А навіщо гаяти час якщо і так зрозуміло що буде гірше?
До речі пан може склепати двотональний генератор та сам провести вимірювання. Тим паче у пана є сдр з панорамою - можна вимірювати будь які окремі вузли



у пана є навіть тритональний генератор   тільки тсссс. нікому не кажи
 пройде осінь. ну ти поняв




[Konstantin M]

Андрій. я так зрозумів вхід- віход 50 ом.



А як підключити Цей преселектор на вхід ne 612. Там вхід наче 1.5 кОма?
Та й антена може Бути телескопічна. Як все це узгодити?

[UR5FFR]

А як підключити Цей преселектор на вхід ne 612. Там вхід наче 1.5 кОма?
Та й антена може Бути телескопічна. Як все це узгодити?


Ніяк бо у цього преселектора опір 50ом


[seawar]

Андрій. я так зрозумів вхід- віход 50 ом.





А як підключити Цей преселектор на вхід ne 612. Там вхід наче 1.5 кОма?..



Береться резистор 51-56 Ом і підключається на вихід преселектора. Сигнал на вхід 612  - через блокуючий конденсатор 10-100НФ.



[UR5FFR]

Але краще 612 першим змішувачем не ставити. Надто слабка вона для цього

[Konstantin M]

Але краще 612 першим змішувачем не ставити. Надто слабка вона для цього




Ну, уже стоїть і працює.
А у Вас є ще варіант на варікапах. Там стоять резистор на 4.7 кОма. Куди там ставить резистор на 50 Ом?


[UR5FFR]

Резистор треба ставити на вході 612ї. Далі через ємність на вхід 612ї. Тобто ви шунтуєте вхідний опір 1к5 цим резистором. І він стає приблизно 50ом.

[Ігор Віт.]

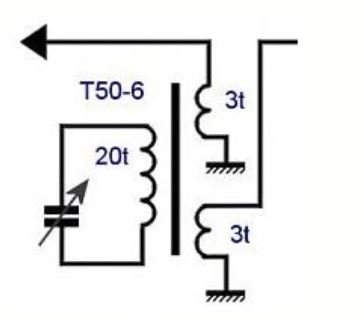

Є ще такий варіант простого преселектора. На кільці Амідон. Одна котушка зв'язку з антеною, інша- з приймачем.
В принципі, варіюючи кількість витків можна підібрати потрібний вхідний/вихідний опір.






[UR5VFT]

Але краще 612 першим змішувачем не ставити. Надто слабка вона для цього





Ну, уже стоїть і працює.
А у Вас є ще варіант на варікапах. Там стоять резистор на 4.7 кОма. Куди там ставить резистор на 50 Ом?




яка схема включення вхідної частини 612
