Трансивер SW2025

Відповісти
serge_m
Повідомлень: 53
З нами з: Пон лютого 17, 2025 8:10 pm
Has thanked: 22 times
Been thanked: 18 times

Re: Трансивер SW2025

Повідомлення serge_m »

Схема перетворювача напруги 12V -> 22V для вихідного каскада підсилювача потужності трансивера SW2025


Догори
Freddy
Повідомлень: 242
З нами з: П'ят лютого 10, 2023 7:00 pm
Has thanked: 20 times
Been thanked: 43 times

Re: Трансивер SW2025

Повідомлення Freddy »

Вибачаюся за офтоп ,  можете підказати матеріал вихідного трансформатора і розмір  в вихідному  каскадi sw2011 . Дякую
Догори
serge_m
Повідомлень: 53
З нами з: Пон лютого 17, 2025 8:10 pm
Has thanked: 22 times
Been thanked: 18 times

Re: Трансивер SW2025

Повідомлення serge_m »

Freddy писав: ↑Чет січня 08, 2026 11:08 pm Вибачаюся за офтоп ,  можете підказати матеріал вихідного трансформатора і розмір  в вихідному  каскадi sw2011 . Дякую





Якщо мова про "бінокль, то схоже на BN-43-3312. Пізніше використовували феритові трубки.

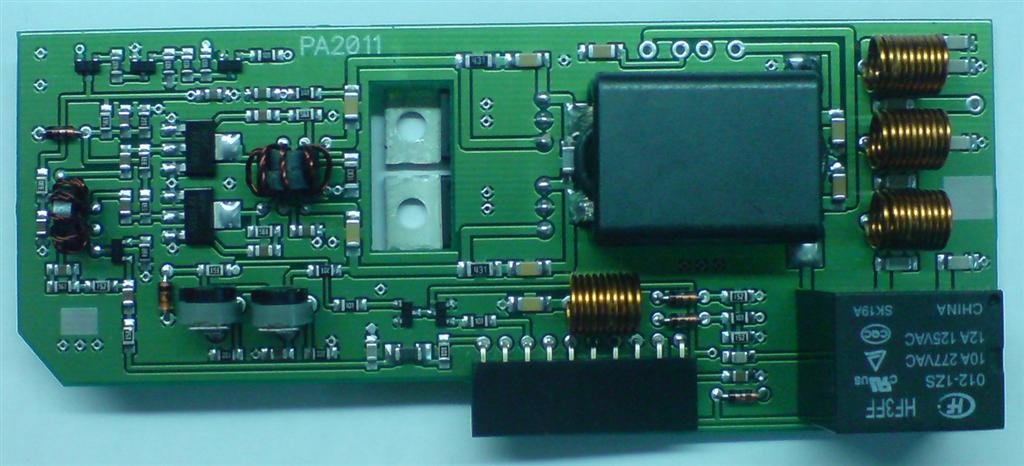

Фото з сайту ur5yfv:

Краще зробити сучасний варіант - два трансформатора на кільцях замість одного бінокля.
