Простий транзисторний трансивер Бджілка (BeeJT TRX)

[Weezerspoon]

Так і зробив, яке ж здивування в мене було коли в коробці з смд деталями знайшов дроселя на 330nH)), ємність "набутербродив" потрібну. Як буде час то на днях спробую запустити на прийом.

[Weezerspoon]

Всім доброго ранку. Збірка свого першого трансивера продовжується. На прийом я його звичайно не перевіряв банально через брак часу,тут трішки вирвався вільний день то посидів з паяльником.На данному етапі мене дуже турбує корпус з компоновкою вузлів і вихідний підсилювач. От тут мабуть досвідченим жителям форуму  для таких як я потрібно якийсь гайд написати конкретно по цій конструкції). Тут в темі бачив підсилювач(не пам'ятаю на якій сторінці)його для повторення мабуть і оберу. А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.


[Freddy]

Особисто я  для себе вирішив розводити свою плату в смд під корпус  від крадекс  ( по типу як в трансиверах SW ) але то буде пізніше коли користувачі відкатають конструкцію  в залізі і сформується оптимальна конфігурація.

[UR5VFT]

- А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.-
как вариант алюкобонд он же  композит.. 73!


[UR5FFR]

Всім доброго ранку. Збірка свого першого трансивера продовжується. На прийом я його звичайно не перевіряв банально через брак часу,тут трішки вирвався вільний день то посидів з паяльником.На данному етапі мене дуже турбує корпус з компоновкою вузлів і вихідний підсилювач. От тут мабуть досвідченим жителям форуму  для таких як я потрібно якийсь гайд написати конкретно по цій конструкції). Тут в темі бачив підсилювач(не пам'ятаю на якій сторінці)його для повторення мабуть і оберу. А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.



Підсилювача готового поки що нема. Але маю надію що до кінця року буде схема та плата - дещо тут макетую коли є час.
Я би рекомендував визначитися з синтезатором та запустити на прийом для початку. Якщо все запрацює то вже займатися передачею.

[Weezerspoon]

Синтезатор  сюди планується "Nano VFO 3.2", платка під нього є та й версії 3.1 теж є. Ну звичайно що спочатку буде спаяний синтезатор і запущено на прийом. Я про підсилювач згадав щоб визначитись з кінцевим його варіантом і вже тоді від всього цього відштовхуватися з вибором корпусу.

[Maksym]

Всім доброго ранку. Збірка свого першого трансивера продовжується. На прийом я його звичайно не перевіряв банально через брак часу,тут трішки вирвався вільний день то посидів з паяльником.На данному етапі мене дуже турбує корпус з компоновкою вузлів і вихідний підсилювач. От тут мабуть досвідченим жителям форуму  для таких як я потрібно якийсь гайд написати конкретно по цій конструкції). Тут в темі бачив підсилювач(не пам'ятаю на якій сторінці)його для повторення мабуть і оберу. А от з корпусом і з матеріалом корпусу я схиляюсь до саморобного з текстоліту але це не точно.

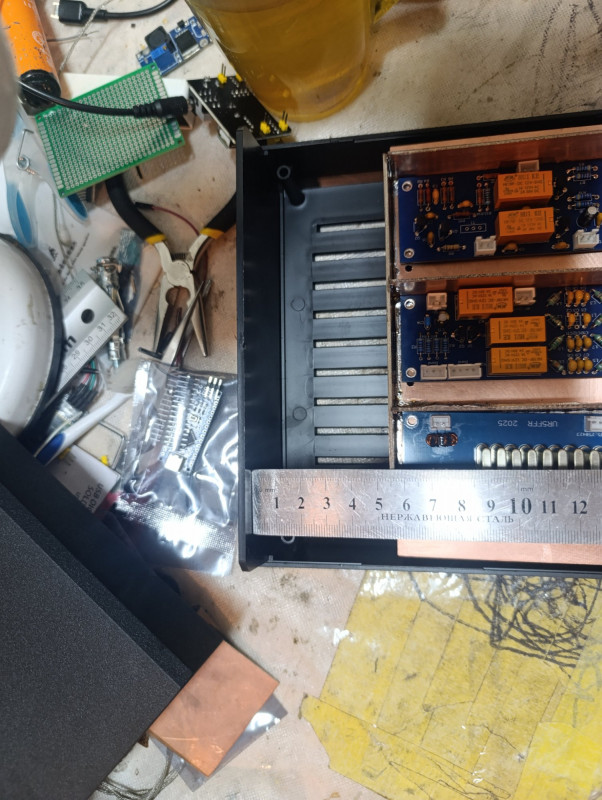

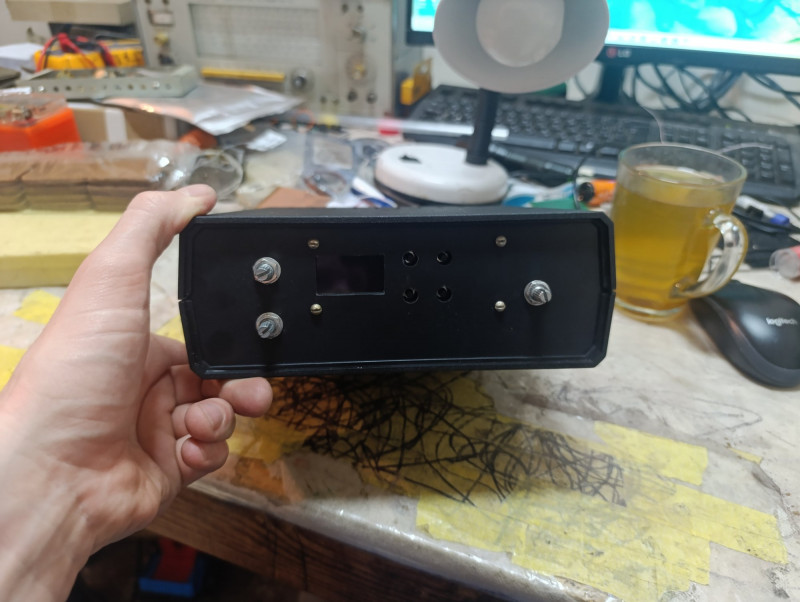

Я собі ось так бачу компонування в корпусі - основа із текстоліту по три плати з обох сторін, зверху ще кришечками із того ж текстоліту закриватиметься. І все це потім в корпус Z-1W. Ще є місця 50мм для ФНЧ і підсилювача.
Посилання на Гугл диск: BeeJT Там лежить .dwg файл із малюнками корпуса і т.д.











[UR5FFR]

Текстоліт - то дуже круто. Можна було б узяти алюмінієву стрічку-самоклейку або кухонну фольгу наклеїти в якості екрану


[Maksym]

Текстоліт - то дуже круто. Можна було б узяти алюмінієву стрічку-самоклейку або кухонну фольгу наклеїти в якості екрану




Виходив з того, що є під рукою) Якраз була кучка текстоліту то я його і використав. Не було б текстоліту то також зробив би фольгою екран.
