Радіоаматорський осцилограф

[oldPsyho]

В мене Tektronix 2246A який аналогічний Hitachi. Після профілактики гарний прилад.

[Freddy]

Я свого часу придивлявся до с1-94 . Їх багато , вони відносно дешеві . Полоса тільки 10мгц  але то таке . Знайомий хвалив цей прилад за його простоту і гарну синхронізацію.  Але знайомий  ремонтник а не радіоаматор . Цікаво,  хто такий має ?

Про китайські осцилографи , я маю досвід з юсб осцилографом хантек . Дуже не вдалий екземпляр для радіоаматорства  , оригінальне по   криве . Я його брав не для рч але і там він себе показав не дуже . Після того  в сторону китайських  осцилографів я навіть голову
повертати не хочу .

[Freddy]

В сторону китайських осцилографів не дивлюся , вже маю невдалий досвід . Придивляюся до бу нормальних . Є siglent sds 1202x-e та tektronix tds 2012b. Схиляюся до першого , в нього полоса до 200 мгц , 1 GSa/s. 14mpts .



Як виявилося  siglent  це китайський виробник   що мене дуже здивувало

[oldPsyho]

Ось порівняння двох осликів


[UR5FFR]

Ось порівняння двох осликів

До речі дуже цікавий тест. Погоняв свій сіглент. Нижче результати.

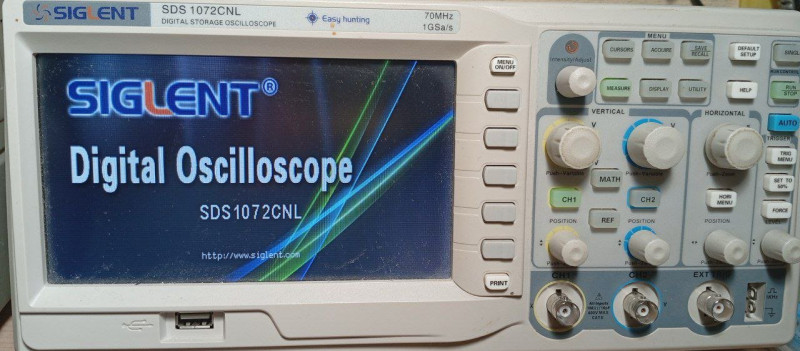

Сигнал брав з ось такого цифрового генератору

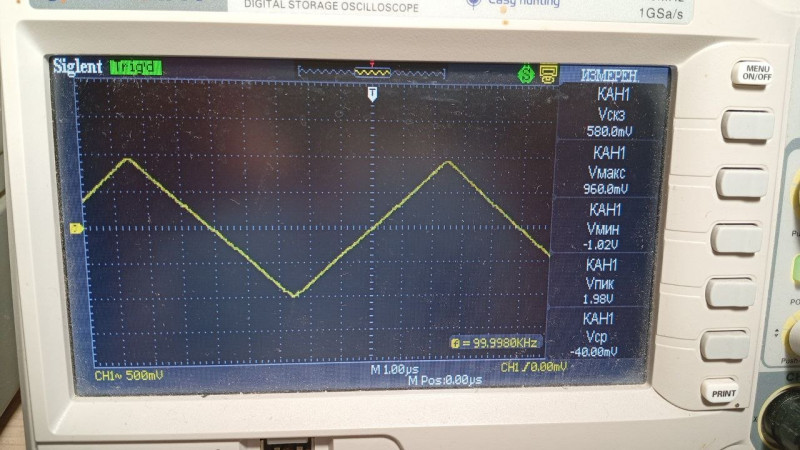

Піли там нема, зате є трикутник. Ставимо 100кГц. Розгортка 1us

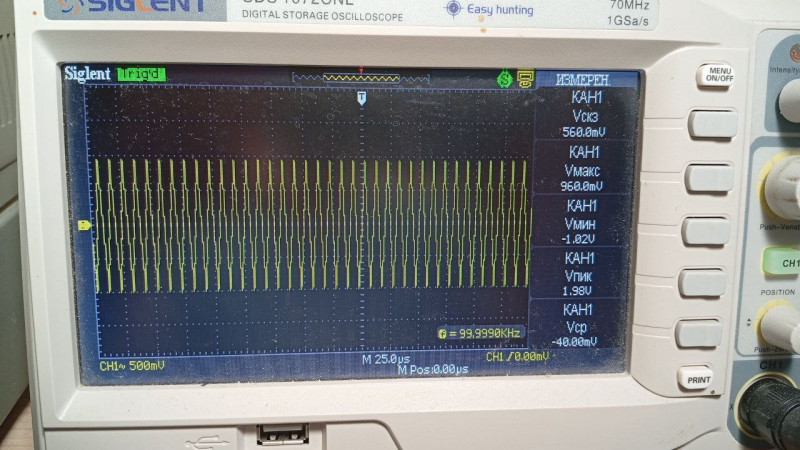

Розгортка 25us

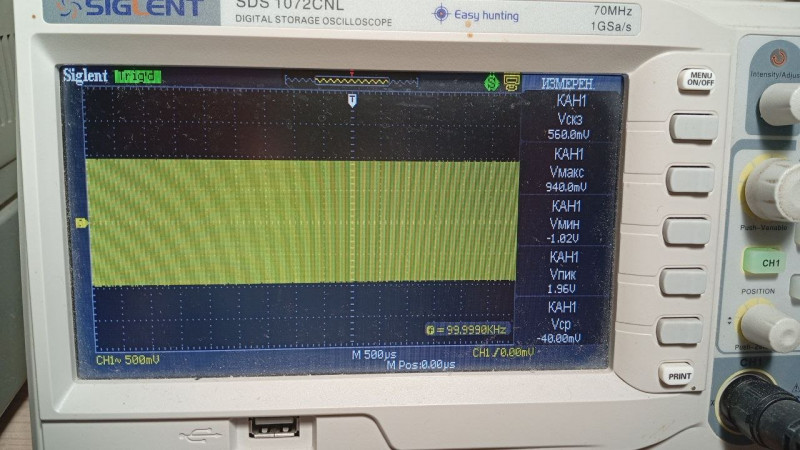

Розгортка 500us

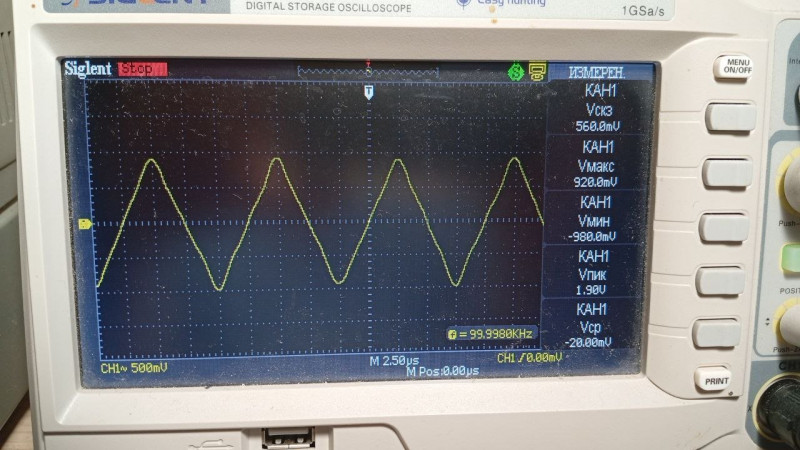

Далі робимо стопкадр та починаємо збільшувати. Бачимо трикутник але дещо спотворений

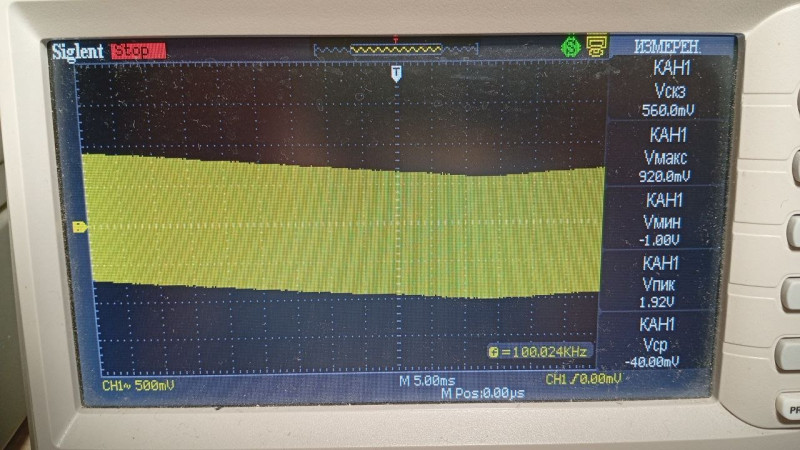

Розгортка 5ms - ампдітуда вже плаває. Стопкадр та збільшуємо - трикутника вже нема

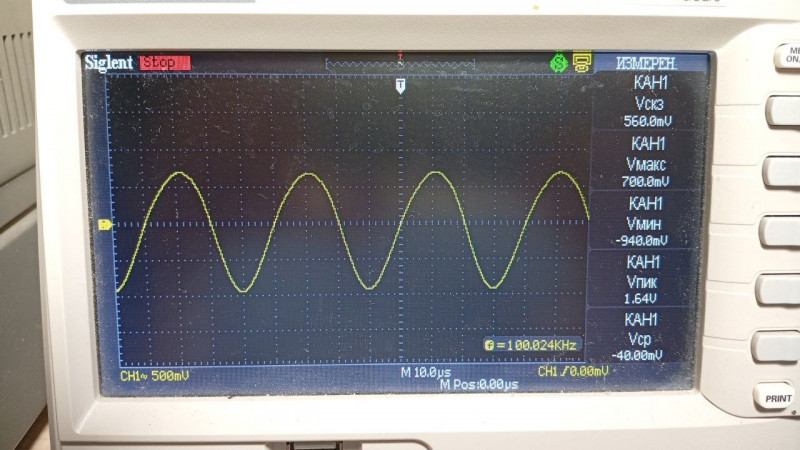

5ms - це межа. далі вже таке - 10ms

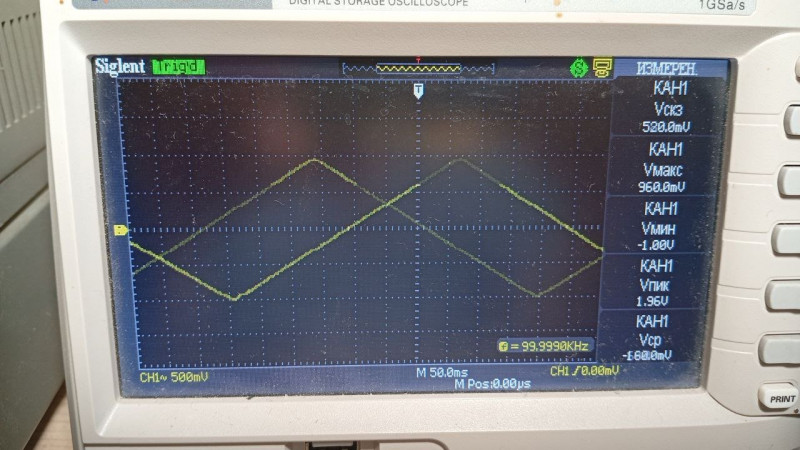

50ms

Далі перевіряємо частотний діапазон та як працює вимірювач частоти. Генератор підключено до осцилографу кабелем, на вході осцилографа стоїть тройник в який вставлено 50ом навантаження.
Мій цифровий генератор не вміє більше 60МГц. 500mVpp з нього виглядає ось так

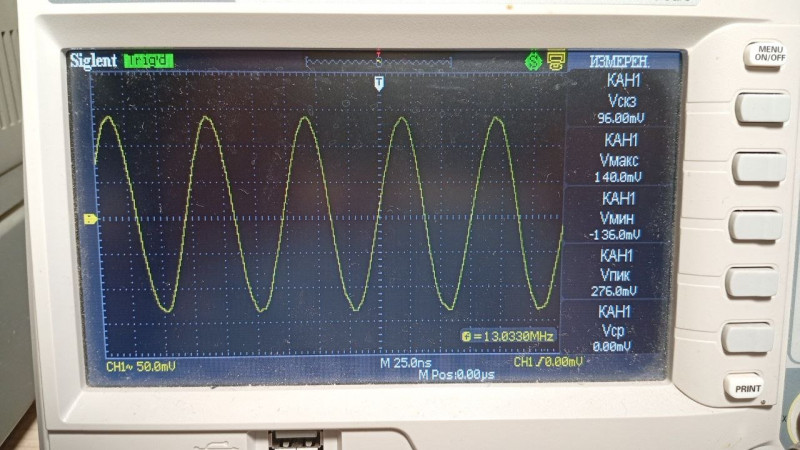

Далі перейшов на Г4-107 який до 400МГц. Найменша частота у нього 12,5МГц. 100мв

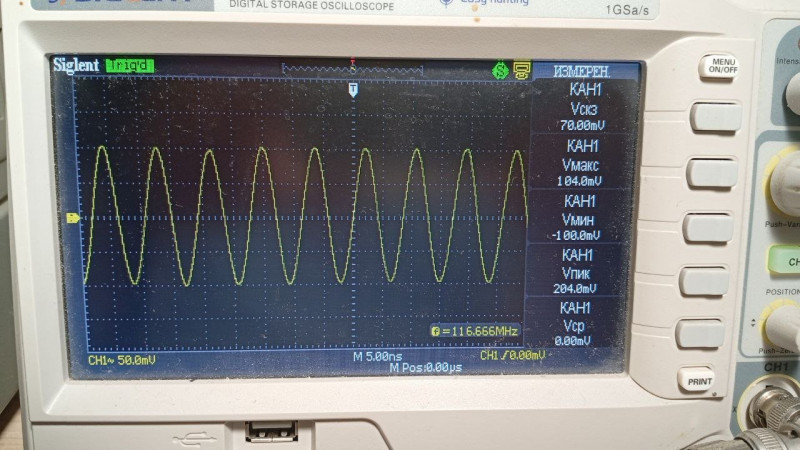

На частоті 116МГц моємо спад 3дб. Частотомер показує усе корректно. Ось вам і 70МГц смуга по пашпорту

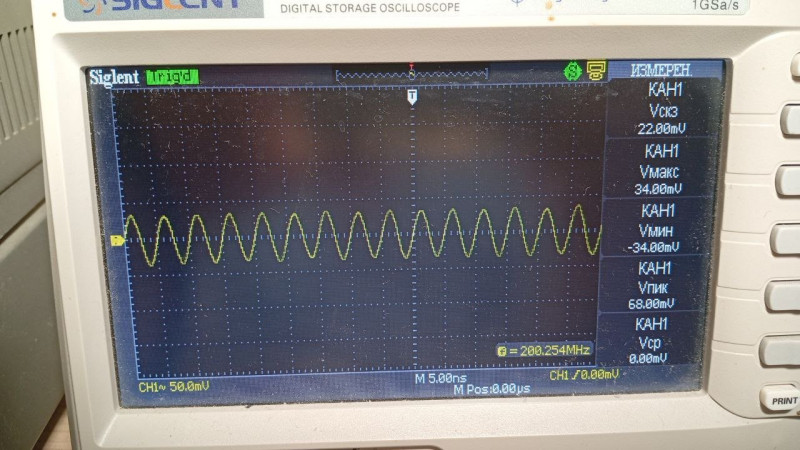

200МГц - та як два пальці Але 14дб у мінус.


Десь після 230-240МГц вже все - нічого не міряє і сигнал дуже слабкий

Стосовно відео з фнірсі - тут явно видно що параметри у нього завищені. Тобто в нього по факту може бути 200М вибірок а не 1Г. Тому і показує таке собі

[Freddy]

Ось порівняння двох осликів

До речі дуже цікавий тест. Погоняв свій сіглент. Нижче результати.
photo_2025-11-20_22-19-01.jpgСигнал брав з ось такого цифрового генераторуphoto_2025-11-20_22-17-42.jpgПіли там нема, зате є трикутник. Ставимо 100кГц. Розгортка 1usphoto_1_2025-11-20_21-58-59.jpgРозгортка 25usphoto_2_2025-11-20_21-58-59.jpgРозгортка 500usphoto_3_2025-11-20_21-58-59.jpgДалі робимо стопкадр та починаємо збільшувати. Бачимо трикутник але дещо спотворенийphoto_4_2025-11-20_21-58-59.jpgРозгортка 5ms - ампдітуда вже плаває. Стопкадр та збільшуємо - трикутника вже немаphoto_7_2025-11-20_21-58-59.jpgphoto_8_2025-11-20_21-58-59.jpg5ms - це межа. далі вже таке - 10msphoto_5_2025-11-20_21-58-59.jpg50msphoto_6_2025-11-20_21-58-59.jpg
Далі перевіряємо частотний діапазон та як працює вимірювач частоти. Генератор підключено до осцилографу кабелем, на вході осцилографа стоїть тройник в який вставлено 50ом навантаження.
Мій цифровий генератор не вміє більше 60МГц. 500mVpp з нього виглядає ось такphoto_1_2025-11-20_22-16-31.jpgДалі перейшов на Г4-107 який до 400МГц. Найменша частота у нього 12,5МГц. 100мвphoto_2_2025-11-20_22-16-31.jpgНа частоті 116МГц моємо спад 3дб. Частотомер показує усе корректно. Ось вам і 70МГц смуга по пашпорту :)photo_3_2025-11-20_22-16-31.jpg200МГц - та як два пальці Але 14дб у мінус.
 photo_4_2025-11-20_22-16-31.jpgДесь після 230-240МГц вже все - нічого не міряє і сигнал дуже слабкий

Стосовно відео з фнірсі - тут явно видно що параметри у нього завищені. Тобто в нього по факту може бути 200М вибірок а не 1Г. Тому і показує таке собі



Що можете сказати про генератор сигналів ? Я якраз придивляюся до такого але до 30 мгц, які його недоліки ? Варто брати ?


[oldPsyho]

Ось порівняння двох осликів

До речі дуже цікавий тест. Погоняв свій сіглент. Нижче результати.
photo_2025-11-20_22-19-01.jpgСигнал брав з ось такого цифрового генераторуphoto_2025-11-20_22-17-42.jpgПіли там нема, зате є трикутник. Ставимо 100кГц. Розгортка 1usphoto_1_2025-11-20_21-58-59.jpgРозгортка 25usphoto_2_2025-11-20_21-58-59.jpgРозгортка 500usphoto_3_2025-11-20_21-58-59.jpgДалі робимо стопкадр та починаємо збільшувати. Бачимо трикутник але дещо спотворенийphoto_4_2025-11-20_21-58-59.jpgРозгортка 5ms - ампдітуда вже плаває. Стопкадр та збільшуємо - трикутника вже немаphoto_7_2025-11-20_21-58-59.jpgphoto_8_2025-11-20_21-58-59.jpg5ms - це межа. далі вже таке - 10msphoto_5_2025-11-20_21-58-59.jpg50msphoto_6_2025-11-20_21-58-59.jpg
Далі перевіряємо частотний діапазон та як працює вимірювач частоти. Генератор підключено до осцилографу кабелем, на вході осцилографа стоїть тройник в який вставлено 50ом навантаження.
Мій цифровий генератор не вміє більше 60МГц. 500mVpp з нього виглядає ось такphoto_1_2025-11-20_22-16-31.jpgДалі перейшов на Г4-107 який до 400МГц. Найменша частота у нього 12,5МГц. 100мвphoto_2_2025-11-20_22-16-31.jpgНа частоті 116МГц моємо спад 3дб. Частотомер показує усе корректно. Ось вам і 70МГц смуга по пашпорту :)photo_3_2025-11-20_22-16-31.jpg200МГц - та як два пальці Але 14дб у мінус.
 photo_4_2025-11-20_22-16-31.jpgДесь після 230-240МГц вже все - нічого не міряє і сигнал дуже слабкий

Стосовно відео з фнірсі - тут явно видно що параметри у нього завищені. Тобто в нього по факту може бути 200М вибірок а не 1Г. Тому і показує таке собі




Що можете сказати про генератор сигналів ? Я якраз придивляюся до такого але до 30 мгц, які його недоліки ? Варто брати ?




На скільки я знаю, геть непоганий, тим паче, що 932-й можна перешити в 962-й. Для цього достатньо здампити прошивку і по адресу $001F0B змінити значення з 33 на 36 та залити назад.

[Freddy]

Я це знаю . Але цікаво наскільки генератор є еталонним пристроєм  чи  це просто красива штука яка генерує якісь сигнали з якимось параметрами

[UR5FFR]

Що можете сказати про генератор сигналів ? Я якраз придивляюся до такого але до 30 мгц, які його недоліки ? Варто брати ?

Я його купував ще до війни. До нього в мене був Г4-102, коли купив цифру то 102й через рік продав бо не користувався ним зовсім. Тут основні плюси це стабільність частоти, досить велика максимальна напруга на виході, калібрований вихід та два генератора у одному корпусі. Зазвичай двох каналів досить для налаштування апаратури. Наприклад з одного каналу подаємо опору на змішувач, а другий працює як вхідний сигнал.
На алі зараз досить багато різних цифрових генераторів, є і більш дешеві варіанти. Зазвичай вони усі до 60МГц.
Якщо будете купувати то одразу беріть атенюатори зовнішні бо мінімальна напруга на виході у них усіх 1мВ, а інколи треба мати менше. Я купив собі набір SMA атенюаторів та використовую їх через адаптери на BNC. Якщо суто КВ-діапазон то можна й самому спаяти - нічого складного там нема.

[Freddy]

Цікавить тільки кх до 30мгц , ступінчатий атенюатор є від якогось приладу. Я ще дивився на owon DGE 2035 але про нього мало інфи , тільки на якомусь англомовному сайті знайшов порівняльний тест owon  та uni t , то юніт був краще , там вихідна амплітуда   співпадала з тим що написано на дисплеї генератора , точніше.
