П-контур в РА.

[ur5ffc]

режим В - 2/s.

[UR5FFR]

режим В - 2/s.


Та теж щось не то бо 2/0,012=166,6 ом а не 107

[ur5ffc]

опір комплексний, реактивність врахована.
забув вже дещо, треба код переглянути.

[UR5FFR]

опір комплексний, реактивність врахована.
забув вже дещо, треба код переглянути.



Перегляньте, бо з реактивністю теж не виходить - 35-j50 = 107 ohm || 75pF @28MHz

[ur5ffc]

Перегляньте, бо з реактивністю теж не виходить - 35-j50 = 107 ohm || 75pF @28MHz



хз. бачу, доведеться ще й паперові чернетки шукати. здається, 2/s || 75pF.

[ur5ffc]

...пам'ятаю, на cqham.ru якісь помилки знаходили, виправляв, ніби-то всі задовільнилися.

[UR5FFR]

...пам'ятаю, на cqham.ru якісь помилки знаходили, виправляв, ніби-то всі задовільнилися.





Пошукайте якщо є можливість. Бо хочеться зрозуміти як воно там у вас у нутрощах працює

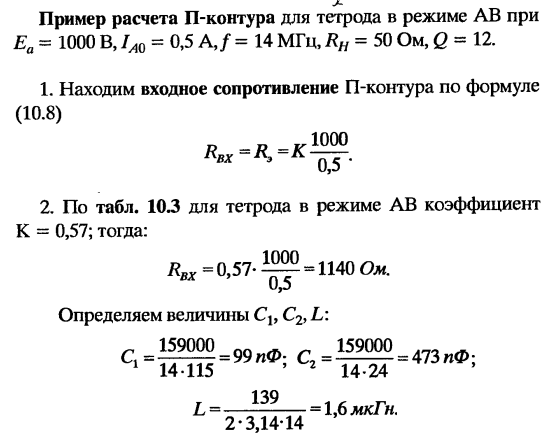

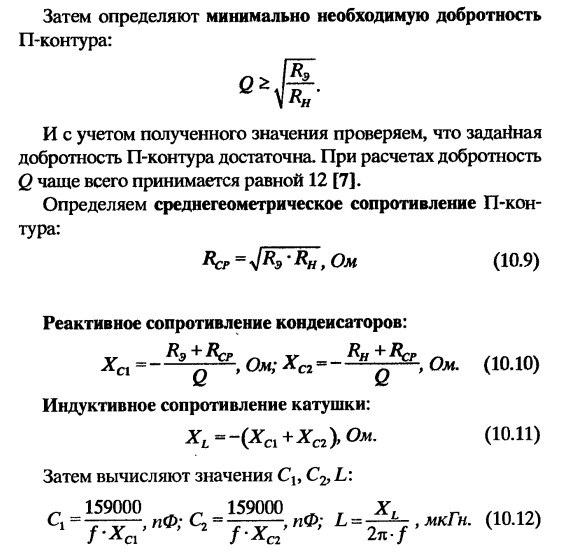

До речі знайшов за "середньогеометричний" розрахунок. Це мабуть з журналу "Радио" 10/1983. Той самий розрахунок є у книзі "Кляровский, Усилители мощности любительских радиостанций, 2008". Але воно геть нікуди не годиться та легко перевіряється. Ось формули та приклад розрахунку з книги

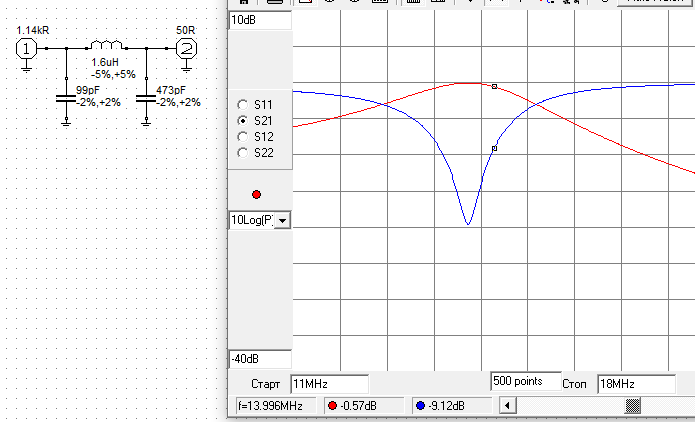

 А ось що бачимо у RFSim


 Резонанс "поїхав" кудись у бік та став 13.6МГц. КСВ там 1.2, а на частоті 14МГц КСВ становить вже 2. Отакої



[ur5ffc]

UR5FFCПошукайте якщо є можливість. Бо хочеться зрозуміти як воно там у вас у нутрощах працює

ок, трохи згодом.

з розрахунком п-контура у всіх книжках так.


[UR5FFR]

ок, трохи згодом.




Щось знайшли? Може з коду програми узяти? Якщо код не втрачено.
Я знаю лише одну методику розрахунку вхідного опору для каскаду з заземленою сіткою, но для неї потрібно знати амплітуду вхідної напруги на катоді. Тоді розраховуємо вхідну потужність, а згодом вхідний опір. Стаття в QST за 1958 рік "Input impedance and fed-through power in grounded-grid amplifiers"
До речі у "довіднику короткохвильовика" Бунимовича теж саме "скопистырено" слово у слово
Тому якщо у вас є якісь інши думки як же розраховується то дуже цікаво

з розрахунком п-контура у всіх книжках так.



Тут трошки порахував що за П-контур буде якщо реактанс котушки максимальний та дорівнює отому самому середньогеометричному між опорами джерела та навантаження. Так ось у такому П-контурі ємності не тільки однакові. Також їх реактанс дорівнює реактансу котушки (по модулю). А значення віртуального опору який начебто є між двома Г-ланцюгами дорівнює значенню паралельно уключених опорів джерела та навантаження. Добротність двох Г-ланцюгов зв'язана рівнянням Q1*Q2=1. Математично усе це виглядає дуже гарно та елегантно
КПД такого П-контура максимальне, але й фільтрація гармонік найгірша.


[ur5ffc]

ок, трохи згодом.



Щось знайшли? Може з коду програми узяти? Якщо код не втрачено.
Я знаю лише одну методику розрахунку вхідного опору для каскаду з заземленою сіткою, но для неї потрібно знати амплітуду вхідної напруги на катоді. Тоді розраховуємо вхідну потужність, а згодом вхідний опір. Стаття в QST за 1958 рік "Input impedance and fed-through power in grounded-grid amplifiers"



сподіваюся  що знайду.  ще трішки  зачекайте,  будь ласка.
доводиться копирсатися у старих іде хдд.
​​коли знайду, ще й про цю статтю поговоримо ~;)
