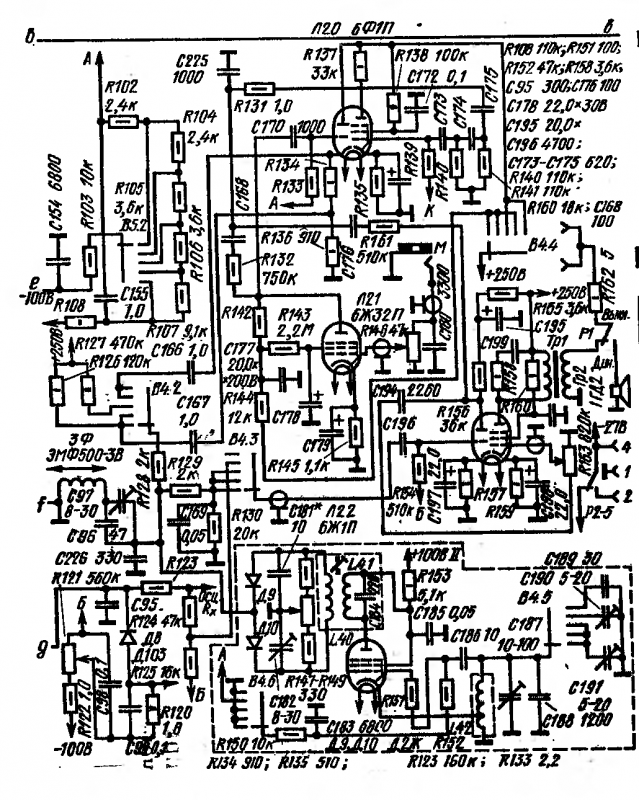

Вузли лампових схем

[UR5FFR]

Принцип топіка - то же що в схемах трансиверів.
Не забуваємо - ніяких коментарів тут. Тут тільки бібліотека )


[UR5VFT]

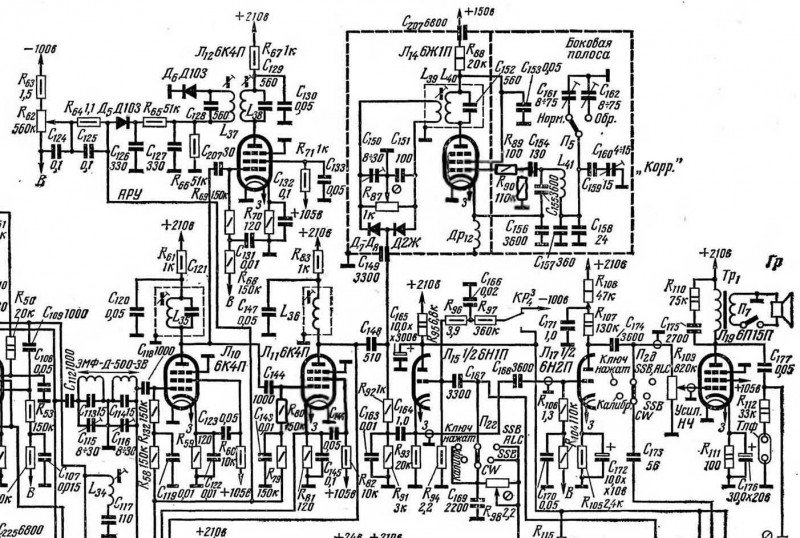

варіанти лампових змішувачів


[Пенсіонер]

Ігор Віт  Сер жовтня 01, 2025 2:35 pm

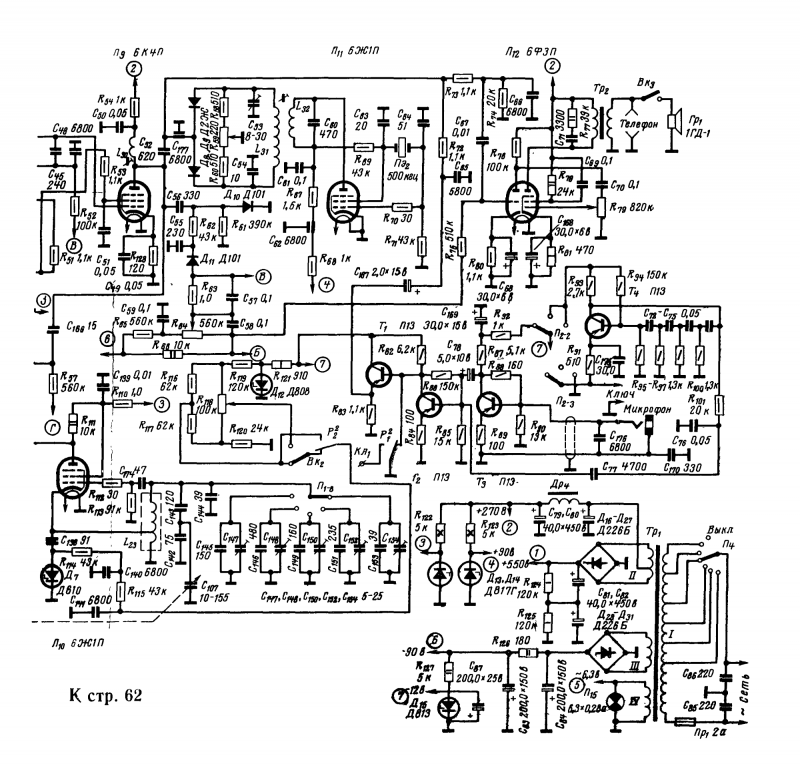

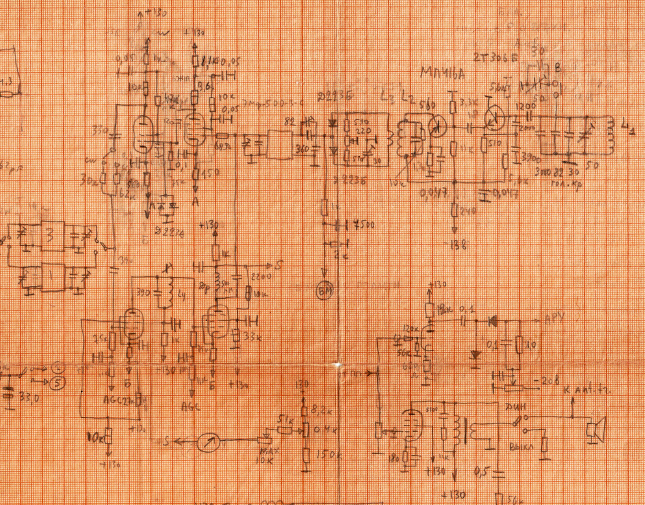

Та ламповий передавач:
 В цій схемі доволі незвичне схемне рішення балансного модулятора. Ніколи більше ніде не бачив. Цікаво,наскільки ефективно він працював?

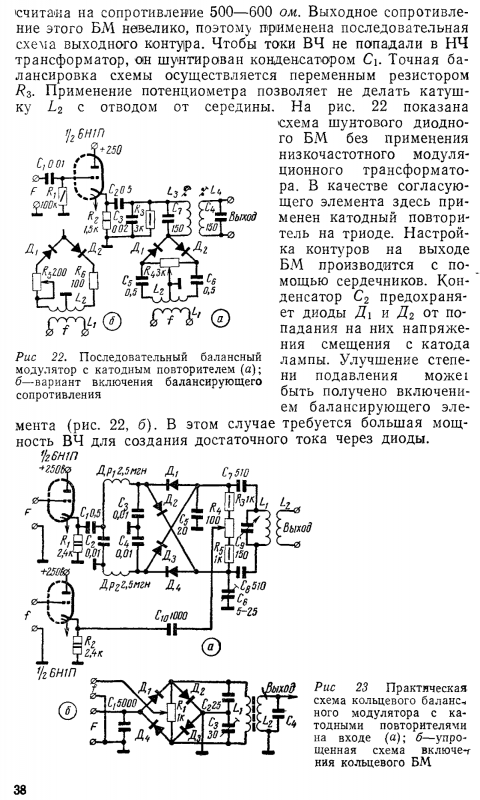

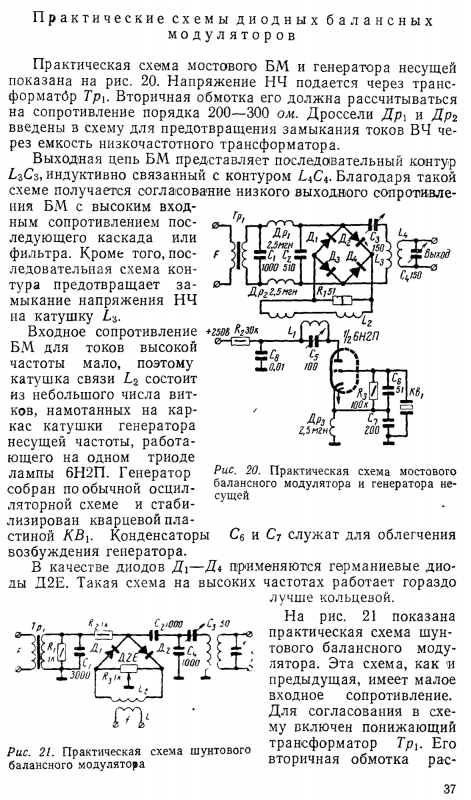

Опис шунтового балансного модулятора є в самій книзі 1970 р.
Такий тип модулятора часто використовував UA1FA.
Крім наведених дивіться ще "Тр-р мисливця за DX" 1983 ("Р" №6) і ТЛ-50.
UA1FA наводив значення до -40 Дб.











[UR5VFT]

Якщо застосувати два діоди для балансного модулятора бажано застосувати варикапи як в тр. Урал наприклад    73!

[UR5FFR]

Якщо застосувати два діоди для балансного модулятора бажано застосувати варикапи як в тр. Урал наприклад    73!

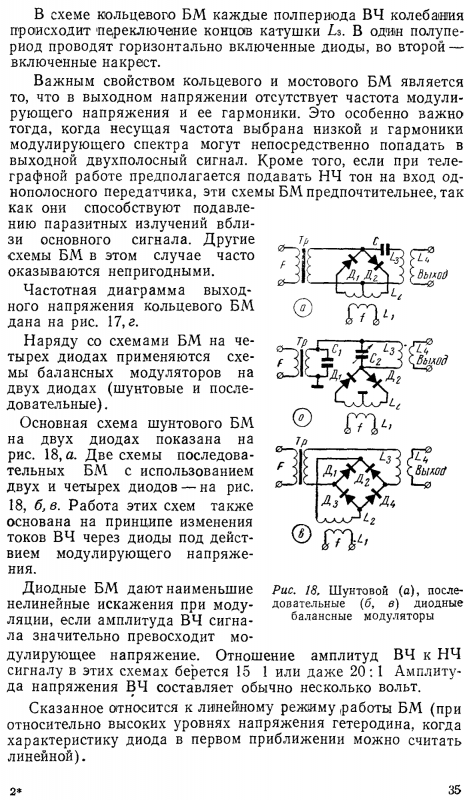

Принципи дії модуляторів на діодах та варікапах суттєво різняться. Діоди працюють у ключовому режимі, тобто в залежності від сигналу гетеродину вони або пропускають сигнал НЧ, або ні. Варікапи включають в режимі моста. Подача модулюючого НЧ сигналу приводить до порушення балансу та появі сигналу гетеродина на виході. Тому просто замінити у схемі діоди на варікапи не вийде


[Пенсіонер]

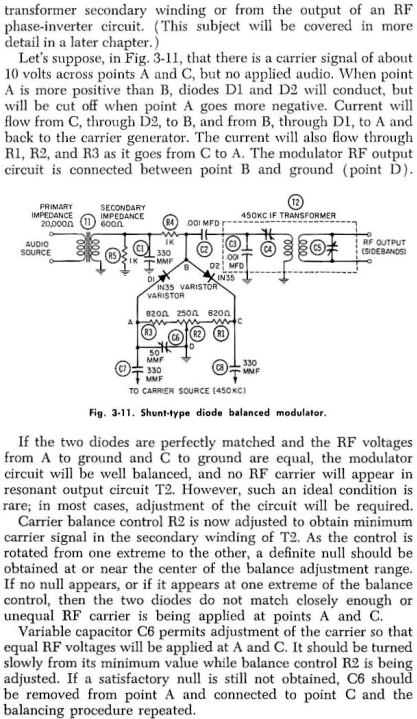

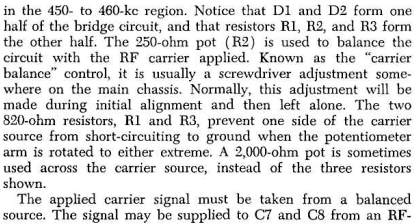

 Докладно пояснена робота модулятора.

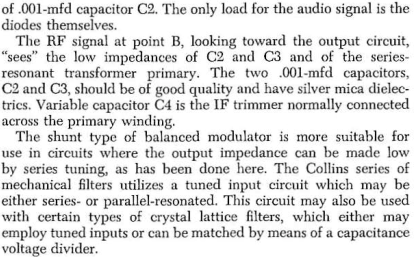

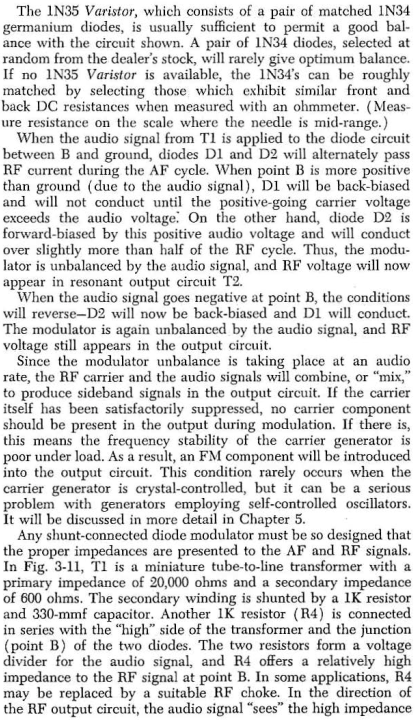

SSB Theory and Pracnice 1.png (33.87 Кіб) Переглянуто 3919 разів

SSB Theory and Pracnice 2.png (111.38 Кіб) Переглянуто 3919 разів

SSB Theory and Pracnice 3.png (315.96 Кіб) Переглянуто 3919 разів

SSB Theory and Pracnice 4.png (399.3 Кіб) Переглянуто 3919 разів

SSB Theory and Pracnice 5.png (129.26 Кіб) Переглянуто 3919 разів
